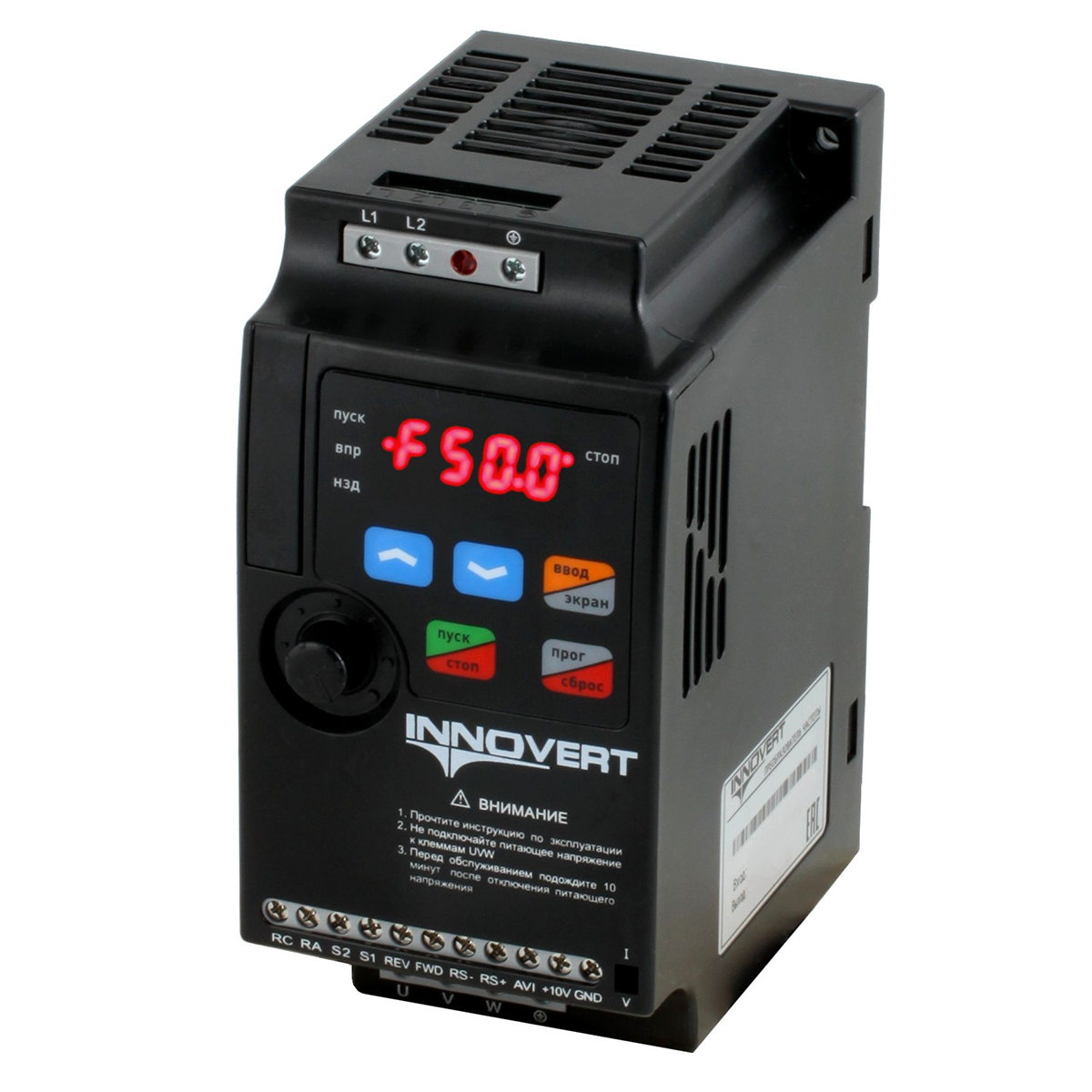

Преобразователь частоты Innovert Vent IVD181A21E

Преобразователь частоты Innovert Vent IVD181A21E представляет собой компактное специализированное устройство мощностью 0,18 кВт, предназначенное для управления трёхфазными асинхронными двигателями малых вентиляторов в однофазных сетях переменного тока напряжением 170…240 В (номинальное 220 В). Модель относится к серии Innovert Vent, разработанной специально для вентиляторных нагрузок, и обеспечивающей плавный пуск и остановку двигателя, а также регулирование скорости вращения в широком диапазоне. Версия «A» реализует принцип «подключи и работай»: преобразователь уже настроен для работы с вентилятором и не требует программирования, регулировка частоты осуществляется только встроенным потенциометром на лицевой панели, что значительно упрощает монтаж и эксплуатацию. Преобразователь выполнен в корпусе класса защиты IP20 и предназначен для стационарного вертикального монтажа в закрытых шкафах управления. Устройство оснащено встроенной защитой от перегрузок, коротких замыканий, перенапряжений и пониженного напряжения, что гарантирует безопасность работы и надёжность оборудования. Миниатюрные габариты (Ш×В×Г) 68 × 132 × 102 мм и масса всего 0,6 кг делают его идеальным для монтажа в шкафах с ограниченным пространством. Устройство предназначено для эксплуатации в климатическом исполнении УХЛ4 (температура окружающей среды от −10 до +40 °C).

Расшифровка условного обозначения (код типа):

• IVD — серия: преобразователь частоты для вентиляторных нагрузок.
• 181 — номинальная мощность двигателя: 0,18 кВт.
• A — версия исполнения: «A» — без доступа к программированию параметров (только встроенный потенциометр); в отличие от версии «B», которая имеет открытый доступ к настройкам.
• 2 — количество фаз питающей сети: 2 (однофазное напряжение 220 В).
• 1 — вариант программного обеспечения.
• E — обозначение корпуса.

Основные технические характеристики:

Функциональные возможности и особенности:

• Специализированное решение для малых вентиляторных нагрузок – оптимизированные параметры управления обеспечивают эффективную работу приточных и вытяжных вентиляторов небольшой мощности.
• Принцип «подключи и работай» – преобразователь уже настроен для работы с вентилятором, не требует программирования, регулировка скорости осуществляется только встроенным потенциометром.
• Плавный пуск и остановка – снижают механические нагрузки на вентилятор и воздуховоды, продлевают срок службы оборудования.
• Защитные функции – от перегрузки по току, короткого замыкания, перенапряжения и пониженного напряжения, перегрева, с автоматическим отключением при аварии.
• Четырёхразрядный светодиодный дисплей – отображает заданную и выходную частоту, выходной ток, направление вращения и коды ошибок для оперативной диагностики.
• Простая схема подключения – силовые клеммы L1, L2, L3 (вход), U, V, W (выход к двигателю), клеммы FWD/REV для управления пуском/остановом (при использовании перемычки).
• Сверхкомпактный пластиковый корпус – минимальный вес и габариты для монтажа в ограниченном пространстве.

Особенности монтажа и подключения:

Преобразователь частоты предназначен для вертикального монтажа на негорючую поверхность (металлическую плиту) внутри шкафа управления. Установка под углом или горизонтально запрещена. Для обеспечения эффективного отвода тепла необходимо соблюдать минимальные зазоры: сверху и снизу – не менее 100 мм; при установке нескольких преобразователей в одном шкафу следует обеспечивать расстояние между ними не менее 50 мм и при необходимости организовывать принудительную циркуляцию воздуха для поддержания температуры внутри шкафа не выше +40°C. Крепление осуществляется с помощью винтов через монтажные отверстия (диаметр 4,5 мм). Подключение силовых кабелей выполняется к клеммной колодке: входные фазы – L1, L2, L3 (при однофазном питании используются две клеммы), заземление – клемма PE (сопротивление заземления должно быть менее 10 Ом); выход к двигателю – U, V, W. Для управления пуском необходимо установить перемычку между клеммами FWD и GND – двигатель начнёт вращаться сразу после подачи питания. Для изменения направления вращения перемычку переносят на клемму REV. Кнопка «СТОП» на панели выполняет функцию аварийного останова. После её нажатия повторный пуск возможен только после снятия перемычки с клеммы и её повторной установки (при перерыве питания не менее 3 минут). Кабели управления должны прокладываться отдельно от силовых линий, предпочтительно экранированными, с заземлением экрана с обоих концов. Длина управляющих цепей не должна превышать 20 м. При длине кабеля двигателя более 30 м рекомендуется установка выходного дросселя переменного тока. Перед началом любых электромонтажных работ необходимо убедиться, что питание отключено, а напряжение на клеммах шины постоянного тока отсутствует. Запрещается подавать питание на выходные клеммы U, V, W и клеммы тормозного резистора (PR, +).

Области применения:

• Приточные и вытяжные системы вентиляции малой мощности – управление скоростью вращения вентиляторов в жилых помещениях, офисах, небольших магазинах.
• Вентиляторные установки в бытовых и коммерческих системах – регулирование скорости вентиляторов в чиллерах, фанкойлах, осушителях.
• Энергосберегающие проекты – замена дроссельного регулирования на частотное в малых вентиляторных установках позволяет снизить энергопотребление на 30–50% за счёт оптимизации работы по квадратичной вентиляторной характеристике.
• Оборудование с малой вентиляторной нагрузкой – градирни, сушильные камеры, аспирационные системы с малой производительностью.

Важно: Данный преобразователь оптимизирован специально для вентиляторных нагрузок с квадратичной характеристикой момента. Для управления насосами, конвейерами, компрессорами и другими механизмами с постоянным или линейным моментом рекомендуется использовать общепромышленные серии Innovert (например, ISD mini, ISD, ITD и др.), так как применение вентиляторной серии для таких нагрузок может привести к некорректной работе или перегрузке двигателя.

Комплект поставки:

• Преобразователь частоты Innovert Vent IVD181A21E – 1 шт.
• Руководство по эксплуатации на русском языке – 1 экз.
• Паспорт изделия – 1 экз.
• Комплект крепёжных элементов – 1 компл.

Сертификация и соответствие:

Преобразователь частоты IVD181A21E соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Продукция соответствует стандартам ГОСТ IEC 61800-5-1 и ГОСТ IEC 61800-3. Изготовитель – Innovert (Китай). Продукт также соответствует директивам Европейского Парламента и Совета 2014/30/EU (EMC) и 2014/35/EU (LVD).

Гарантийные обязательства:

Компания Innovert предоставляет гарантию на преобразователи частоты серии Vent сроком 36 месяцев с даты продажи. В течение гарантийного срока производитель обязуется безвозмездно устранять дефекты, возникшие по его вине, при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации. Гарантия не распространяется на повреждения, вызванные неправильным подключением, воздействием внешних факторов (пожар, наводнение, аномальное напряжение), несанкционированным вскрытием или модификацией устройства. После окончания гарантийного срока техническое обслуживание и ремонт осуществляются на договорной основе. Рекомендуемый срок службы при соблюдении условий эксплуатации и своевременном плановом обслуживании (очистка вентиляторов, проверка контактов, замена электролитических конденсаторов и вентиляторов) составляет не менее 7 лет.
