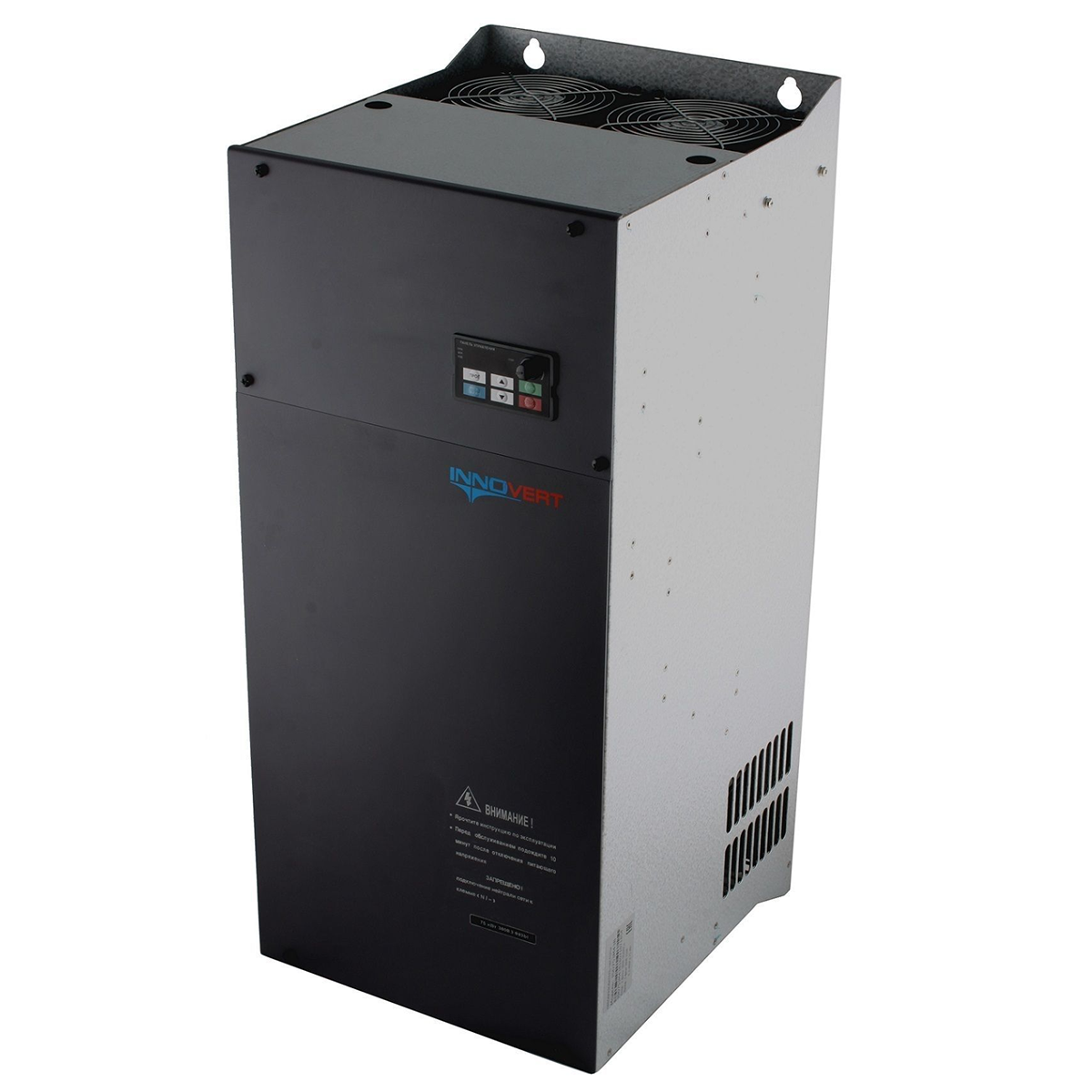

Преобразователь частоты Innovert Vent IVD114B43E

Преобразователь частоты Innovert Vent IVD114B43E представляет собой высокопроизводительное специализированное устройство мощностью 110 кВт, предназначенное для управления трёхфазными асинхронными двигателями вентиляторов в трёхфазных сетях переменного тока напряжением 330…440 В (номинальное 380 В). Модель относится к серии Innovert Vent, разработанной специально для вентиляторных нагрузок, и обеспечивает плавный пуск и остановку двигателя, а также регулирование скорости вращения в широком диапазоне. Версия «B» имеет открытый доступ к программированию параметров, что позволяет гибко настраивать преобразователь под конкретные задачи: работать от датчика по аналоговому входу 0-10 В (4-20 мА), использовать протокол Modbus (RS485) для дистанционного управления, а также применять до 15 предустановленных скоростей и встроенный ПИД-регулятор для поддержания заданных параметров (давления, температуры, расхода). Преобразователь выполнен в металлическом корпусе класса защиты IP20 и предназначен для стационарного вертикального монтажа в закрытых шкафах управления или на стене. Устройство оснащено встроенной защитой от перегрузок, коротких замыканий, перенапряжений и пониженного напряжения, что гарантирует безопасность работы и надёжность оборудования. Габаритные размеры (Ш×В×Г) 278 × 630 × 314 мм и масса 37,5 кг делают его подходящим для монтажа в крупных шкафах управления. Устройство предназначено для эксплуатации в климатическом исполнении УХЛ4 (температура окружающей среды от −10 до +40 °C).

Расшифровка условного обозначения (код типа):

• IVD — серия: преобразователь частоты для вентиляторных нагрузок.
• 114 — номинальная мощность двигателя: 110 кВт.
• B — версия исполнения: «B» — с открытым доступом к программированию параметров (в отличие от версии «A», которая работает по принципу «подключи и работай»).
• 4 — количество фаз питающей сети: 4 (трёхфазное напряжение 380 В).
• 3 — вариант программного обеспечения.
• E — обозначение корпуса (расширенная версия).

Основные технические характеристики:

Функциональные возможности и особенности:

• Специализированное решение для вентиляторных нагрузок – оптимизированные параметры управления обеспечивают эффективную работу приточной и вытяжной вентиляции.
• Версия «B» с открытым доступом к программированию – позволяет гибко настраивать параметры под конкретные задачи, в отличие от версии «A» с фиксированными настройками.
• Регулирование скорости – встроенным потенциометром на лицевой панели, а также внешним аналоговым сигналом (0–10 В / 4–20 мА) или через Modbus RS485.
• 15 предустановленных скоростей – возможность быстрого переключения между заданными частотами через дискретные входы.
• Встроенный ПИД-регулятор – поддержание заданных технологических параметров (давление, температура, расход) с обратной связью по аналоговому входу.
• Интерфейс RS485 с протоколом Modbus RTU/ASCII – интеграция в системы автоматизации и дистанционное управление.
• Плавный пуск и остановка – снижают механические нагрузки на вентилятор и воздуховоды, продлевают срок службы оборудования.
• Защитные функции – от перегрузки по току, короткого замыкания, перенапряжения и пониженного напряжения, перегрева, с автоматическим отключением при аварии.
• Металлический корпус – обеспечивает повышенную механическую прочность и защиту от внешних воздействий.
• Съёмная панель управления – позволяет выносить интерфейс на дверцу шкафа для удобства эксплуатации.

Особенности монтажа и подключения:

Преобразователь частоты предназначен для вертикального монтажа на негорючую поверхность (металлическую плиту) внутри шкафа управления или на стене. Установка под углом или горизонтально запрещена. Для обеспечения эффективного отвода тепла необходимо соблюдать минимальные зазоры: сверху и снизу – не менее 100 мм; при установке нескольких преобразователей в одном шкафу следует обеспечивать расстояние между ними не менее 50 мм и при необходимости организовывать принудительную циркуляцию воздуха для поддержания температуры внутри шкафа не выше +40°C. Крепление осуществляется с помощью винтов через монтажные отверстия (диаметр 9 мм). Подключение силовых кабелей выполняется к клеммной колодке: входные фазы – L1, L2, L3, заземление – клемма PE (сопротивление заземления должно быть менее 10 Ом); выход к двигателю – U, V, W. Для управления пуском и остановом используются дискретные входы FWD/REV (программируемые) или кнопки на панели управления (в зависимости от настройки). Кабели управления должны прокладываться отдельно от силовых линий, предпочтительно экранированными, с заземлением экрана с обоих концов. Длина управляющих цепей не должна превышать 20 м. При длине кабеля двигателя более 30 м рекомендуется установка выходного дросселя переменного тока. Перед началом любых электромонтажных работ необходимо убедиться, что питание отключено, а напряжение на клеммах шины постоянного тока отсутствует. Запрещается подавать питание на выходные клеммы U, V, W и клеммы тормозного резистора.

Области применения:

• Приточные и вытяжные системы вентиляции – управление скоростью вращения мощных вентиляторов в жилых, коммерческих и промышленных зданиях для поддержания заданного воздухообмена.
• Системы дымоудаления и противодымной вентиляции – для работы с вентиляторами дымососов (при использовании соответствующих моделей, уточняйте у производителя).
• Чиллеры и фанкойлы – регулирование скорости вентиляторов конденсаторов и испарителей в системах холодоснабжения.
• Энергосберегающие проекты – замена дроссельного регулирования на частотное в вентиляторных установках позволяет снизить энергопотребление на 30–50% за счёт оптимизации работы по квадратичной вентиляторной характеристике.
• Вентиляторные установки в сельском хозяйстве – управление вентиляторами в теплицах, птичниках, животноводческих комплексах для поддержания микроклимата.
• Оборудование с вентиляторной нагрузкой – градирни, сушильные камеры, аспирационные системы и другое оборудование, где основным потребителем является вентилятор.

Важно: Данный преобразователь оптимизирован специально для вентиляторных нагрузок с квадратичной характеристикой момента. Для управления насосами, конвейерами, компрессорами и другими механизмами с постоянным или линейным моментом рекомендуется использовать общепромышленные серии Innovert (например, ISD mini, ISD, ITD и др.), так как применение вентиляторной серии для таких нагрузок может привести к некорректной работе или перегрузке двигателя.

Комплект поставки:

• Преобразователь частоты Innovert Vent IVD114B43E – 1 шт.
• Руководство по эксплуатации на русском языке – 1 экз.
• Паспорт изделия – 1 экз.
• Комплект крепёжных элементов – 1 компл.

Сертификация и соответствие:

Преобразователь частоты IVD114B43E соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Продукция соответствует стандартам ГОСТ IEC 61800-5-1 и ГОСТ IEC 61800-3. Изготовитель – Innovert (Китай). Продукт также соответствует директивам Европейского Парламента и Совета 2014/30/EU (EMC) и 2014/35/EU (LVD).

Гарантийные обязательства:

Компания Innovert предоставляет гарантию на преобразователи частоты серии Vent сроком 36 месяцев с даты продажи. В течение гарантийного срока производитель обязуется безвозмездно устранять дефекты, возникшие по его вине, при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации. Гарантия не распространяется на повреждения, вызванные неправильным подключением, воздействием внешних факторов (пожар, наводнение, аномальное напряжение), несанкционированным вскрытием или модификацией устройства. После окончания гарантийного срока техническое обслуживание и ремонт осуществляются на договорной основе. Рекомендуемый срок службы при соблюдении условий эксплуатации и своевременном плановом обслуживании (очистка вентиляторов, проверка контактов, замена электролитических конденсаторов и вентиляторов) составляет не менее 7 лет.
