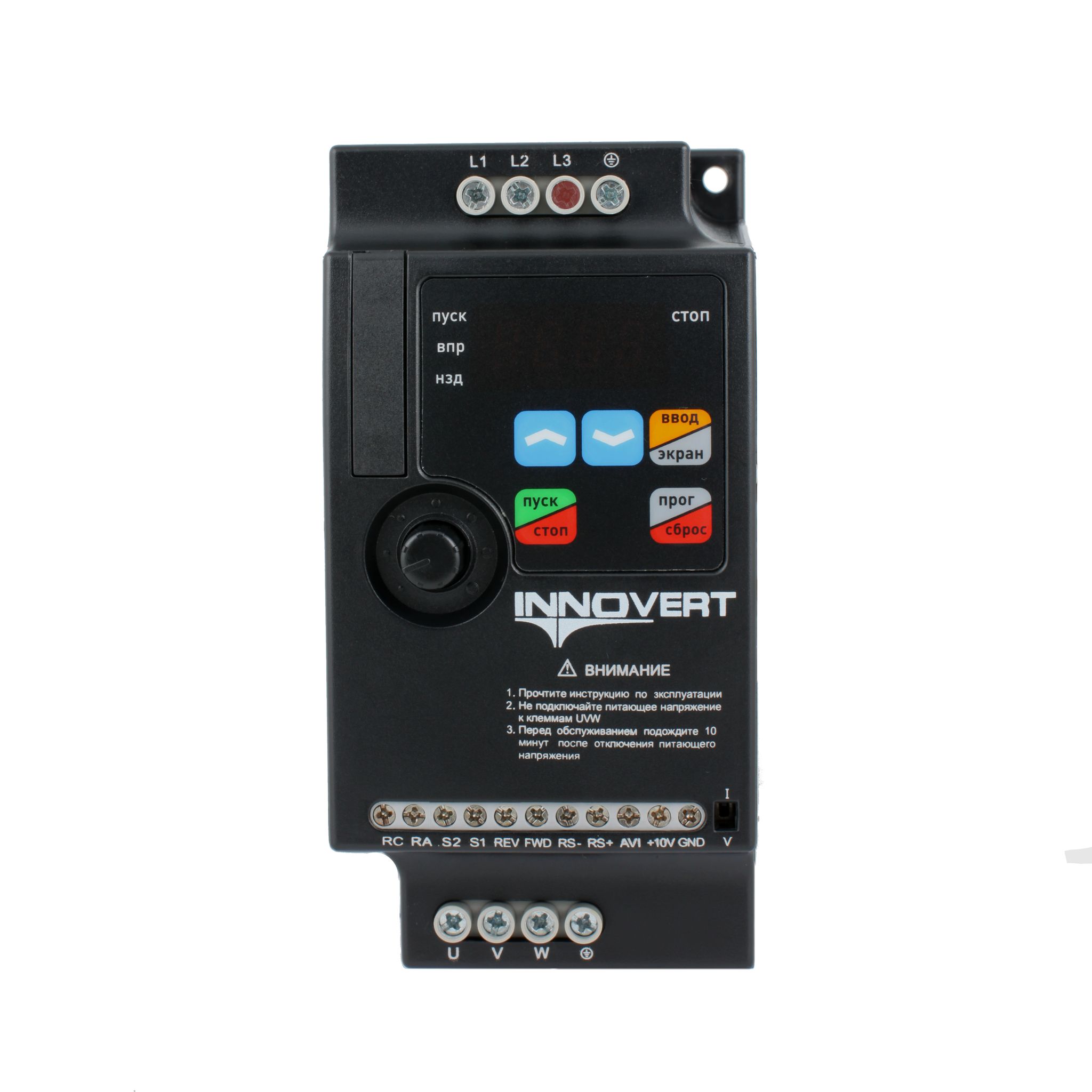

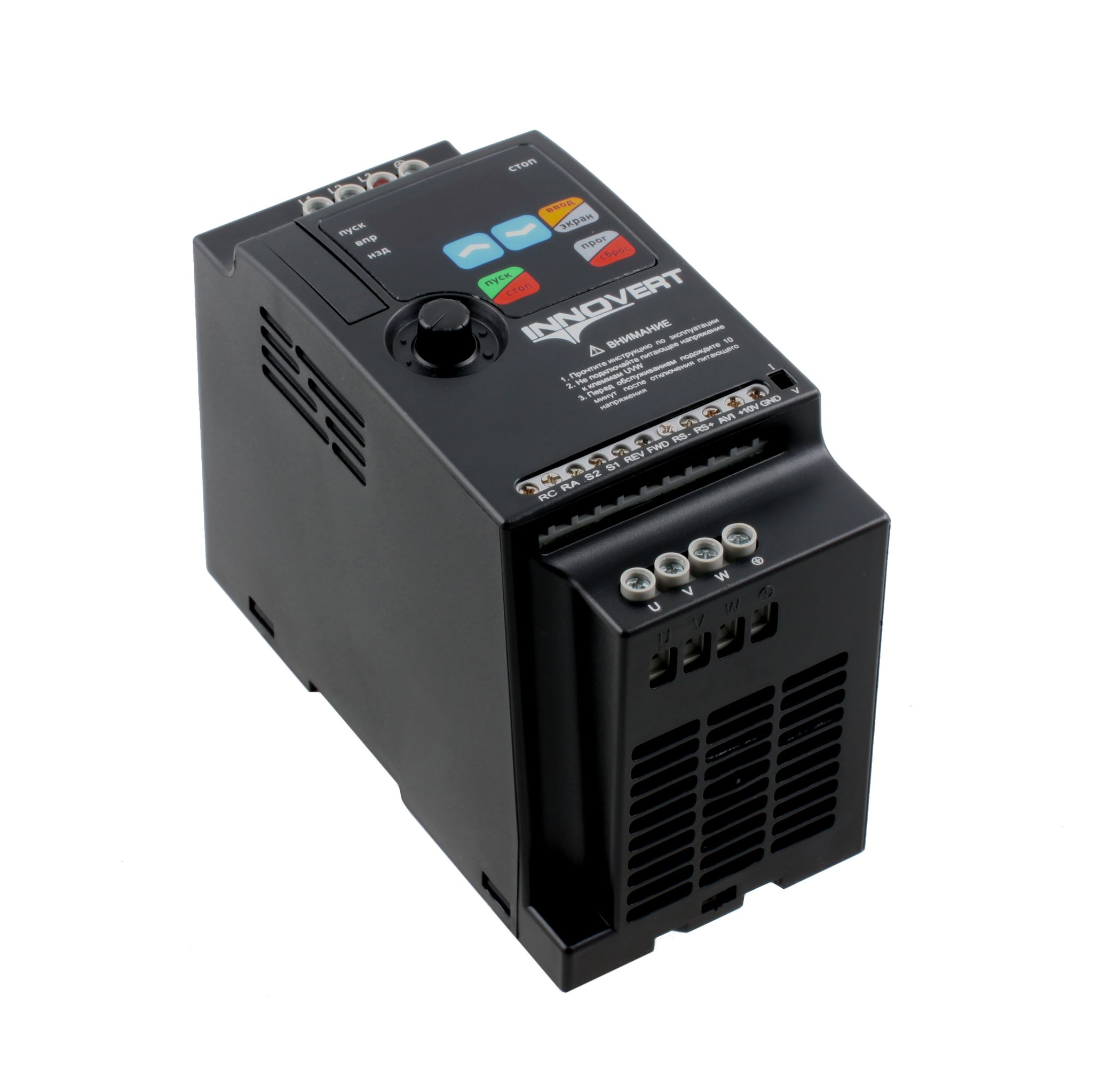

Преобразователь частоты INNOVERT IDD222M21E

Преобразователь частоты INNOVERT IDD222M21E — это универсальное устройство из серии IDD mini PLUS, предназначенное для управления скоростью вращения однофазных асинхронных электродвигателей. Модель работает от однофазной сети 220 В и имеет однофазный выход. Преобразователь поддерживает скалярный (U/f) режим управления и оснащен встроенным ПИД-регулятором и интерфейсом RS-485.

Назначение:

Применяется для управления приводами в системах вентиляции, отопления, на насосных станциях, а также для другого оборудования с однофазными электродвигателями при наличии однофазной сети 220 В. Особенность преобразователей с однофазным выходом — диапазон регулирования 1:3 (при максимальной частоте 50 Гц рабочий диапазон составляет от 20 до 50 Гц), на частотах ниже 20 Гц двигатель не развивает номинальный момент.

Особенности и преимущества:

• Питание от однофазной сети 220 В — подключение к стандартной бытовой розетке.
• Однофазный выход — управление однофазными асинхронными конденсаторными двигателями.
• Встроенный ПИД-регулятор — позволяет поддерживать заданное значение технологического параметра (давление, температура, расход).
• Интерфейс RS-485 — поддержка протокола Modbus RTU для интеграции в системы автоматизации.

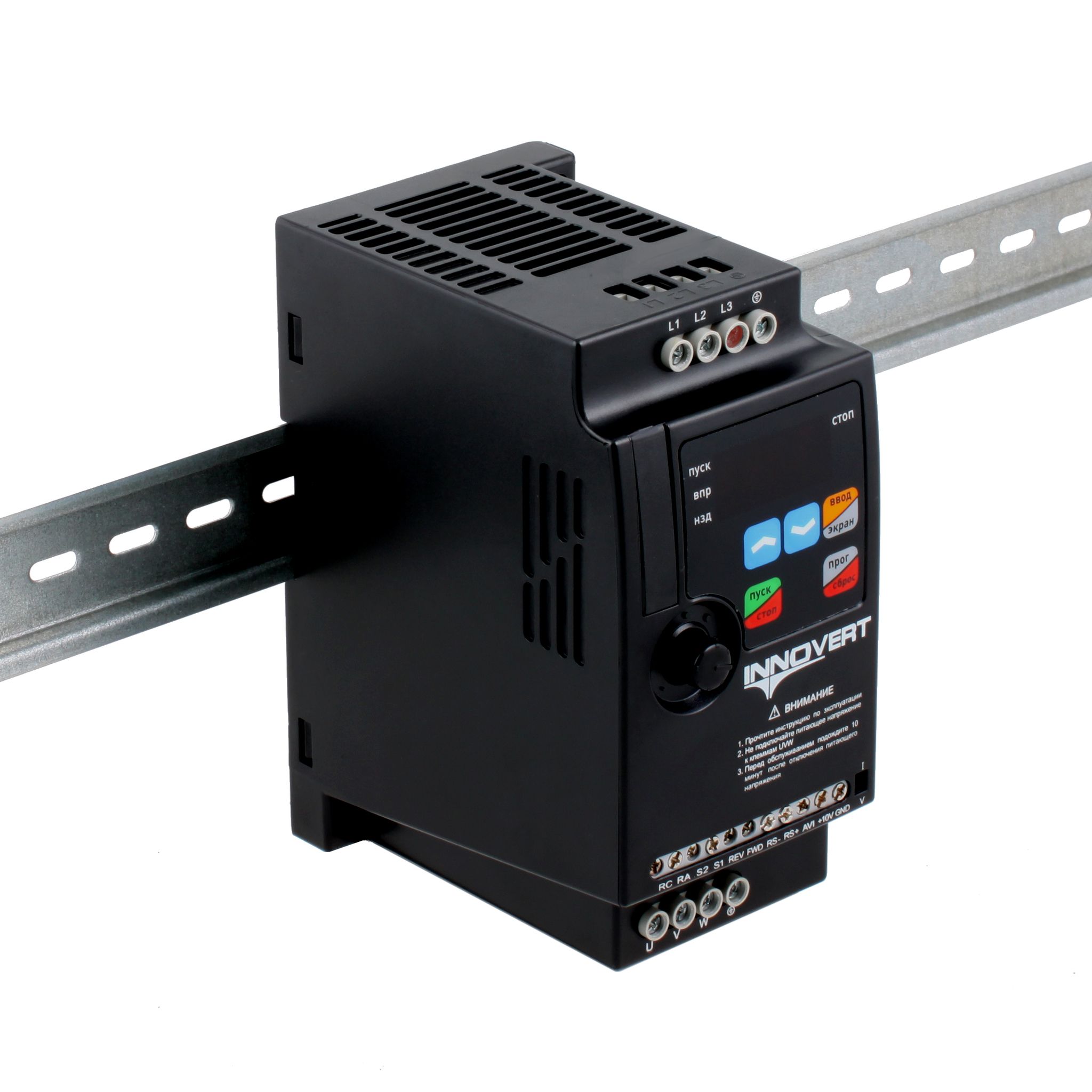

• Компактный корпус — удобство монтажа в шкафу управления, возможность крепления на DIN-рейку.
• Встроенный тормозной модуль — возможность подключения внешнего тормозного резистора для быстрой остановки.

Технические характеристики преобразователя частоты INNOVERT IDD222M21E:

• Напряжение питания: 170…240 В (однофазное), 50/60 Гц.
• Выходное напряжение: 0…220 В (однофазное).
• Диапазон выходной частоты: 0,1…999,9 Гц.
• Номинальная мощность двигателя: 2,2 кВт.
• Номинальный выходной ток: 16,0 А.
• Перегрузочная способность: 150% в течение 60 с.
• Режим управления: скалярный U/f.
• Тормозной прерыватель: встроенный (клеммы B1, B2 для подключения внешнего тормозного резистора).
• Количество дискретных входов: 4 (FWD, REV, S1, S2).
• Количество аналоговых входов: 1 (AVI: 0…10 В / 4…20 мА, переключаемый).
• Количество дискретных выходов: 1 релейный (RA-RC, 1 А / 250 В перем. тока).
• Коммуникационный интерфейс: RS-485 (Modbus RTU).
• Степень защиты: IP20.
• Тип корпуса: Тип 3.
• Габаритные размеры (В×Ш×Г): 180 × 85 × 116 мм.
• Метод охлаждения: принудительное воздушное охлаждение.
• Температура эксплуатации: -10…+40 °C.
• Относительная влажность: ≤ 90% (без конденсата).

Комплект поставки IDD222M21E:

преобразователь частоты, руководство по эксплуатации, паспорт, гарантийный талон.
