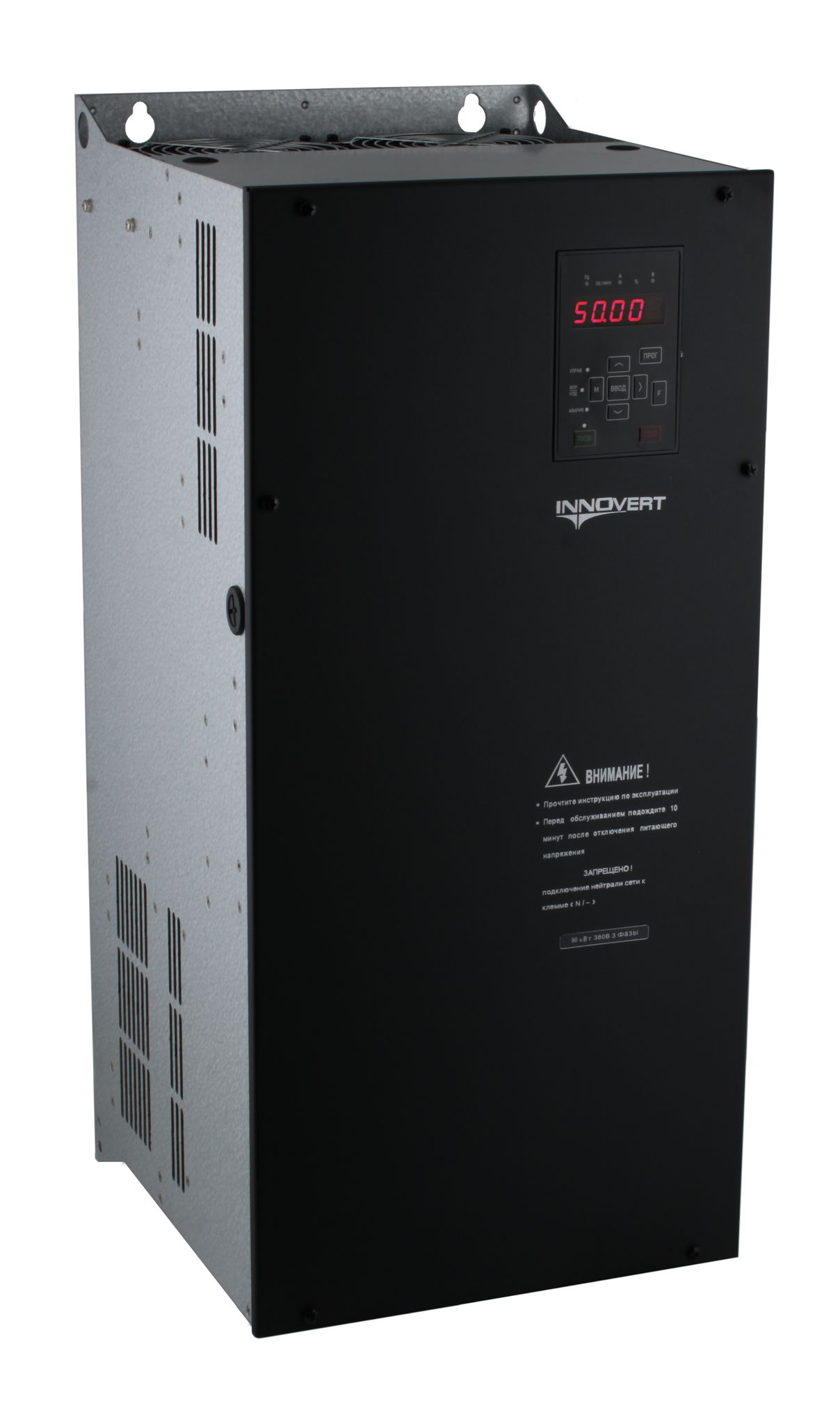

Преобразователь частоты INNOVERT IBD903P43E
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Частотные преобразователи серии INNOVERT IBD_E (B) предназначены для работы с трёхфазными асинхронными двигателями насосов, которые позволяют автоматически поддерживать давление на заданном уровне.
Защищает двигатель насоса различными функциями для равномерной работы гидравлической системы. Значения задания и фактического давления выведено на дисплее, встроенном в пульт управления, что облегчает работу оператора. Позволяет работу с несколькими насосами, одинаковыми по мощности, в каскадном режиме.
Функции:
- Cтепень защиты IP20
- ПИД-регулятор
- Функция «автоподхват»
- Работа с несколькими насосами (каскадный режим)
- Встроенный источник питания 24 VDC 150 мА
- 16 фиксированных скоростей и заданий давления
- 6 дискретных входов (NPN/PNP),
- 2 аналоговых входа (0-10В и переключаемый 4-20мА/0-10В),
- 2 релейных выхода (NO + NO/NC) (250В/3А, 30VDC 3А),
- 1 транзисторный выход (NPN) (24VDC 100 мА),
- 2 аналоговых выхода (4-20мА/0-10В + 4-20мА/0-10В)
- Порт RS485,
- Протокол Modbus
Технические характеристики
| Высота | 590 мм |
| Ширина | 275 мм |
| Глубина | 310 мм |
| Мощность | 90 кВт |
| Напряжение вход | 380 В |
| Кол-во фаз вход | 3 |
| Напряжение выход | 380 В |
| Кол-во фаз выход | 3 |
| Кол-во дискретных(цифровых) входов | 6 |
| Кол-во аналоговых входов | 2 |
| Кол-во аналоговых выходов | 2 |
| Дискретные входы | 6 (NPN) |
| Аналоговые входы | 2 (0-10В и переключаемый 4-20мА/0-10В) |
| Аналоговые выходы | 2 (4-20мА/0-10В + 4-20мА/0-10В) |
| Транзисторные выходы | 1 (NPN) (24VDC 100 мА) |
| Релейные выходы | 2 (NO + NO/NC), NO/NC: 250В/3А, 30VDC 3А, NO: 250В/5А, 30VDC/5А |
| Внутренний источник питания | 10В 20 мА, 24В 150 мА |
| Частота сети | 50/60 Гц |
| Входной ток | 180 А |
| Номинальный выходной ток | 176 А |
| Ток перегрузки (60с) | 211.2 |
| Перегрузочная способность | 120% 60 сек |
| Предустановленные скорости | 15 |
| Автоподхват | Да |
| ПИД регулятор | Да |
| Порт RS485 | Да |
| PLC | Да |
| Степень защиты (IP) | IP20 |
| Съемная панель управления | Нет |
| Встроенный силовой ключ для тормозного резистора | Нет |
| Встроенный датчик температуры | Да |
| Возможность подключения ПК | Да (софт INNOCONTROL) |
| Температура эксплуатации | -10°C… + 40°C (без обледенения) |
| Допускается применение в промышленной зоне | Да |
| Допускается применение в жилых и коммерческих зонах | Да |
| Поддержка протокола CAN | Нет |
| Поддержка протокола PROFIBUS | Нет |
| Поддержка протокола MODBUS RTU | Да |
| Поддержка протокола MODBUS TCP | Нет |
| Поддержка протокола PROFINET IO | Нет |
| Поддержка протокола EtherNet/IP | Нет |
| Поддержка протокола EtherCAT | Нет |
| Стандартный гарантийный срок, лет | 3 |
| Тип охлаждения | Принудительное воздушное охлаждение |
| Высота с подставкой | 630 мм |
| Ширина упаковки | 340 мм |
| Высота упаковки | 450 мм |
| Глубина упаковки | 700 мм |
| Масса нетто | 34.8 кг |
| Масса брутто | 35 кг |
