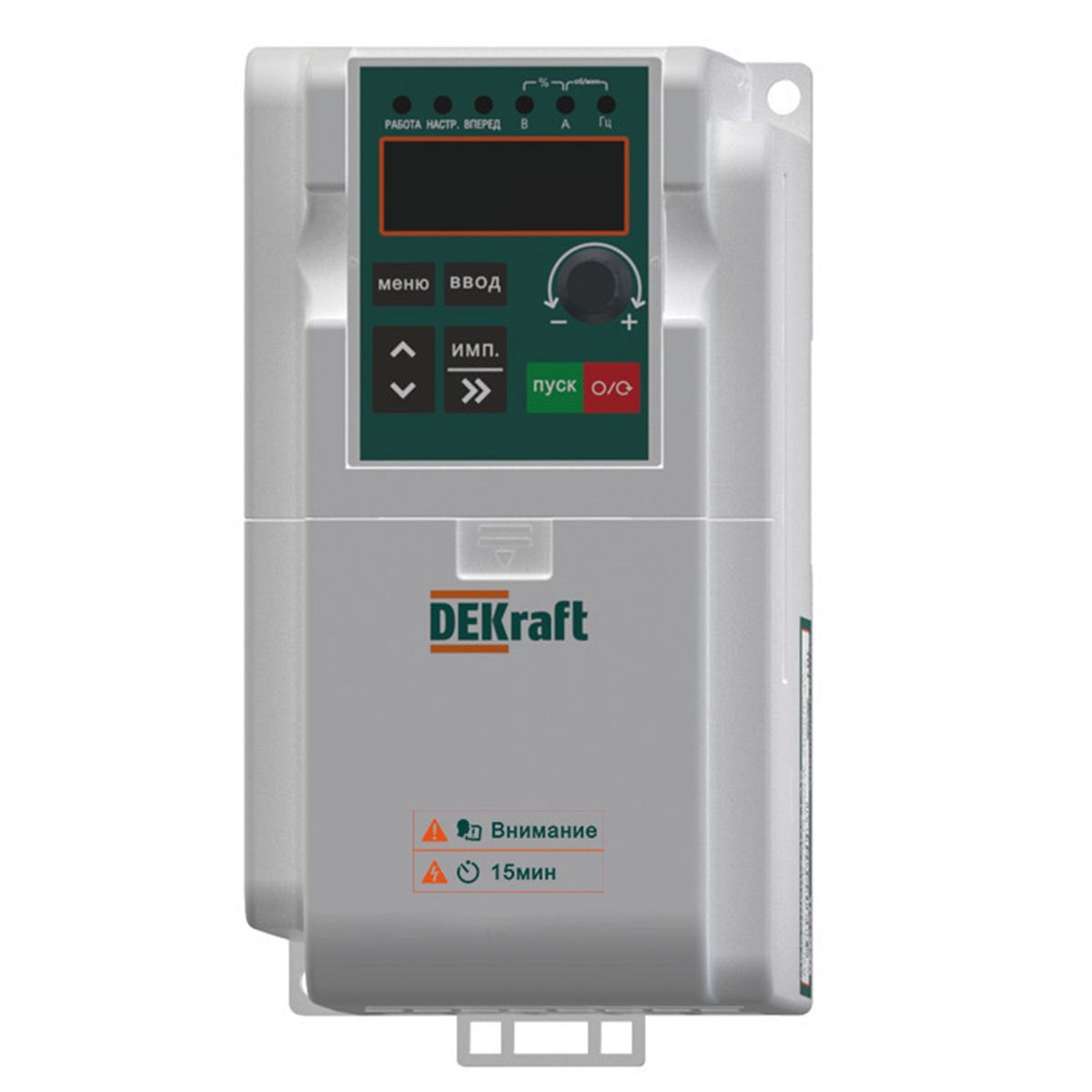

Преобразователь частоты Dekraft DEKV060 ПЧ-510-3PH-380В-0,75/1,5кВт-B DEKV060G0R7P1R5T4B

Многофункциональный настенный преобразователь частоты Dekraft DEKV060G0R7P1R5T4B (0,75/1,5 кВт, 380 В, 3,0/4,5 А) предназначен для управления асинхронными двигателями общего назначения. Прибор относится к серии V060, разработанной компанией Dekraft, и представляет собой полностью протестированное и готовое к подключению решение. Модель оснащена встроенным тормозным модулем (Braking Unit), что позволяет эффективно рассеивать энергию рекуперации при торможении и обеспечивает возможность подключения внешнего тормозного резистора для повышения тормозного момента.

Устройство поддерживает скалярное управление (V/F) и векторное управление без датчика скорости (SVC). Преобразователь имеет улучшенные характеристики пускового момента, оснащен встроенным ПИД-регулятором, функцией подхвата скорости и встроенным ПЛК на 16 ступеней. Панель оператора входит в комплект поставки (встроенная).

Расшифровка условного обозначения Dekraft DEKV060G0R7P1R5T4B:

• DEKV — Variable speed drives (регулируемый электропривод).
• 060 — Серия преобразователей частоты.
• G — Тип серии: универсальная.
• 0R7 — Мощность двигателя в тяжёлом режиме (HD): 0,75 кВт.
• P1R5 — Мощность двигателя в лёгком режиме (LD): 1,5 кВт.
• T4 — Номинальное напряжение: трёхфазный 380 В, 50/60 Гц.
• B — Наличие встроенного тормозного модуля.

Технические характеристики преобразователя частоты Dekraft DEKV060G0R7P1R5T4B (0,75/1,5 кВт):

Входные параметры:
Напряжение питания: 3AC 380 В (-15%) ~ 440 В (+10%), 50/60 Гц.
Номинальный входной ток: 4,4 А.
Рекомендуемый автоматический выключатель: 10 А.

Выходные параметры:
Номинальный выходной ток (тяжёлый режим, HD): 3,0 А (для двигателя 0,75 кВт).
Номинальный выходной ток (лёгкий режим, LD): 4,5 А (для двигателя 1,5 кВт).
Мощность двигателя: 0,75 кВт (HD) / 1,5 кВт (LD).
Диапазон выходной частоты: 0 – 299 Гц.
Перегрузочная способность: 150% в течение 60 с, 180% в течение 3 с.
Пусковой момент: 150% при 0,5 Гц (векторный режим).
Точность стабилизации скорости: ±0,5% (векторный режим).
Предел регулирования скорости: 1:100 (векторный режим).

Управление и регулирование:
Режимы управления: скалярное (V/F) и бездатчиковое векторное (SVC).
Кривые V/F: линейная, квадратичная, произвольная (пользовательская).
Частота ШИМ: 0,5 – 16 кГц (регулируемая).
Время разгона/торможения: 4 набора параметров, с возможностью переключения по дискретным входам; поддержка S-образных кривых (2 типа).
Встроенный ПИД-регулятор – для поддержания давления, расхода, температуры и т.п.
Встроенный ПЛК – до 16 ступеней скорости с индивидуальными временами разгона/торможения.
Функция «спящий режим» – для насосов и вентиляторов (экономия энергии).
Компенсация скольжения, автоматическое регулирование напряжения (AVR), пропуск критических частот (антирезонанс), торможение постоянным током.

Тормозной модуль:
Встроенный тормозной модуль: есть, максимальный ток 10 А.
Минимальное сопротивление подключаемого тормозного резистора: 440 Ом.
Рекомендуемая мощность тормозного резистора: 160 Вт.
Возможность подключения внешнего тормозного резистора: да (клеммы P+ и PB).

Интерфейсы и сигнализация:
Дискретные входы: 6 (программируемые, в т.ч. для многоступенчатой скорости, реверса, внешней ошибки и др.).
Аналоговый вход: 1 (VF1 – 0…10 В или 0/4…20 мА).
Аналоговый выход: 1 (FM1 – 0…10 В или 0…20 мА) – может выводить частоту, ток, момент, мощность, напряжение и др.
Релейный выход: T1 (250 В AC / 3 А, 30 В DC / 1 А) – программируется на сигнализацию (работа, ошибка, достижение частоты, перегрузка и т.д.).
Выход с открытым коллектором: Y3 (30 В DC / 50 мА) – также может использоваться для сигнализации.
Интерфейс связи: RS-485 (протокол Modbus RTU).
Диагностика: сохранение информации о 3 последних ошибках (частота, ток, напряжение, состояние входов/выходов в момент аварии).
Сигнализация: предупреждения о перегрузке двигателя, перегрузке ПЧ, превышении тока, достижении уставок и др. – выводятся на релейный выход или аналоговый выход.

Защита:
Защита от: перегрузки по току, перенапряжения, пониженного напряжения, перегрева, короткого замыкания на выходе, замыкания на землю, обрыва фазы (вход/выход), потери связи, неисправности EEPROM, внешних ошибок.
Функция автоматического сброса ошибок (до 200 попыток).

Монтаж и условия эксплуатации:
Способ монтажа: настенный (вертикальный).
Класс защиты: IP20.
Охлаждение: принудительное воздушное (вентилятор).
Рабочая температура: -10…+40 °C.
Температура хранения: -20…+65 °C.
Относительная влажность: до 90% (без конденсации).
Высота установки: до 1000 м над уровнем моря (выше – снижение мощности).
Виброустойчивость: до 5,9 м/с² (0,6 g).
Среда применения: без агрессивных газов, масляного тумана, пыли.

Подключение:
Максимальное сечение силового кабеля: 2,5 мм².
Максимальное сечение кабеля цепей управления: 1,0 мм².
Заземление – клемма PE.
Клеммы для подключения внешнего тормозного резистора: P+ и PB (активны, т.к. встроенный тормозной модуль присутствует).

Области применения:

Преобразователь частоты Dekraft DEKV060G0R7P1R5T4B подходит для широкого спектра задач благодаря гибким настройкам и встроенным функциям, а наличие тормозного модуля делает его особенно эффективным для механизмов с частыми пусками/остановами и необходимостью точного позиционирования:

• Промышленная вентиляция, водоснабжение и водоотведение: вентиляторы, насосы – использование ПИД-регулятора со «спящим режимом» и функции отслеживания частоты для плавного пуска/останова.
• Текстильная и красильная промышленность: прядильные, сновальные, швейные машины – компактный корпус, функция контроля длины, задание частоты по двум каналам одновременно.
• Пищевое и упаковочное производство: конвейеры, блендеры, резаки, этикетировочные машины – встроенное многоступенчатое управление скоростью (16 ступеней), функция счётчика, контроль длины и остановка в заданной точке.
• Небольшие машины и простые механизмы: хлеборезки, упаковщики, небольшие конвейеры, вентиляторы, насосы.
• Механизмы с требованием повышенного тормозного момента: лифты, краны, лебедки, транспортеры – применение внешнего тормозного резистора позволяет эффективно рассеивать энергию и обеспечивать точную остановку.

Комплект поставки:

• Преобразователь частоты Dekraft DEKV060G0R7P1R5T4B (1 шт.).
• Встроенная панель оператора (1 шт.).
• Руководство по эксплуатации (1 экз.).
• Гарантийный талон (1 шт.).

Примечание: Внешние панели оператора, внешние тормозные резисторы, сетевые и моторные дроссели, ЭМС-фильтры и другое дополнительное оборудование приобретаются отдельно.

Гарантийные обязательства:

Гарантийный срок составляет 18 месяцев с даты ввода в эксплуатацию, но не более 24 месяцев с даты отгрузки. Гарантийный ремонт осуществляется при соблюдении условий эксплуатации, указанных в руководстве пользователя.
