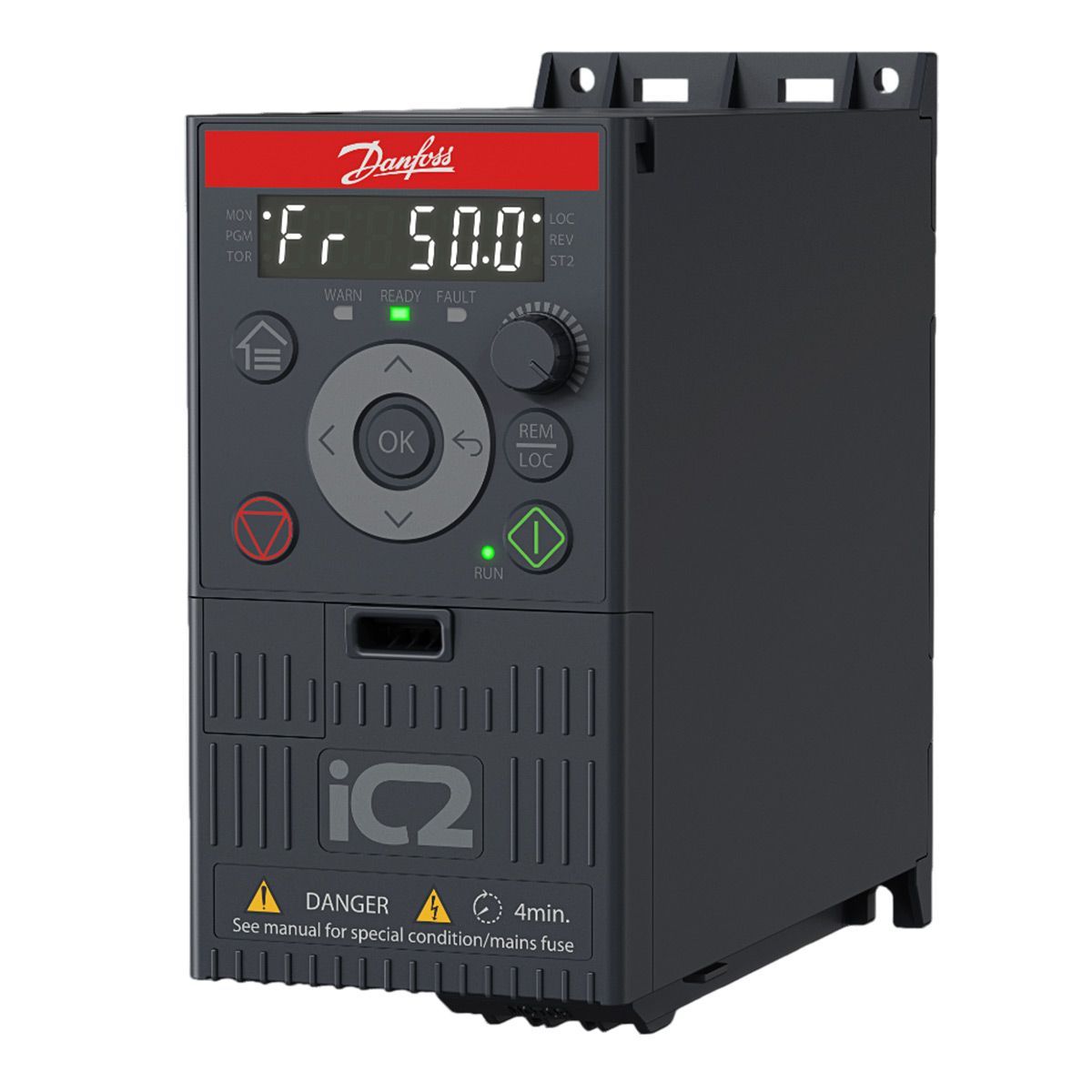

Преобразователь частоты Danfoss IC2-Micro IC2-30FA3N04-03A7E20F4+ACXX

Преобразователь частоты Danfoss iC2-Micro IC2-30FA3N04-03A7E20F4+ACXX представляет собой компактный универсальный частотный преобразователь с воздушным охлаждением, предназначенный для управления асинхронными двигателями и двигателями с постоянными магнитами в широком спектре промышленных и HVAC-приложений. Прибор обеспечивает точное регулирование скорости, момента и технологических параметров, обладает встроенными функциями защиты двигателя и преобразователя, а также поддерживает интерфейс RS485 с протоколами FC и Modbus RTU для интеграции в системы автоматизации. Изделие выполнено в корпусе IP20/открытого типа (размер MA01a) и предназначено для установки в закрытых шкафах. Преобразователь соответствует категории ЭМС С4 (без встроенного фильтра ЭМС) и поставляется без встроенного тормозного прерывателя.

Расшифровка условного обозначения:

• IC2-30 — серия и группа изделия: iC2-Micro, группа IC2-30.
• FA — тип изделия: преобразователь частоты с воздушным охлаждением.
• 3N — тип питания: трехфазное.
• 04 — напряжение питания: 380–480 В переменного тока.
• 03A7 — номинальный выходной ток: 3,7 А.
• E20 — класс защиты корпуса: IP20/открытый тип.
• F4 — категория ЭМС: C4 (без встроенного фильтра ЭМС).
• +ACXX — исполнение тормозного прерывателя: без встроенного тормозного прерывателя.

Основные технические характеристики:

Функциональные возможности и особенности:

• Управление двигателем – поддержка асинхронных двигателей (IM) и двигателей с постоянными магнитами (PM) в режимах VVC+ (векторное управление) и U/f (скалярное).
• Режимы работы – регулирование скорости (разомкнутый контур), управление технологическим процессом (ПИД-регулятор), многоскоростной режим (до 8 скоростей), 3-проводное управление, управление моментом (разомкнутый контур).
• Формирование задания – выбор источника задания из аналоговых входов, импульсных входов, шины, внутренних предустановок, местного задания с панели управления или встроенного потенциометра; суммирование и масштабирование сигналов.
• Функции торможения – торможение постоянным током, торможение переменным током (для асинхронных двигателей), контроль перенапряжения (OVC), удержание постоянным током, управление механическим тормозом (при наличии внешнего тормозного резистора).
• Защита – от перегрузки по току, короткого замыкания, замыкания на землю, перенапряжения/пониженного напряжения в цепи постоянного тока, перегрева инвертора и двигателя (ETR, термистор), обрыва фазы двигателя, блокировки ротора.
• Интерфейсы управления – встроенная панель управления с ЖК-дисплеем и кнопками, а также разъём RJ45 для подключения опциональной панели управления 2.0 OP2 (приобретается отдельно).
• Связь по RS485 – поддержка протоколов FC (Danfoss) и Modbus RTU, позволяющая интегрировать привод в системы автоматизации.
• Автоматическая адаптация двигателя (ААД) – оптимизация параметров двигателя для улучшения характеристик вала.
• Автоматическая оптимизация энергопотребления (АОЭ) – снижение энергопотребления в точке приложения нагрузки.
• Пуск на ходу (Flying Start) – синхронизация со свободно вращающимся двигателем перед управлением.
• Подавление резонанса – автоматическое и ручное подавление высокочастотного резонанса двигателя.
• Два набора параметров – возможность переключения между двумя независимыми наборами настроек во время работы.
• Мониторинг и диагностика – журнал событий, счётчики наработки, контроль скорости, тока и момента.

Входы и выходы управления:

Все цепи управления гальванически изолированы от силовой части и соответствуют требованиям защитного сверхнизкого напряжения (PELV). Клеммная колодка расположена под передней крышкой.

Цифровые входы (13, 14, 15, 17, 18) работают с напряжением 0/24 В постоянного тока, логика PNP или NPN (выбирается параметром), входное сопротивление ≈4 кОм. Клемма 18 поддерживает импульсный вход с частотой 4…32 кГц, клемма 15 может быть переключена в режим цифрового или импульсного выхода. Аналоговые входы (33, 34) имеют разрешение 0,1 %, точность 1 %, полосу 100 Гц. Аналоговый выход (31) с разрешением 0,1 % программируется на вывод различных параметров (частота, ток, момент и др.). Релейный выход и все входы полностью настраиваются через параметры привода.

Монтаж и подключение:

Преобразователь предназначен для вертикального монтажа на стену или в закрытый шкаф. Обеспечьте зазоры для охлаждения: не менее 100 мм сверху и снизу (при температуре до 40 °C – допускается 0 мм снизу, при 50 °C – не менее 10 мм). Для обслуживания оставьте не менее 100 мм спереди и 200 мм снизу. Крепление выполняется с помощью винтов M4 (усилие затяжки 1,5 Н·м). Подключение силовых кабелей – к клеммам L1, L2, L3 для сети, U, V, W – для двигателя; сечение кабеля до 4 мм² (10 AWG), момент затяжки 0,7 Н·м. Заземление выполняется отдельным проводом (минимальное сечение 10 мм² для усиленного заземления). Кабели управления подключаются к клеммной колодке под передней крышкой; рекомендуются экранированные кабели с сечением 0,2–1,5 мм² (24–16 AWG). Для связи RS485 используются клеммы 68 (P+) и 69 (N-), с переключателем оконечной нагрузки (S801) для согласования шины. Все подключения выполняются при отключённом питании и после разрядки конденсаторов (время разрядки – 4 минуты).

Области применения:

• Промышленные системы автоматизации (конвейеры, экструдеры, декантеры, компрессоры, лебёдки).
• Системы HVAC (вентиляторы, центробежные насосы, системы отопления, вентиляции и кондиционирования).
• Насосное оборудование и системы водоснабжения.
• Вентиляционное оборудование.
• Простое подъёмное оборудование и палетизаторы.

Комплект поставки:

• Преобразователь частоты Danfoss iC2-Micro IC2-30FA3N04-03A7E20F4+ACXX – 1 шт.
• Клеммная крышка – 1 шт.
• Руководство по эксплуатации – 1 экз.

Сертификация и соответствие:

Изделие сертифицировано и соответствует требованиям директив ЕС: по низковольтному оборудованию (2014/35/ЕС), по электромагнитной совместимости (2014/30/ЕС), ErP (2009/125/EC), RoHS, а также стандартам EN IEC 61800-5-1 (безопасность) и EN IEC 61800-3 (ЭМС). Имеет маркировки CE, UKCA, RCM, KC, UL/CSA (по запросу).

Гарантийные обязательства:

Компания Danfoss гарантирует соответствие преобразователя частоты требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. Гарантийный срок хранения – 3 года со дня выпуска. Средний срок службы – не менее 5 лет.
