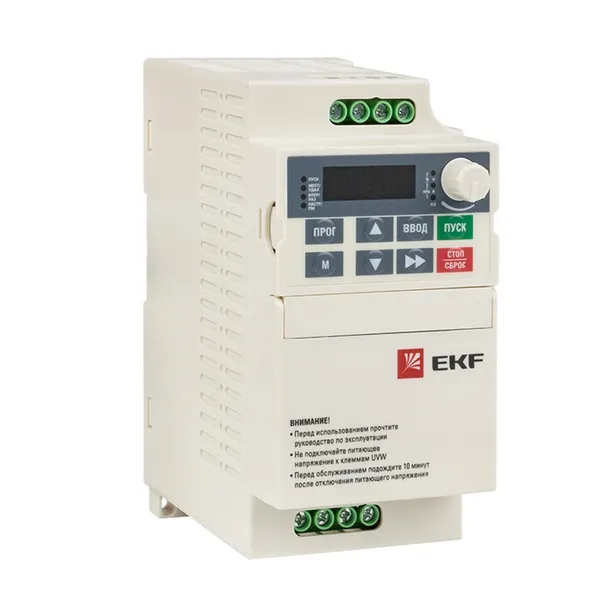

Преобразователь частоты EKF Basic Vector-80 VT80-2R2-3

Преобразователь частоты EKF Basic Vector-80 VT80-2R2-3 представляет собой компактное высокоэффективное устройство мощностью 2,2 кВт для управления асинхронными электродвигателями в трёхфазных сетях переменного тока напряжением 340–460 В с допустимым отклонением ±15%. Модель относится к бюджетной общепромышленной серии Vector-80 Basic и обеспечивает точное регулирование скорости вращения двигателя, снижение энергопотребления до 30% и более, а также надёжную защиту оборудования от перегрузок и аварийных режимов. Преобразователь выполнен в корпусе класса защиты IP21 и предназначен для стационарного монтажа в закрытых шкафах управления. Встроенный тормозной модуль отсутствует (индекс «B» не указан), что делает устройство экономически выгодным для применений, не требующих динамического торможения. Платы управления и силовая часть покрыты защитным лаком, что обеспечивает устойчивость к воздействию пыли и влаги, а продуманное расположение компонентов способствует свободной конвекции воздуха и эффективному охлаждению. Преобразователь оснащён светодиодной панелью управления с пятиразрядным дисплеем, которая отображает все ключевые рабочие параметры и позволяет быстро настраивать систему и проводить диагностику. Модель имеет сверхкомпактные габариты (72 × 152 × 126 мм) и вес всего 1 кг, что делает её идеальной для применения в ограниченном пространстве шкафов управления.

Расшифровка условного обозначения (код типа):

• VT80 — серия: Vector-80 EKF Basic (общепромышленный преобразователь частоты компактного исполнения).
• 2R2 — номинальная мощность двигателя: 2,2 кВт.
• -3 — тип питания: трёхфазное напряжение 340–460 В переменного тока.
• Отсутствие буквы B — встроенный тормозной модуль не предусмотрен.

Основные технические характеристики:

Функциональные возможности и особенности:

• Режимы управления – бездатчиковое векторное управление (SVC) для динамичных нагрузок (конвейеры, центрифуги) и скалярное V/f-управление для насосов и вентиляторов.
• Управление пуском и остановом – прямой пуск, пуск с предварительным возбуждением, а также функция поиска оборотов вращающегося двигателя для плавного повторного запуска без ударных нагрузок. Настраиваются частота пуска, задержка, а также торможение постоянным током перед пуском.
• Отсутствие тормозного модуля – экономичное решение для применений без динамического торможения, что позволяет снизить стоимость привода.
• Защитные функции – более 30 видов встроенных защит: от перегрузки по току (с ограничением тока), перенапряжения (с функцией снижения скорости для гашения выбросов напряжения), пониженного напряжения, короткого замыкания, замыкания на землю (в том числе проверка при включении), обрыва фазы на входе и выходе, перегрева модуля IGBT и двигателя (электронная тепловая защита ETR с возможностью подключения термистора). Предусмотрена функция автоматического сброса ошибок с настраиваемым числом попыток и временем ожидания.
• Интерфейсы и коммуникация – встроенный порт RS-485 с поддержкой протокола Modbus RTU. Возможна настройка скорости передачи данных (от 300 до 115200 бит/с), формата данных и адреса ведомого. Это позволяет легко интегрировать преобразователь в системы диспетчеризации и автоматизации (ПЛК, SCADA).
• Входы/выходы – 4 программируемых дискретных входа (с возможностью выбора активного уровня – высокий или низкий), 1 аналоговый вход (0–10 В / 4–20 мА) с фильтрацией и масштабированием, 1 аналоговый выход (0–10 В / 4–20 мА), 1 релейный выход (переключающие контакты, 250 В AC / 3 А).
• Программируемые функции – встроенный простой ПЛК с поддержкой до 16 ступеней скорости и временем работы на каждой ступени (в секундах или часах). Двухконтурный ПИД-регулятор с двумя наборами параметров (Kp, Ti, Td) и возможностью переключения по отклонению или дискретному входу – идеально для поддержания давления, температуры или расхода. Режим частоты качания с настраиваемой амплитудой и циклом – для намоточных и текстильных машин. Функции точного времени, фиксированной длины и счёта импульсов – для дозирования и упаковки.
• Дополнительные возможности – автоматическое регулирование выходного напряжения при колебаниях сети, ограничение крутящего момента, режим «спящий/пробуждение» для экономии энергии в насосных станциях, возможность работы на частотах выше номинальной (до 400 Гц) с учётом механической прочности двигателя.
• Гибкость настройки – выбор источника задания частоты (внешний потенциометр, аналоговый сигнал, Modbus, ПИД, многоступенчатое задание, ПЛК), до 4 групп времени ускорения/замедления, выбор линейного или S-образного разгона/торможения с регулировкой начального и конечного участков S-кривой.

Особенности монтажа и подключения:

Преобразователь частоты VT80-2R2-3 предназначен для вертикального монтажа на негорючую поверхность (металлическую плиту) внутри шкафа управления. Установка под углом или горизонтально запрещена. Для обеспечения эффективного отвода тепла необходимо соблюдать минимальные зазоры: сверху и снизу – не менее 100 мм, при установке нескольких преобразователей в одном шкафу рекомендуется устанавливать изоляционные дефлекторы для разделения воздушных потоков. Крепление осуществляется с помощью четырёх болтов через монтажные отверстия диаметром 4 мм, расположение которых соответствует размерам 60 × 117 мм. Подключение силовых кабелей выполняется к клеммной колодке: входные фазы – R, S, T (чередование фаз не имеет значения); выход к двигателю – U, V, W; заземление – клемма PE (сопротивление заземления должно быть менее 0,1 Ом, использование нулевого провода для заземления не допускается). Кабели управления (дискретные и аналоговые сигналы, RS-485) должны прокладываться отдельно от силовых линий, предпочтительно экранированными, с заземлением экрана с обоих концов. Длина аналоговых сигнальных линий – не более 20 м. При длине кабеля двигателя более 50 м рекомендуется установка выходного дросселя переменного тока для снижения перенапряжений. Перед началом любых электромонтажных работ необходимо убедиться, что питание отключено, индикатор CHARGE погас, а напряжение на клеммах шины постоянного тока ниже 36 В. Запрещается включать и отключать преобразователь частоты с помощью внешнего контактора на входе – это сокращает срок службы конденсаторов и может привести к повреждению устройства.

Области применения:

• Системы вентиляции и кондиционирования – управление приточными и вытяжными вентиляторами, канальными нагревателями, системами холодоснабжения в зданиях коммерческого и промышленного назначения.
• Насосное оборудование – циркуляционные насосы отопления, насосы водоснабжения, повысительные насосные станции, насосы для перекачки жидкостей в системах пожаротушения.
• Конвейерное оборудование – ленточные и роликовые конвейеры малой и средней мощности, транспортеры, элеваторы.
• Общепромышленное применение – центрифуги, мешалки, компрессоры, экструдеры, упаковочные машины, деревообрабатывающие станки.
• Энергосберегающие проекты – замена дроссельного регулирования на частотное в системах с переменной нагрузкой позволяет снизить энергопотребление на 30–50%.

Комплект поставки:

• Преобразователь частоты EKF Basic Vector-80 VT80-2R2-3 – 1 шт.
• Руководство по эксплуатации на русском языке – 1 экз.
• Паспорт изделия – 1 экз.
• Комплект крепёжных элементов – 1 компл.

Сертификация и соответствие:

Преобразователь частоты VT80-2R2-3 входит в серию VECTOR-80, на которую имеется действующая декларация о соответствии ЕАЭС N RU Д-CN.HX37.B.07162/20 от 01.09.2020, действительная до 31.08.2025. Продукция соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Декларация принята на основании протоколов испытаний № МРД/042020/0762 и № МРД/042020/0763 от 01.09.2020, выданных испытательной лабораторией ООО «МЕРИДИАН». Изготовитель – CECF Electric Trading (Shanghai) Co., Ltd (Китай). Продукт также соответствует директивам Европейского Парламента и Совета 2014/30/EU (EMC) и 2014/35/EU (LVD).

Гарантийные обязательства:

Компания EKF предоставляет гарантию на преобразователи частоты серии Vector-80 сроком 1 год с даты продажи. Гарантийный срок хранения – 1 год с даты производства. В течение гарантийного срока производитель обязуется безвозмездно устранять дефекты, возникшие по его вине, при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации. Гарантия не распространяется на повреждения, вызванные неправильным подключением, воздействием внешних факторов (пожар, наводнение, аномальное напряжение), несанкционированным вскрытием или модификацией устройства. После окончания гарантийного срока техническое обслуживание и ремонт осуществляются на договорной основе. Рекомендуемый срок службы при соблюдении условий эксплуатации и своевременном плановом обслуживании составляет не менее 3 лет.
