Преобразователь частоты EKF Proxima Vector-100 VT100-560-3
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Преобразователь частоты EKF Vector-100 VT100-560-3 – устройство мощностью 560 кВт (режим G), предназначенное для самых ответственных промышленных применений. Корпус класса IP20 имеет увеличенные габариты (1028 × 1500 × 450 мм) и массу 300 кг, что обусловлено высокой мощностью и необходимостью эффективного отвода тепла. Модель не оснащена встроенным тормозным модулем, но поддерживает подключение внешнего тормозного блока через клеммы (+) и (-). Преобразователь обеспечивает перегрузку 150% в течение 60 с, поддерживает векторное и V/f-управление, оснащён интерфейсом RS-485 с Modbus и широким набором входов/выходов для интеграции в сложные системы автоматизации. Применяется в металлургии, горнодобывающей отрасли, крупных насосных и вентиляционных системах, на конвейерах большой протяжённости.
Расшифровка условного обозначения (код типа):
- VT100 — серия Vector-100.
- 560 — мощность 560 кВт (G), для P – 630 кВт.
- -3 — трёхфазное 340–460 В.
- Отсутствие B — без встроенного тормозного модуля.
Основные технические характеристики:
| Параметр | Значение |
| Входное напряжение | 3×340–460 В, ±15% |
| Номинальная мощность (G/P) | 560 / 630 кВт |
| Входной / выходной ток, А | 1050 / 1000 |
| Расширенный ток, А | 1100 |
| Перегрузка | 150% 60с, 180% 20с, 200% 1с |
| Выходная частота | 0–600 Гц |
| Тормозной модуль | отсутствует (клеммы + и -) |
| Габариты (Ш×В×Г), мм | 1028 × 1500 × 450 |
| Монтажные отверстия | 4×16 мм |
| Вес, кг | 300 |
| Класс защиты | IP20 |
| Температура эксплуатации | −10…+50 °C |
| Срок службы / гарантия | ≥10 лет / 3 года |
Особенности и применение:
- Экстремальная мощность – позволяет управлять двигателями до 560 кВт, а в режиме P – до 630 кВт.
- Промышленный дизайн – усиленный корпус, оптимизированная система охлаждения, защита от перегрузок и коротких замыканий.

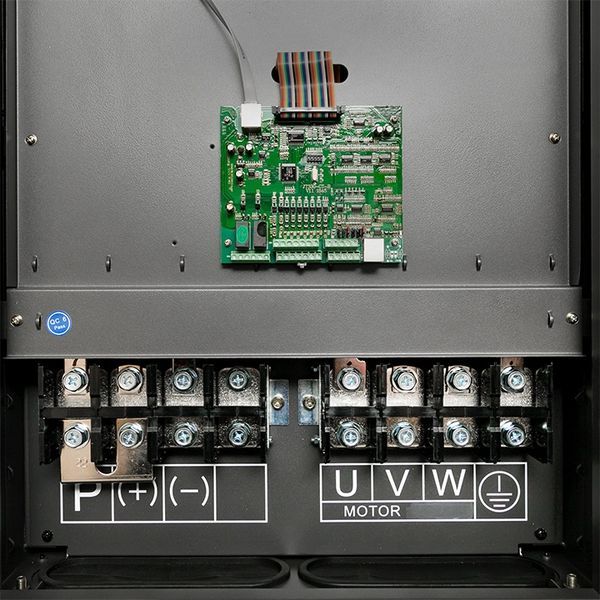

- Гибкость торможения – внешний тормозной блок подключается к клеммам (+) и (-).
- Применение: магистральные насосы, мощные вентиляторы, дробилки, мельницы, конвейеры, компрессорные станции.
Комплект поставки, сертификация и гарантия:
Стандартный комплект. Декларация ЕАЭС RU Д-CN.PA12.B.22699/25. Гарантия 36 месяцев.
Технические характеристики
- Векторный без обратной связи (SVC)
- Скалярный (V/F)
- Для вентиляции
- Для водоотведения
- Для водоснабжения
- Для насосов
- Для промышленных машин
- Для станков
- Встроенный ПЛК
- ПИД-регулятор
- 150% – в течение 60 секунд
- 180% – в течение 20 секунд
- 200% – в течение 1 секунды
- Настенный
- Шкафный
