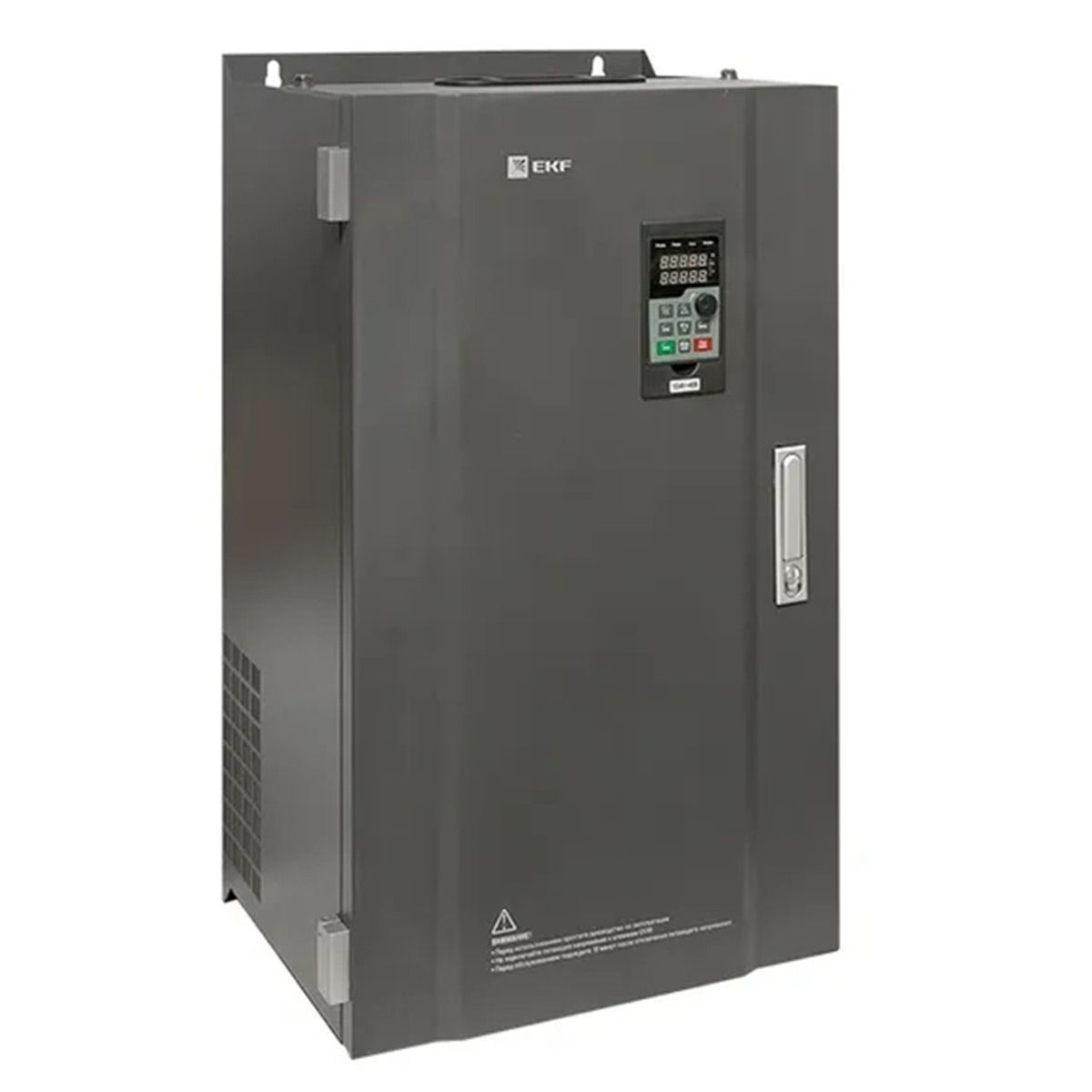

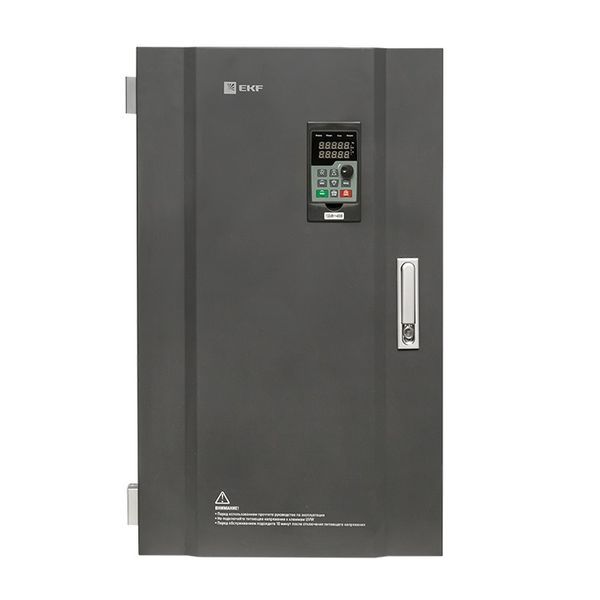

Преобразователь частоты EKF Proxima Vector-100 VT100-500-3

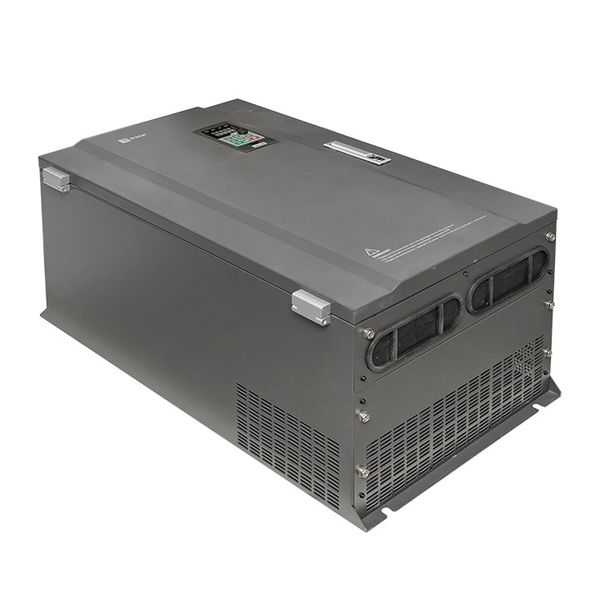

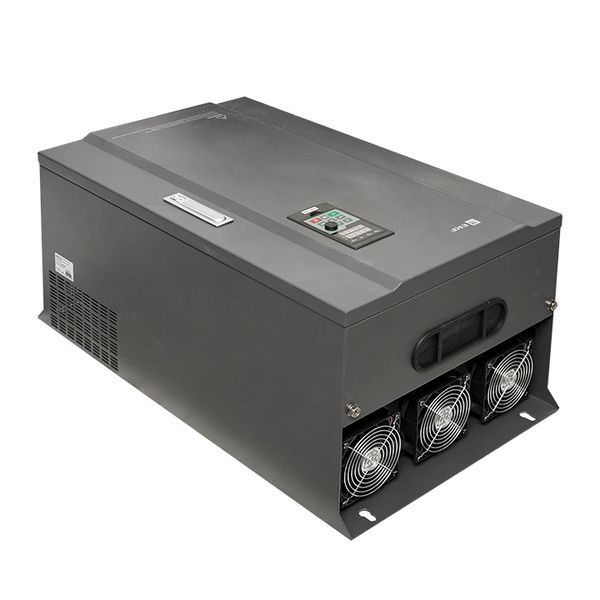

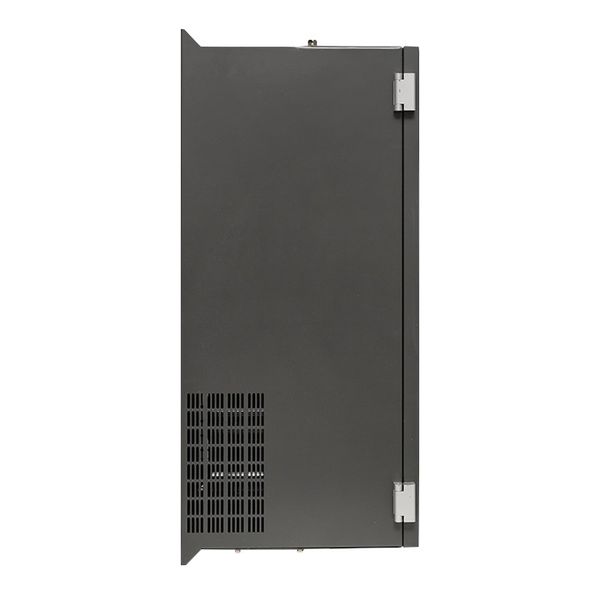

Преобразователь частоты EKF Vector-100 VT100-500-3 представляет собой высокопроизводительное промышленное устройство мощностью 500 кВт, предназначенное для управления асинхронными двигателями в трёхфазных сетях переменного тока напряжением 340–460 В с допустимым отклонением ±15%. Данная модель относится к серии Vector-100 EKF PROxima и разработана для наиболее ответственных применений, где требуется точное регулирование скорости, высокий пусковой момент и надёжная защита оборудования. Преобразователь обеспечивает снижение потребления электроэнергии на 30% и более, а также позволяет уменьшить пусковые токи, снизить износ механических частей и поддерживать оптимальные технологические параметры (давление, температуру, расход). Устройство выполнено в корпусе класса защиты IP20 и предназначено для стационарного монтажа в закрытых шкафах управления. Силовая и контрольная платы покрыты защитным лаком, что повышает устойчивость к воздействию пыли и влаги, а расположение конденсаторов оптимизировано для свободной конвекции воздуха, обеспечивая эффективное охлаждение даже при длительной работе на предельных нагрузках. Преобразователь оснащён двухстрочной светодиодной панелью управления, которая отображает все ключевые параметры работы, а также позволяет оперативно настраивать и диагностировать систему.

Расшифровка условного обозначения (код типа):

• VT100 — серия: VECTOR-100 EKF PROxima (общепромышленный преобразоватор частоты).
• 500 — номинальная мощность двигателя: 500 кВт (режим с постоянным моментом, модель G). Для насосно-вентиляторных нагрузок (модель P) допустимая мощность составляет 560 кВт.
• -3 — тип питания: трёхфазное напряжение 340–460 В (номинальное 3×380–400 В).

Примечание: В артикуле отсутствует буква «B», что означает, что встроенный тормозной модуль не предусмотрен (для моделей мощностью 45 кВт и выше тормозной модуль не устанавливается). Однако на клеммах шины постоянного тока (+) и (-) имеется возможность подключения внешнего тормозного блока для реализации динамического торможения с использованием внешнего тормозного резистора.

Основные технические характеристики:

Функциональные возможности и особенности:

• Режимы управления – поддерживаются два основных режима: бездатчиковое векторное управление (SVC) для высокодинамичных применений (станки, центрифуги, конвейеры) и скалярное V/f-управление для насосно-вентиляторных нагрузок с возможностью выбора различных V/f-кривых (линейная, квадратичная, пользовательская по трём точкам, а также степенные кривые 1,2; 1,4; 1,6; 1,8).
• Управление пуском и остановом – прямой пуск, пуск с предварительным возбуждением, а также поиск оборотов вращающегося двигателя для плавного повторного запуска без ударных нагрузок. Возможность настройки частоты пуска, задержки пуска, а также торможения постоянным током перед пуском.
• Торможение – поскольку встроенный тормозной модуль отсутствует, для динамического торможения необходимо подключать внешний тормозной блок к клеммам (+) и (-) шины постоянного тока. Это позволяет использовать внешние тормозные резисторы и обеспечивать эффективное гашение кинетической энергии при остановках с большими инерционными массами. Длина кабеля тормозного блока не должна превышать 10 м.
• Входной дроссель постоянного тока – для снижения гармоник в питающей сети и улучшения коэффициента мощности предусмотрены клеммы P1 и (+), между которыми вместо заводской перемычки может быть установлен внешний дроссель постоянного тока. Это особенно важно для мощных преобразователей, работающих в сетях с высоким уровнем искажений.
• Защитные функции – более 30 видов встроенных защит: от перегрузки по току (с возможностью ограничения тока), перенапряжения (с функцией снижения скорости для подавления выбросов напряжения), пониженного напряжения, короткого замыкания, замыкания на землю (включая проверку при включении), обрыва фазы на входе и выходе, перегрева модуля IGBT и двигателя (с электронной тепловой моделью ETR и возможностью подключения термистора). Реализована функция автоматического сброса ошибок с настраиваемым числом попыток и временем ожидания.
• Интерфейсы и коммуникация – встроенный порт RS-485 с поддержкой протокола Modbus RTU. Доступна настройка скорости передачи данных (от 300 до 115200 бит/с), формата данных и адреса ведомого. Это позволяет легко интегрировать преобразователь в системы диспетчеризации и управления верхнего уровня (ПЛК, SCADA, АСУ ТП).

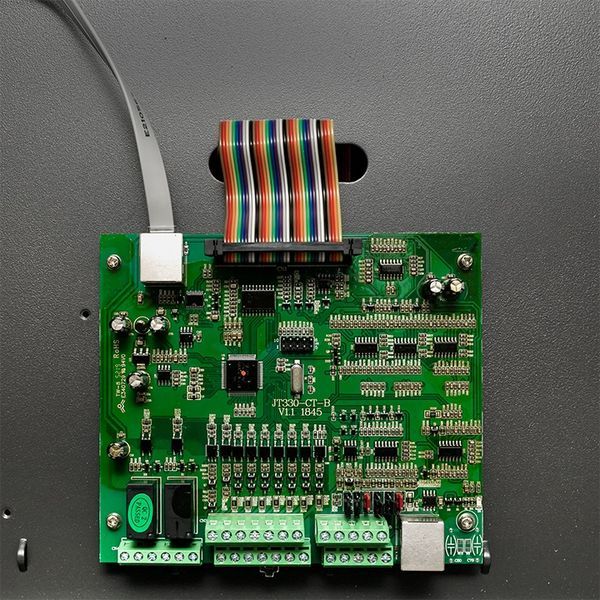

• Входы/выходы (встроенные) – 6 программируемых дискретных входов (с возможностью настройки активного уровня – высокий или низкий), 3 аналоговых входа (0–10 В / 4–20 мА) с фильтрацией и возможностью масштабирования, 2 аналоговых выхода (0–10 В / 4–20 мА) с настраиваемым смещением и усилением, 2 релейных выхода (переключающие контакты, 250 В AC / 3 А), высокоскоростной импульсный вход (до 100 кГц) и выход с открытым коллектором (до 100 кГц). Дискретные входы могут быть сконфигурированы для работы в режиме NPN или PNP.
• Программируемые функции – встроенный ПЛК (простой программируемый логический контроллер) с поддержкой до 16 ступеней скорости и временем работы на каждой ступени (в секундах или часах). Функция ПИД-регулирования с двумя наборами параметров (Kp, Ti, Td) и возможностью переключения по отклонению или через дискретный вход – идеально для поддержания давления, температуры или расхода. Режим частоты качания с настраиваемой амплитудой и циклом – для намоточных и текстильных машин. Функции точного времени, фиксированной длины и счёта импульсов – для дозирования и упаковочного оборудования.
• Дополнительные возможности – автоматическое регулирование выходного напряжения при колебаниях сети, ограничение крутящего момента в режиме управления скоростью, функция «спящий режим / пробуждение» для экономии энергии в насосных станциях, возможность работы с частотой выше номинальной (до 600 Гц) с учётом механической прочности двигателя.
• Гибкость настройки – выбор источника задания частоты (внешний потенциометр, аналоговый сигнал, Modbus, ПИД, многоступенчатое задание, ПЛК), до 4 групп времени ускорения/замедления, выбор линейного или S-образного разгона/торможения с регулировкой начального и конечного участков S-кривой.

Особенности монтажа и подключения:

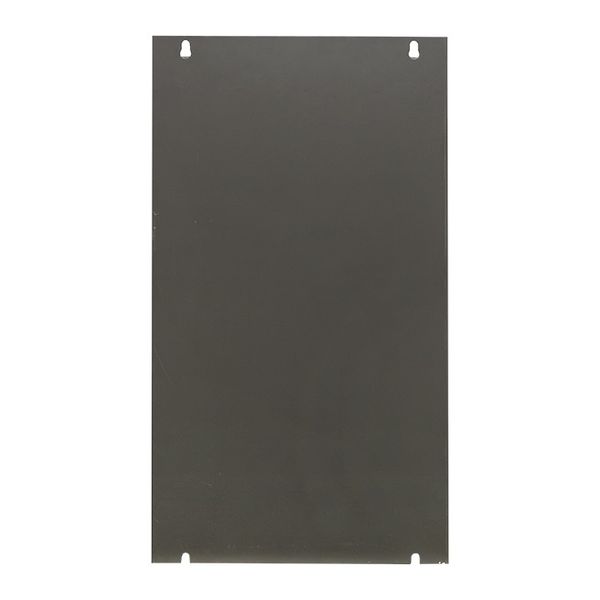

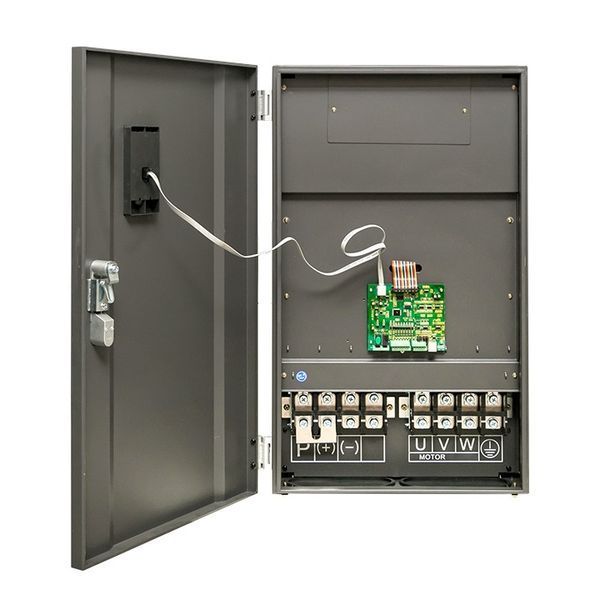

Преобразователь частоты VT100-500-3 предназначен исключительно для вертикального монтажа на негорючую поверхность (металлическую плиту) внутри шкафа управления. Установка под углом или горизонтально запрещена. Для обеспечения надлежащего отвода тепла необходимо соблюдать минимальные зазоры: сверху и снизу – не менее 300 мм (для моделей мощностью 55 кВт и выше), а при установке нескольких преобразователей в одном шкафу требуется дополнительно устанавливать изоляционный дефлектор для разделения воздушных потоков. Крепление осуществляется с помощью четырёх болтов через монтажные отверстия диаметром 16 мм, расположение которых соответствует габаритным размерам (1500 × 1028 мм по вертикали и горизонтали). Подключение силовых кабелей выполняется к клеммной колодке: входные фазы – R, S, T (чередование фаз не имеет значения); выход к двигателю – U, V, W; заземление – клемма PE (сопротивление заземления должно быть менее 0,1 Ом, использование нулевого провода для заземления не допускается). Рекомендуемое сечение силовых кабелей и тип автоматического выключателя должны выбираться в соответствии с номинальными токами, указанными в таблице 3-1 руководства (для данной модели – не менее 960 А входного тока). Для подключения внешнего дросселя постоянного тока необходимо удалить заводскую перемычку между клеммами P1 и (+) и установить дроссель в этот разрыв. Для подключения внешнего тормозного блока используются клеммы (+) и (-) шины постоянного тока – полярность подключения должна строго соблюдаться во избежание повреждения преобразователя и пожара. Кабели управления (дискретные и аналоговые сигналы, RS-485) должны прокладываться отдельно от силовых линий и желательно с использованием экранированных кабелей, при этом экран должен быть заземлён с обоих концов. Длина аналоговых сигнальных линий не должна превышать 20 м. Перед выполнением любых электрических соединений необходимо убедиться, что питание отключено, а индикатор CHARGE на преобразователе погас, и напряжение на клеммах шины постоянного тока ниже 36 В (время разрядки конденсаторов может достигать нескольких минут). Запрещается включать и отключать преобразователь частоты с помощью внешнего контактора на входе – это сокращает срок службы конденсаторов и может привести к повреждению устройства.

Области применения:

• Системы вентиляции и кондиционирования – управление мощными приточными и вытяжными вентиляторами, дымососами, системами холодоснабжения на крупных промышленных объектах, торговых центрах, аэропортах.
• Насосное оборудование – магистральные и циркуляционные насосы, насосы водоснабжения и водоотведения, насосы для перекачки нефтепродуктов и химических реагентов, системы пожаротушения.
• Конвейерное оборудование – ленточные и роликовые конвейеры, элеваторы, транспортеры в горнодобывающей, металлургической, цементной промышленности.
• Общепромышленное оборудование – центрифуги, дробилки, мельницы, компрессоры, экструдеры, смесители, машины для переработки пластмасс и резины.
• Энергосберегающие проекты – замена дроссельного регулирования на частотное позволяет снизить потребление электроэнергии на 30–50% в насосах, вентиляторах и компрессорах, что делает преобразователь незаменимым в программах повышения энергоэффективности.

Комплект поставки:

• Преобразователь частоты EKF VECTOR-100 VT100-500-3 – 1 шт.
• Руководство по эксплуатации на русском языке – 1 экз.
• Паспорт (с отметкой ОТК) – 1 экз.
• Комплект крепёжных элементов (в соответствии с конструкцией).
• Кабель для подключения выносной панели управления – 1 шт.

Сертификация и соответствие:

Преобразователь частоты VT100-500-3 имеет действующую декларацию о соответствии ЕАЭС RU Д-CN.PA12.B.22699/25, зарегистрированную 30.12.2025 и действительную до 29.12.2030. Продукция соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Декларация принята на основании протоколов испытаний № 403549-25 и 704094-25 от 26.12.2025, выданных испытательным центром № 300 ФБУ «Ростест», а также технического досье, содержащего доказательства соответствия. Изготовитель – "CECF Electric Trading (Shanghai) Co., Ltd" (Китай). Продукт также соответствует Директивам Европейского Парламента и Совета 2014/30/EU (EMC) и 2014/35/EU (LVD).

Гарантийные обязательства:

Компания EKF предоставляет гарантию на преобразователи частоты серии VECTOR-100 сроком 36 месяцев с даты отгрузки со склада производителя. В течение гарантийного срока производитель обязуется безвозмездно устранять дефекты, возникшие по его вине, при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации, изложенных в руководстве. Гарантия не распространяется на случаи повреждения, вызванные неправильным подключением, воздействием внешних факторов (пожар, наводнение, аномальное напряжение), несанкционированным вскрытием или модификацией устройства. По истечении гарантийного срока техническое обслуживание и ремонт осуществляются на договорной основе. Рекомендуемый срок службы при соблюдении условий эксплуатации и своевременном плановом техническом обслуживании (очистка вентиляторов, проверка контактов, замена изнашиваемых деталей – вентиляторов и электролитических конденсаторов) составляет не менее 10 лет.
