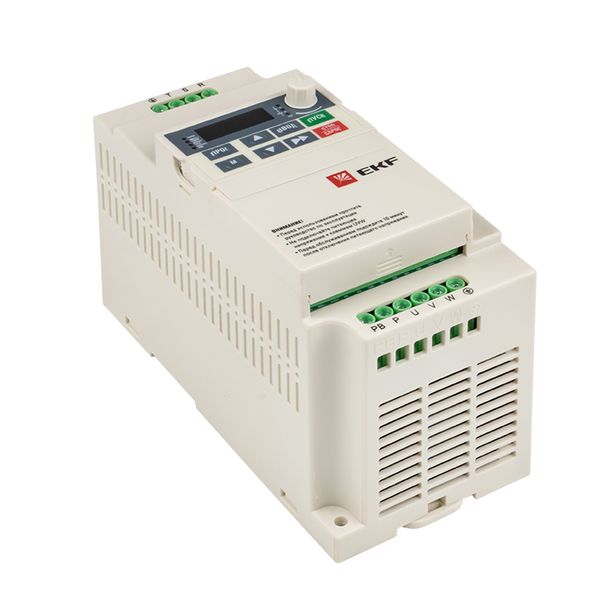

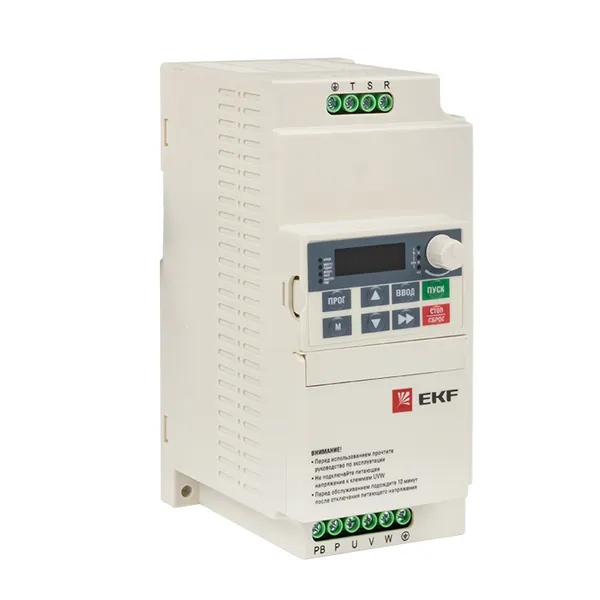

Преобразователь частоты EKF Basic Vector-80 VT80-4R0-3B

Преобразователь частоты EKF Basic Vector-80 VT80-4R0-3B представляет собой компактное высокоэффективное устройство мощностью 4 кВт для управления асинхронными электродвигателями в трёхфазных сетях 340–460 В. Модель относится к бюджетной общепромышленной серии Vector-80 Basic и обеспечивает точное регулирование скорости вращения двигателя, снижение энергопотребления до 30% и более, а также надёжную защиту оборудования от перегрузок и аварийных режимов. Преобразователь выполнен в корпусе класса защиты IP21 и предназначен для стационарного монтажа в закрытых шкафах управления. Благодаря наличию встроенного тормозного модуля (индекс «B» в артикуле), устройство поддерживает подключение внешнего тормозного резистора для эффективного динамического торможения, что особенно важно для механизмов с высокими инерционными нагрузками. Платы управления и силовая часть покрыты защитным лаком, что обеспечивает устойчивость к воздействию пыли и влаги, а продуманное расположение компонентов способствует свободной конвекции воздуха и эффективному охлаждению. Преобразователь оснащён светодиодной панелью управления с пятиразрядным дисплеем. Модель имеет компактные габариты (85 × 166 × 179 мм) и вес 1,5 кг.

Расшифровка условного обозначения (код типа):

• VT80 — серия Vector-80 Basic.
• 4R0 — мощность 4 кВт.
• -3 — трёхфазное 340–460 В.
• B — наличие встроенного тормозного модуля.

Основные технические характеристики:

Функциональные возможности и особенности:

• Режимы управления – SVC и V/f.
• Пуск/останов – прямой, предварительное возбуждение, поиск оборотов.
• Встроенный тормозной модуль – позволяет подключать внешний резистор к (+) и PB, длина кабеля до 5 м. Для данной модели рекомендуется тормозной резистор сопротивлением 130 Ом и мощностью 300 Вт.
• Защиты – более 30 видов, автоматический сброс.
• Интерфейсы – RS-485 Modbus.
• Входы/выходы – 4 DI, 1 AI, 1 AO, 1 реле.
• Программирование – ПЛК, ПИД, частота качания, счёт, длина.
• Дополнительно – стабилизация напряжения, ограничение момента, режим «спящий/пробуждение».

Особенности монтажа и подключения:

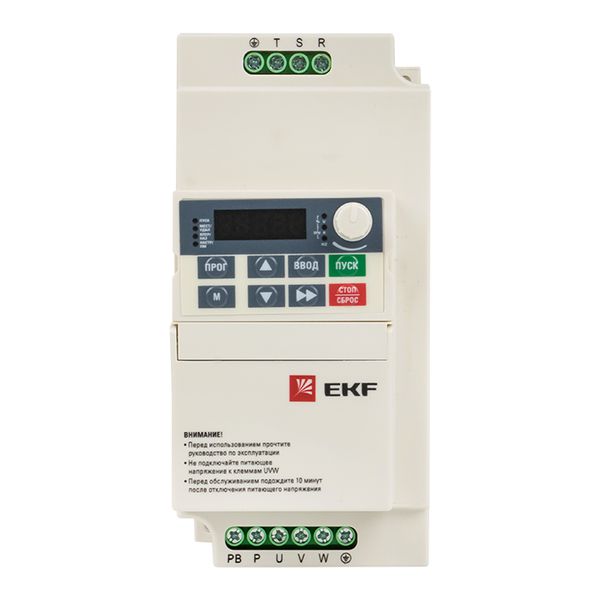

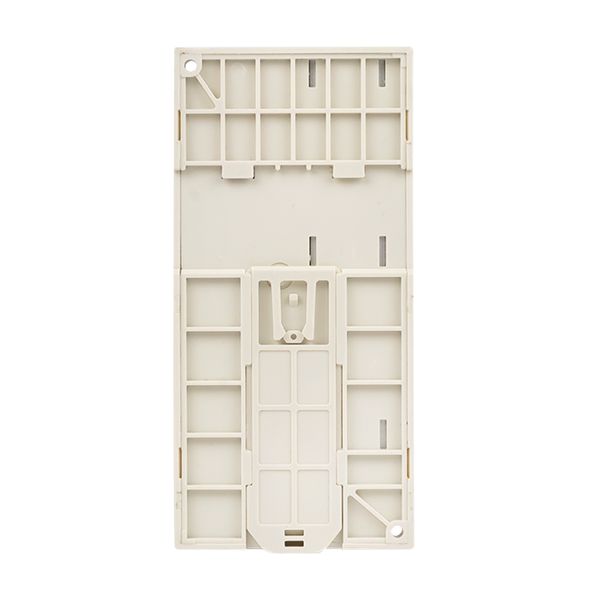

Вертикальный монтаж, зазоры – не менее 100 мм. Крепление – 4 болта через отверстия 5 мм (габариты 85×166 мм). Силовые клеммы: R,S,T – вход; U,V,W – двигатель; PE – заземление. Тормозной резистор – (+) и PB (полярность, длина до 5 м). Кабели управления – экранированные, отдельно. Перед монтажом – отключить питание, дождаться разрядки.

Области применения:

• Вентиляция, кондиционирование.
• Насосы малой и средней мощности.
• Конвейеры малой мощности.
• Мешалки, упаковочные машины.

Комплект поставки, сертификация и гарантия:

Стандартный комплект. Декларация ЕАЭС N RU Д-CN.HX37.B.07162/20. Гарантия 1 год.
