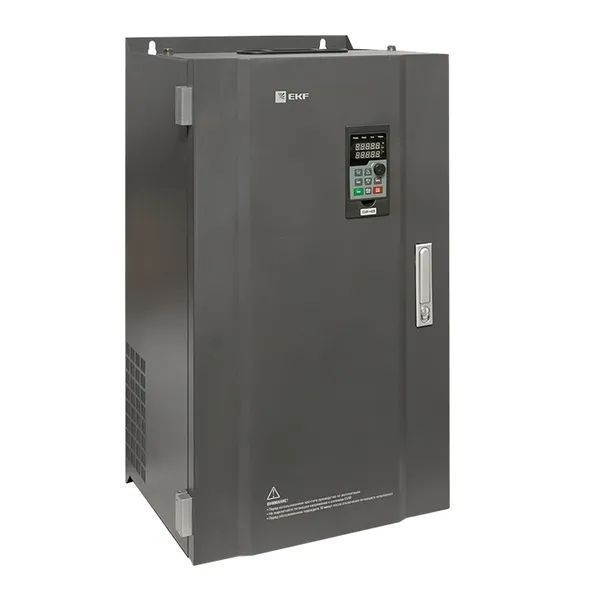

Преобразователь частоты EKF Proxima Vector-100 VT100-200-3

Преобразователь частоты EKF Proxima Vector-100 VT100-200-3 представляет собой мощное высокоэффективное устройство номинальной мощностью 200 кВт, предназначенное для управления асинхронными электродвигателями в трёхфазных сетях переменного тока напряжением 340–460 В с допустимым отклонением ±15%. Модель относится к общепромышленной серии Vector-100 и обеспечивает точное регулирование скорости вращения двигателя, снижение энергопотребления до 30% и более, а также комплексную защиту оборудования от перегрузок и аварийных ситуаций. Преобразователь выполнен в корпусе класса защиты IP20 и предназначен для стационарного монтажа в закрытых шкафах управления. В отличие от версии с индексом «B», данная модель не оснащена встроенным тормозным модулем, что делает её экономически выгодным решением для применений, не требующих динамического торможения; однако на клеммах шины постоянного тока (+) и (-) предусмотрена возможность подключения внешнего тормозного блока для реализации динамического торможения с внешним резистором. Платы управления и силовая часть покрыты защитным лаком, обеспечивающим устойчивость к пыли и влаге, а оптимизированная компоновка компонентов способствует свободной конвекции воздуха и эффективному теплоотводу. Двухстрочный светодиодный дисплей панели управления отображает все ключевые рабочие параметры, обеспечивая удобство настройки, мониторинга и диагностики.

Расшифровка условного обозначения (код типа):

• VT100 — серия: Vector-100 EKF Proxima (общепромышленный преобразователь частоты).
• 200 — номинальная мощность двигателя: 200 кВт (режим G); для насосно-вентиляторных нагрузок (режим P) – 220 кВт.
• -3 — трёхфазное питание 340–460 В.
• Отсутствие буквы B — встроенный тормозной модуль отсутствует, но есть клеммы (+) и (-) для внешнего блока.

Основные технические характеристики:

Функциональные возможности и особенности:

• Режимы управления – SVC и V/f с выбором кривых.
• Пуск/останов – прямой пуск, предварительное возбуждение, поиск оборотов.
• Отсутствие тормозного модуля – внешний блок подключается к (+) и (-), длина кабеля до 10 м.
• Защиты – более 30 видов, автоматический сброс ошибок.
• Интерфейсы – RS-485 с Modbus RTU.
• Входы/выходы – 6 DI, 3 AI, 2 AO, 2 реле, HDI, HDO.
• Программируемые функции – ПЛК, ПИД-регулятор, частота качания, счёт, длина, таймер.
• Дополнительно – стабилизация напряжения, ограничение момента, режим «спящий/пробуждение», работа до 600 Гц.
• Настройка – гибкий выбор источника частоты, 4 группы времени разгона/торможения, S-образная кривая.

Особенности монтажа и подключения:

Вертикальный монтаж, зазоры сверху/снизу – не менее 300 мм. Крепление – 4 болта через отверстия 12 мм (габариты 410×803 мм). Силовые клеммы: R,S,T – вход; U,V,W – двигатель; PE – заземление. Для внешнего тормозного блока – (+) и (-) (полярность, длина до 10 м). Для дросселя – P1 и (+). Кабели управления – экранированные, отдельно, длина аналоговых линий до 20 м. При длине кабеля двигателя >100 м – выходной дроссель. Перед монтажом – отключить питание, дождаться разрядки (индикатор CHARGE погас, напряжение

Области применения:

• Вентиляция и кондиционирование.
• Насосное оборудование.
• Конвейеры и транспортеры.
• Центрифуги, компрессоры, экструдеры.
• Энергосберегающие проекты.

Комплект поставки:

• Преобразователь – 1 шт.
• Руководство по эксплуатации – 1 экз.
• Паспорт – 1 экз.
• Крепёжные элементы – 1 компл.
• Кабель для выносной панели – 1 шт.

Сертификация и соответствие:

Декларация ЕАЭС RU Д-CN.PA12.B.22699/25, ТР ТС 004/2011 и 020/2011. Изготовитель – CECF Electric Trading (Shanghai) Co., Ltd (Китай).

Гарантийные обязательства:

Гарантия 36 месяцев, срок службы ≥10 лет.
