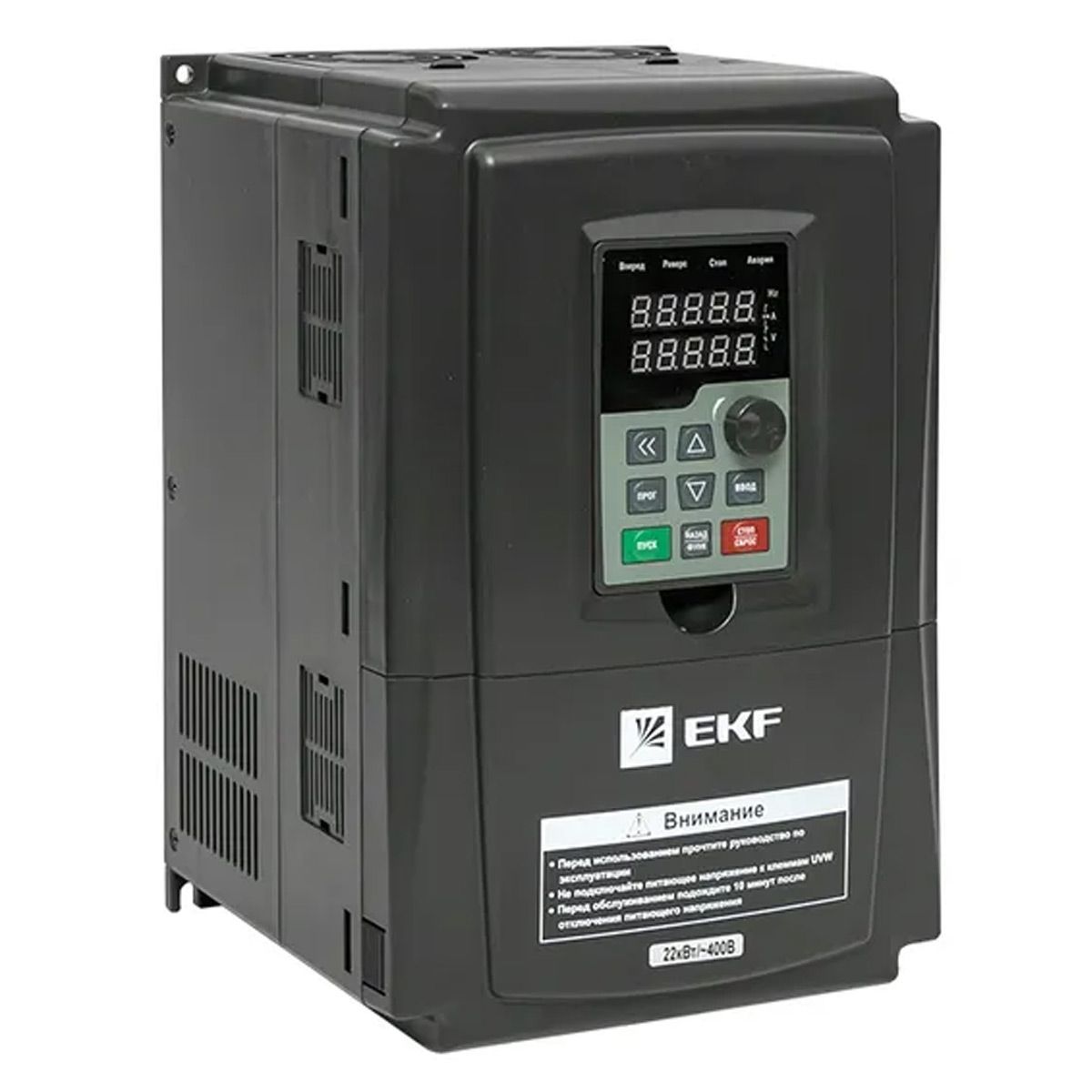

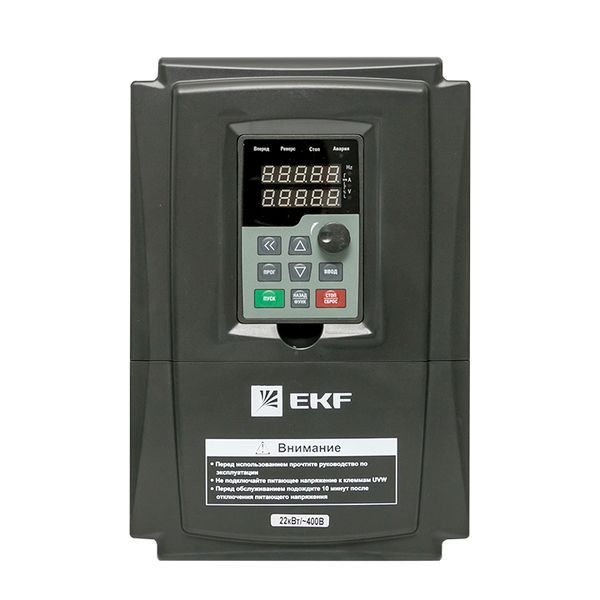

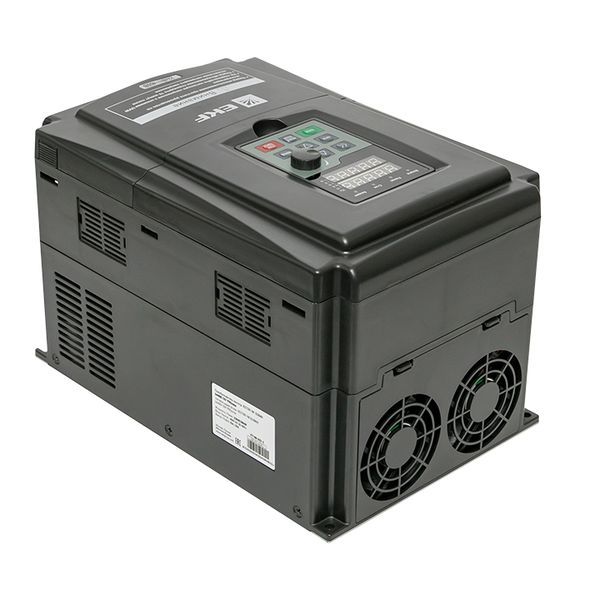

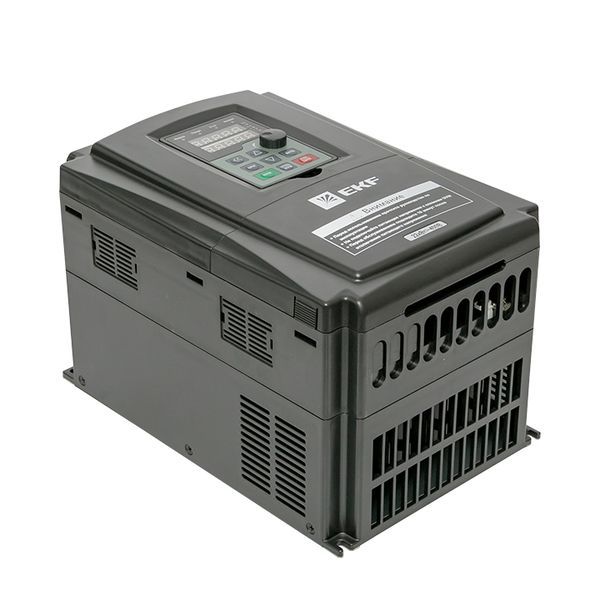

Преобразователь частоты EKF Proxima Vector-100 VT100-018-3

Преобразователь частоты EKF Proxima Vector-100 VT100-018-3 представляет собой компактное высокоэффективное устройство мощностью 18 кВт, предназначенное для управления асинхронными электродвигателями в трёхфазных сетях переменного тока напряжением 380–460 В с допустимым отклонением ±15%. Модель относится к общепромышленной серии Vector-100 и обеспечивает точное регулирование скорости вращения двигателя, снижение энергопотребления до 30% и более, а также надёжную защиту оборудования от перегрузок и аварийных режимов. Преобразователь выполнен в корпусе класса защиты IP20 и предназначен для стационарного монтажа в закрытых шкафах управления. В отличие от версии с индексом «B», данная модель не оснащена встроенным тормозным модулем, что делает её экономически выгодным решением для применений, не требующих динамического торможения, но при этом на клеммах шины постоянного тока (+) и (-) предусмотрена возможность подключения внешнего тормозного блока для реализации динамического торможения с использованием внешнего тормозного резистора. Платы управления и силовая часть покрыты защитным лаком, что обеспечивает устойчивость к воздействию пыли и влаги, а продуманное расположение компонентов способствует свободной конвекции воздуха и эффективному охлаждению. Преобразователь оснащён двухстрочной светодиодной панелью управления, которая отображает все ключевые рабочие параметры и позволяет быстро настраивать систему и проводить диагностику.

Расшифровка условного обозначения (код типа):

• VT100 — серия: Vector-100 EKF Proxima (общепромышленный преобразователь частоты).
• 018 — номинальная мощность двигателя: 18 кВт (для режима с постоянным моментом, модель G); для насосно-вентиляторных нагрузок (модель P) допустимая мощность составляет 22 кВт.
• -3 — тип питания: трёхфазное напряжение 380–460 В переменного тока.
• Отсутствие буквы B — встроенный тормозной модуль отсутствует, но предусмотрены клеммы (+) и (-) шины постоянного тока для подключения внешнего тормозного блока.

Основные технические характеристики:

Функциональные возможности и особенности:

• Режимы управления – поддерживаются два режима: бездатчиковое векторное управление (SVC) для динамичных нагрузок (конвейеры, центрифуги) и скалярное V/f-управление с выбором различных кривых (линейная, квадратичная, пользовательская по трём точкам, степенные 1,2; 1,4; 1,6; 1,8) – оптимально для насосов и вентиляторов.
• Управление пуском и остановом – прямой пуск, пуск с предварительным возбуждением, а также функция поиска оборотов вращающегося двигателя для плавного повторного запуска без ударных нагрузок. Настраиваются частота пуска, задержка, а также торможение постоянным током перед пуском.
• Отсутствие встроенного тормозного модуля – модель не имеет внутреннего тормозного прерывателя, что снижает стоимость и упрощает конструкцию. Однако для применений, требующих динамического торможения, предусмотрены клеммы (+) и (-) шины постоянного тока, к которым можно подключить внешний тормозной блок с резистором. Длина кабеля внешнего тормозного блока не должна превышать 10 м.
• Защитные функции – более 30 видов встроенных защит: от перегрузки по току (с ограничением тока), перенапряжения (с функцией снижения скорости для гашения выбросов напряжения), пониженного напряжения, короткого замыкания, замыкания на землю (в том числе проверка при включении), обрыва фазы на входе и выходе, перегрева модуля IGBT и двигателя (электронная тепловая защита ETR с возможностью подключения термистора). Предусмотрена функция автоматического сброса ошибок с настраиваемым числом попыток и временем ожидания.
• Интерфейсы и коммуникация – встроенный порт RS-485 с поддержкой протокола Modbus RTU. Возможна настройка скорости передачи данных (от 300 до 115200 бит/с), формата данных и адреса ведомого. Это позволяет легко интегрировать преобразователь в системы диспетчеризации и автоматизации (ПЛК, SCADA).
• Входы/выходы – 6 программируемых дискретных входов (с возможностью выбора активного уровня – высокий или низкий), 3 аналоговых входа (0–10 В / 4–20 мА) с фильтрацией и масштабированием, 2 аналоговых выхода (0–10 В / 4–20 мА) с настраиваемым смещением и усилением, 2 релейных выхода (переключающие контакты, 250 В AC / 3 А), а также высокоскоростной импульсный вход (до 100 кГц) и выход с открытым коллектором (до 100 кГц). Дискретные входы могут работать в режиме NPN или PNP.
• Программируемые функции – встроенный простой ПЛК с поддержкой до 16 ступеней скорости и временем работы на каждой ступени (в секундах или часах). Двухконтурный ПИД-регулятор с двумя наборами параметров (Kp, Ti, Td) и возможностью переключения по отклонению или дискретному входу – идеально для поддержания давления, температуры или расхода. Режим частоты качания с настраиваемой амплитудой и циклом – для намоточных и текстильных машин. Функции точного времени, фиксированной длины и счёта импульсов – для дозирования и упаковки.
• Дополнительные возможности – автоматическое регулирование выходного напряжения при колебаниях сети, ограничение крутящего момента, режим «спящий/пробуждение» для экономии энергии в насосных станциях, возможность работы на частотах выше номинальной (до 600 Гц) с учётом механической прочности двигателя.
• Гибкость настройки – выбор источника задания частоты (внешний потенциометр, аналоговый сигнал, Modbus, ПИД, многоступенчатое задание, ПЛК), до 4 групп времени ускорения/замедления, выбор линейного или S-образного разгона/торможения с регулировкой начального и конечного участков S-кривой.

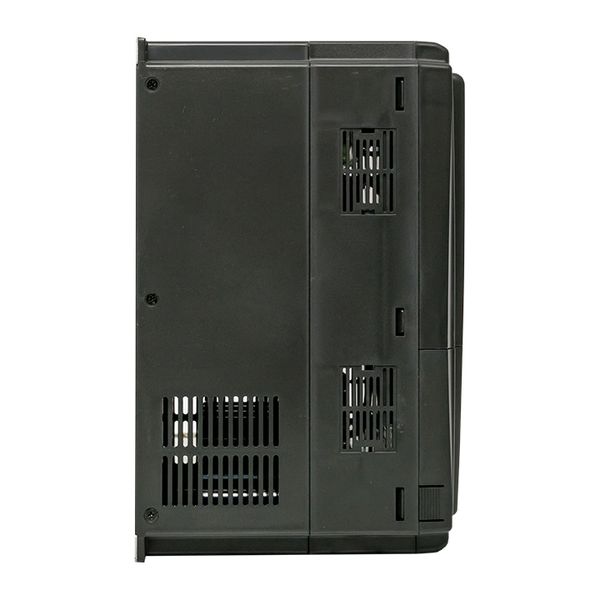

Особенности монтажа и подключения:

Преобразователь частоты VT100-018-3 предназначен для вертикального монтажа на негорючую поверхность (металлическую плиту) внутри шкафа управления. Установка под углом или горизонтально запрещена. Для обеспечения эффективного отвода тепла необходимо соблюдать минимальные зазоры: сверху и снизу – не менее 150 мм, при установке нескольких преобразователей в одном шкафу рекомендуется устанавливать изоляционные дефлекторы для разделения воздушных потоков. Крепление осуществляется с помощью четырёх болтов через монтажные отверстия диаметром 7 мм, расположение которых соответствует габаритам 313 × 211 мм (высота × ширина). Подключение силовых кабелей выполняется к клеммной колодке: входные фазы – R, S, T (чередование фаз не имеет значения); выход к двигателю – U, V, W; заземление – клемма PE (сопротивление заземления должно быть менее 0,1 Ом, использование нулевого провода для заземления не допускается). Рекомендуемое сечение силовых кабелей выбирается в соответствии с номинальными токами (входной 38 А, выходной 37 А). Для подключения внешнего тормозного блока (при необходимости) используются клеммы (+) и (-) шины постоянного тока – полярность должна строго соблюдаться, длина кабеля не должна превышать 10 м. Кабели управления (дискретные и аналоговые сигналы, RS-485) должны прокладываться отдельно от силовых линий, предпочтительно экранированными, с заземлением экрана с обоих концов. Длина аналоговых сигнальных линий – не более 20 м. При длине кабеля двигателя более 50 м рекомендуется установка выходного дросселя переменного тока для снижения перенапряжений. Перед началом любых электромонтажных работ необходимо убедиться, что питание отключено, индикатор CHARGE погас, а напряжение на клеммах шины постоянного тока ниже 36 В. Запрещается включать и отключать преобразователь частоты с помощью внешнего контактора на входе – это сокращает срок службы конденсаторов и может привести к повреждению устройства.

Области применения:

• Системы вентиляции и кондиционирования – управление приточными и вытяжными вентиляторами, канальными нагревателями, системами холодоснабжения в зданиях коммерческого и промышленного назначения.
• Насосное оборудование – циркуляционные насосы отопления, насосы водоснабжения, повысительные насосные станции, насосы для перекачки жидкостей в системах пожаротушения.
• Конвейерное оборудование – ленточные и роликовые конвейеры средней мощности, транспортеры, элеваторы.
• Общепромышленное применение – центрифуги, мешалки, компрессоры, экструдеры, упаковочные машины, деревообрабатывающие станки.
• Энергосберегающие проекты – замена дроссельного регулирования на частотное в системах с переменной нагрузкой позволяет снизить энергопотребление на 30–50%.

Комплект поставки:

• Преобразователь частоты EKF Proxima Vector-100 VT100-018-3 – 1 шт.
• Руководство по эксплуатации на русском языке – 1 экз.
• Паспорт изделия – 1 экз.
• Комплект крепёжных элементов – 1 компл.
• Кабель для подключения выносной панели управления – 1 шт.

Сертификация и соответствие:

Преобразователь частоты VT100-018-3 имеет действующую декларацию о соответствии ЕАЭС RU Д-CN.PA12.B.22699/25, зарегистрированную 30.12.2025 и действительную до 29.12.2030. Продукция соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Декларация принята на основании протоколов испытаний № 403549-25 и 704094-25 от 26.12.2025, выданных испытательным центром № 300 ФБУ «Ростест», а также технического досье. Изготовитель – CECF Electric Trading (Shanghai) Co., Ltd (Китай). Продукт также соответствует директивам Европейского Парламента и Совета 2014/30/EU (EMC) и 2014/35/EU (LVD).

Гарантийные обязательства:

Компания EKF предоставляет гарантию на преобразователи частоты серии Vector-100 сроком 36 месяцев с даты отгрузки со склада. В течение гарантийного срока производитель обязуется безвозмездно устранять дефекты, возникшие по его вине, при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации. Гарантия не распространяется на повреждения, вызванные неправильным подключением, воздействием внешних факторов (пожар, наводнение, аномальное напряжение), несанкционированным вскрытием или модификацией устройства. После окончания гарантийного срока техническое обслуживание и ремонт осуществляются на договорной основе. Рекомендуемый срок службы при соблюдении условий эксплуатации и своевременном плановом обслуживании (очистка вентиляторов, проверка контактов, замена электролитических конденсаторов и вентиляторов) составляет не менее 10 лет.
