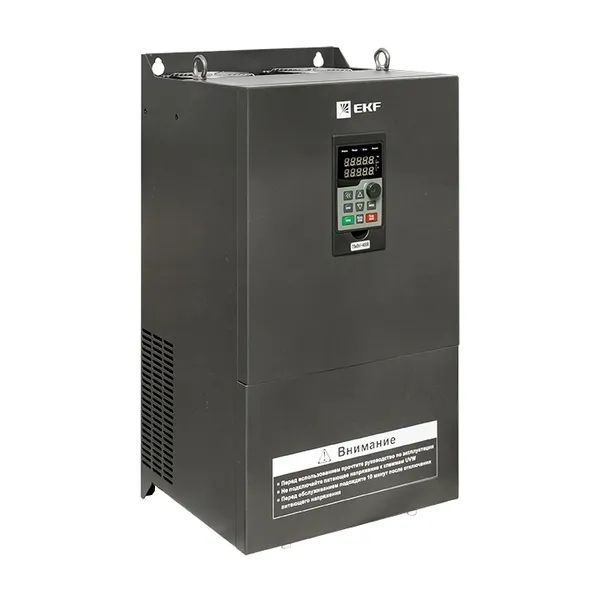

Преобразователь частоты EKF Proxima Vector-100 VT100-110-3

Преобразователь частоты EKF Proxima Vector-100 VT100-110-3 представляет собой мощное высокоэффективное устройство номинальной мощностью 110 кВт, предназначенное для управления асинхронными электродвигателями в трёхфазных сетях переменного тока напряжением 340–460 В с допустимым отклонением ±15%. Модель относится к общепромышленной серии Vector-100 и обеспечивает точное регулирование скорости вращения двигателя, снижение энергопотребления до 30% и более, а также комплексную защиту оборудования от перегрузок и аварийных ситуаций. Преобразователь выполнен в корпусе класса защиты IP20 и предназначен для стационарного монтажа в закрытых шкафах управления. В отличие от версии с индексом «B», данная модель не оснащена встроенным тормозным модулем, что делает её экономически выгодным решением для применений, не требующих динамического торможения; однако на клеммах шины постоянного тока (+) и (-) предусмотрена возможность подключения внешнего тормозного блока для реализации динамического торможения с внешним резистором. Платы управления и силовая часть покрыты защитным лаком, обеспечивающим устойчивость к пыли и влаге, а оптимизированная компоновка компонентов способствует свободной конвекции воздуха и эффективному теплоотводу. Двухстрочный светодиодный дисплей панели управления отображает все ключевые рабочие параметры, обеспечивая удобство настройки, мониторинга и диагностики.

Расшифровка условного обозначения (код типа):

• VT100 — серия Vector-100.
• 110 — мощность 110 кВт (G), для P – 132 кВт.
• -3 — трёхфазное 340–460 В.
• Отсутствие B — тормозного модуля нет, но есть клеммы (+) и (-) для внешнего блока.

Основные технические характеристики:

Функциональные возможности и особенности:

• Управление – SVC и V/f.
• Пуск/останов – прямой, предварительное возбуждение, поиск оборотов.
• Отсутствие тормозного модуля – внешний тормозной блок подключается к (+) и (-), длина кабеля до 10 м.
• Защиты – более 30 видов, автоматический сброс.
• Интерфейсы – RS-485 Modbus.
• Входы/выходы – 6 DI, 2 AI, 2 AO, 4 дискретных выхода, HDI, HDO.
• Программирование – ПЛК, ПИД, частота качания, счёт, длина, таймер.
• Дополнительно – стабилизация напряжения, ограничение момента, режим «спящий/пробуждение», работа до 600 Гц.

Особенности монтажа и подключения:

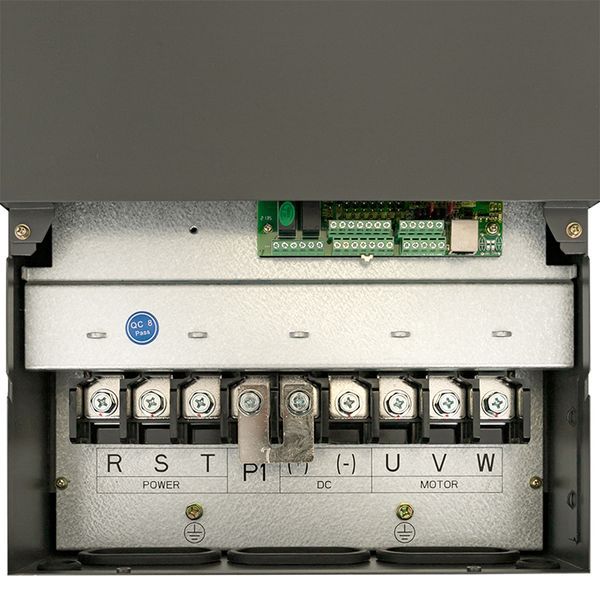

Вертикальный монтаж, зазоры сверху/снизу – не менее 150 мм. Крепление – 4 болта по габаритам 849×389 мм. Силовые клеммы: R,S,T – вход; U,V,W – двигатель; PE – заземление. Для внешнего тормозного блока – (+) и (-) (полярность, длина до 10 м). Для дросселя – P1 и (+). Кабели управления – экранированные, отдельно, длина аналоговых линий до 20 м. При длине кабеля двигателя >100 м – выходной дроссель. Перед монтажом – отключить питание, дождаться разрядки (индикатор CHARGE погас, напряжение

Области применения:

• Вентиляция, кондиционирование.
• Насосы.
• Конвейеры.
• Центрифуги, компрессоры, экструдеры.
• Энергосбережение.

Комплект поставки:

• Преобразователь – 1 шт.
• Руководство – 1 экз.
• Паспорт – 1 экз.
• Крепёж – 1 компл.
• Кабель для панели – 1 шт.

Сертификация и соответствие:

Декларация ЕАЭС RU Д-CN.PA12.B.22699/25, ТР ТС 004/2011, 020/2011. Изготовитель – Китай.

Гарантийные обязательства:

Гарантия 36 месяцев, срок службы ≥10 лет.
