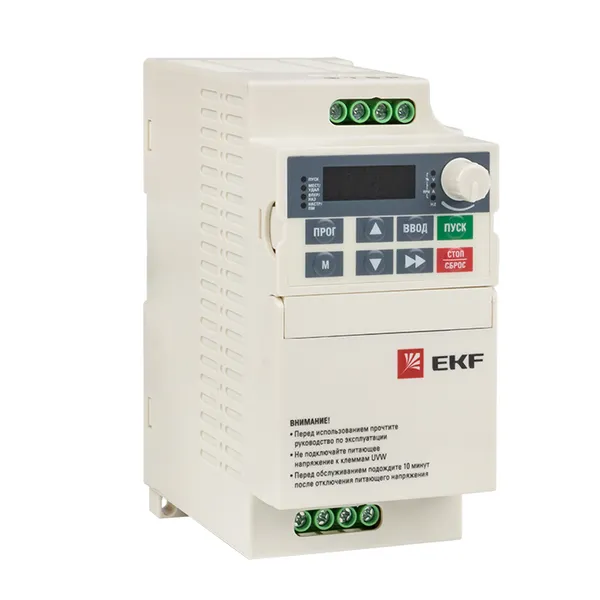

Преобразователь частоты EKF Basic Vector-80 VT80-1R5-3
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Преобразователь частоты EKF Basic Vector-80 VT80-1R5-3 представляет собой компактное высокоэффективное устройство мощностью 1,5 кВт для управления асинхронными электродвигателями в трёхфазных сетях 340–460 В. Модель относится к бюджетной общепромышленной серии Vector-80 Basic и обеспечивает точное регулирование скорости вращения двигателя, снижение энергопотребления до 30% и более, а также надёжную защиту оборудования от перегрузок и аварийных режимов. Преобразователь выполнен в корпусе класса защиты IP21 и предназначен для стационарного монтажа в закрытых шкафах управления. Встроенный тормозной модуль отсутствует (индекс «B» не указан), что делает устройство экономически выгодным для применений, не требующих динамического торможения. Платы управления и силовая часть покрыты защитным лаком, что обеспечивает устойчивость к воздействию пыли и влаги. Преобразователь оснащён светодиодной панелью управления с пятиразрядным дисплеем. Модель имеет сверхкомпактные габариты (72 × 152 × 126 мм) и вес всего 1 кг.
Расшифровка условного обозначения (код типа):
- VT80 — серия Vector-80 Basic.
- 1R5 — мощность 1,5 кВт.
- -3 — трёхфазное 340–460 В.
- Отсутствие B — без тормозного модуля.
Основные технические характеристики:
| Параметр | Значение |
| Входное напряжение | 3×340–460 В, ±15% |
| Входная частота | 50/60 Гц |
| Номинальная мощность | 1,5 кВт |
| Полная мощность, кВА | 3,0 |
| Входной / выходной ток, А | 5,0 / 3,8 |
| Перегрузка | 150% 60 с |
| Выходная частота | 0–400 Гц |
| Режимы управления | SVC и V/f |
| Пусковой момент | 150% при 1 Гц (V/f) |
| Тормозной модуль | отсутствует |
| Класс защиты | IP21 |
| Габариты (Ш×В×Г), мм | 72 × 152 × 126 |
| Вес, кг | 1,0 |
| Тепловыделение, кВт | 0,050 |
| Температура эксплуатации | −10…+50 °C |
| Температура хранения | −25…+50 °C |
| Влажность | ≤ 90% |
| Климатическое исполнение | УХЛ4 |
| Срок службы / гарантия | ≥3 лет / 1 год |
Функциональные возможности и особенности:
- Режимы управления – SVC и V/f.
- Пуск/останов – прямой, предварительное возбуждение, поиск оборотов.
- Без тормозного модуля – для применений без динамического торможения.
- Защиты – более 30 видов, автоматический сброс.
- Интерфейсы – RS-485 Modbus.
- Входы/выходы – 4 DI, 1 AI, 1 AO, 1 реле.
- Программирование – ПЛК, ПИД, частота качания, счёт, длина.
- Дополнительно – стабилизация напряжения, ограничение момента, режим «спящий/пробуждение».
Особенности монтажа и подключения:
Вертикальный монтаж, зазоры – не менее 100 мм. Крепление – 4 болта (габариты 72×152 мм). Силовые клеммы: R,S,T – вход; U,V,W – двигатель; PE – заземление. Кабели управления – экранированные, отдельно. Перед монтажом – отключить питание, дождаться разрядки.
Области применения:
- Вентиляция, кондиционирование.
- Насосы малой мощности.
- Конвейеры малой мощности.
- Мешалки, упаковочные машины.
Комплект поставки, сертификация и гарантия:
Стандартный комплект. Декларация ЕАЭС N RU Д-CN.HX37.B.07162/20. Гарантия 1 год.
Технические характеристики
- Векторный без обратной связи (SVC)
- Скалярный (V/F)
- Для вентиляции
- Для водоотведения
- Для водоснабжения
- Для конвейеров
- Для насосов
- Для промышленных машин
- Для станков
- Для холодильного оборудования
- Для центрифуг
- Встроенный ПЛК
- ПИД-регулятор
- Настенный
- Шкафный
