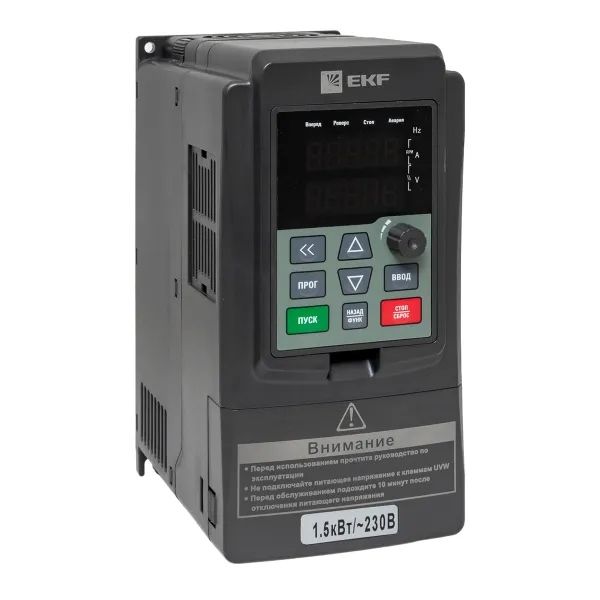

Преобразователь частоты EKF Proxima Vector-100 VT100-1R5-1B

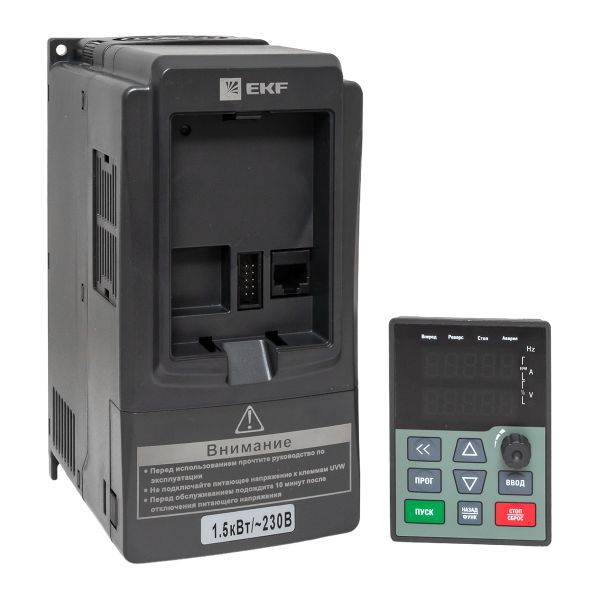

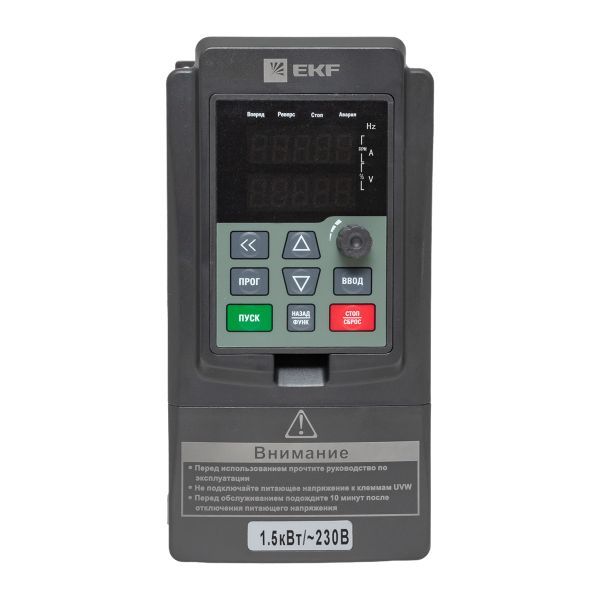

Преобразователь частоты EKF Proxima Vector-100 VT100-1R5-1B представляет собой компактное высокоэффективное устройство, разработанное для управления асинхронными электродвигателями в однофазных сетях переменного тока напряжением 195–265 В с допустимым отклонением ±15%. Данная модель относится к общепромышленной серии Vector-100 и обеспечивает точное регулирование скорости вращения двигателя, снижение энергопотребления до 30% и более, а также надёжную защиту оборудования от перегрузок и аварийных режимов. Преобразователь выполнен в корпусе класса защиты IP20 и предназначен для стационарного монтажа в закрытых шкафах управления. Благодаря наличию встроенного тормозного модуля (индекс «B» в артикуле), устройство поддерживает подключение внешнего тормозного резистора для эффективного динамического торможения, что особенно важно для механизмов с высокими инерционными нагрузками. Платы управления и силовая часть покрыты защитным лаком, что обеспечивает устойчивость к воздействию пыли и влаги, а продуманное расположение компонентов способствует свободной конвекции воздуха и эффективному охлаждению. Преобразователь оснащён двухстрочной светодиодной панелью управления, которая отображает все ключевые рабочие параметры и позволяет быстро настраивать систему и проводить диагностику. Модель имеет сверхкомпактные габариты (101 × 152 × 117 мм) и вес всего 1,5 кг, что делает её идеальным решением для применения в ограниченном пространстве шкафов управления.

Расшифровка условного обозначения (код типа):

• VT100 — серия: Vector-100 EKF Proxima.
• 1R5 — мощность 1,5 кВт (G), для P – 2,2 кВт.
• -1 — однофазное питание 195–265 В.
• B — наличие встроенного тормозного модуля.

Основные технические характеристики:

Функциональные возможности и особенности:

• Режимы управления – SVC и V/f.
• Пуск/останов – прямой, предварительное возбуждение, поиск оборотов.
• Встроенный тормозной модуль – позволяет подключать внешний резистор к (+) и PB, длина кабеля до 5 м.
• Защиты – более 30 видов, автоматический сброс.
• Интерфейсы – RS-485 Modbus.
• Входы/выходы – 5 DI, 2 AI, 1 AO, 2 реле, HDI, HDO.
• Программируемые функции – ПЛК, ПИД, частота качания, счёт, длина, таймер.
• Дополнительно – стабилизация напряжения, ограничение момента, режим «спящий/пробуждение», работа до 600 Гц.

Особенности монтажа и подключения:

Вертикальный монтаж, зазоры сверху/снизу – не менее 100 мм. Крепление – 4 болта через отверстия. Силовые клеммы: L, N – вход; U,V,W – двигатель; PE – заземление. Тормозной резистор – (+) и PB (полярность, длина до 5 м). Кабели управления – экранированные, отдельно, длина аналоговых линий до 20 м. При длине кабеля двигателя >50 м – выходной дроссель. Перед монтажом – отключить питание, дождаться разрядки (индикатор CHARGE погас, напряжение

Области применения:

• Вентиляция, кондиционирование.
• Насосы малой мощности.
• Конвейеры малой мощности.
• Мешалки, упаковочные машины.
• Энергосбережение.

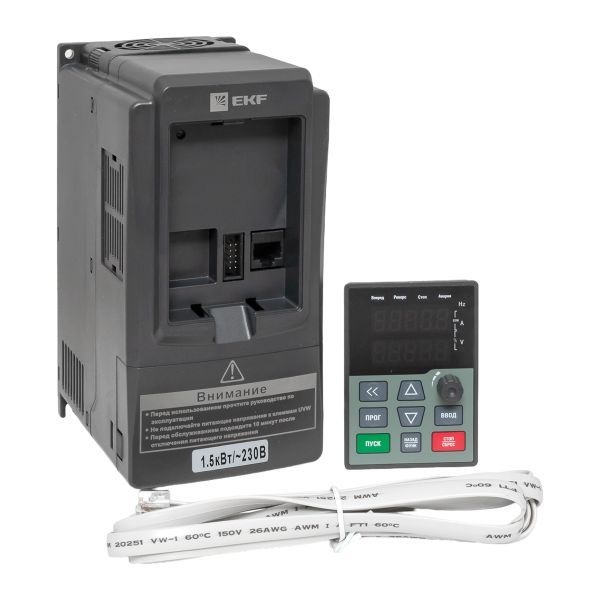

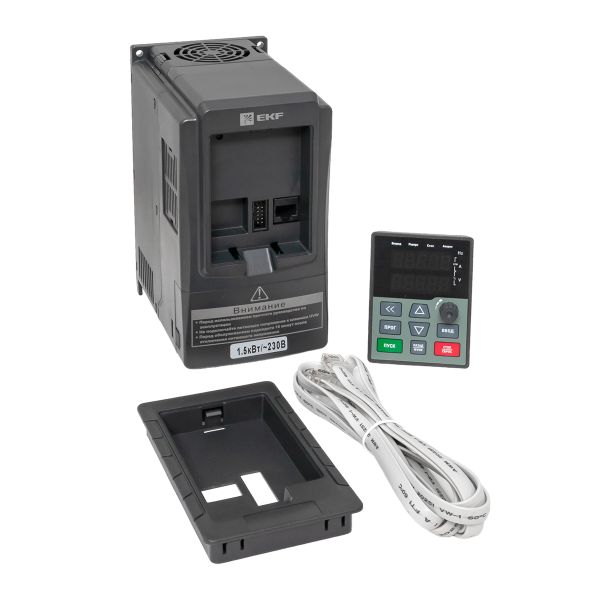

Комплект поставки:

• Преобразователь – 1 шт.
• Руководство – 1 экз.
• Паспорт – 1 экз.
• Крепёж – 1 компл.
• Кабель для панели – 1 шт.

Сертификация и соответствие:

Декларация ЕАЭС RU Д-CN.PA12.B.22699/25, ТР ТС 004/2011, 020/2011. Изготовитель – Китай.

Гарантийные обязательства:

Гарантия 36 месяцев, срок службы ≥10 лет.
