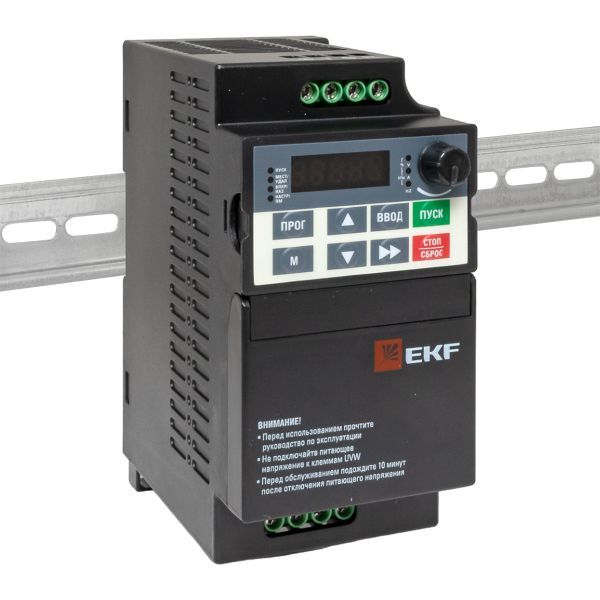

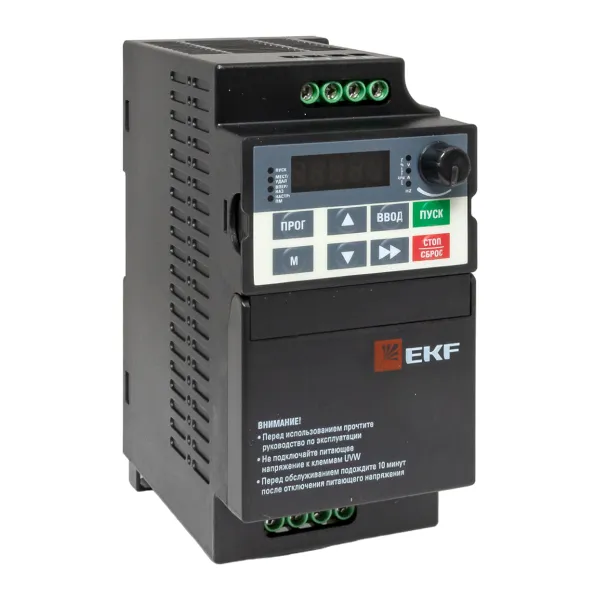

Преобразователь частоты EKF Basic Vector-80 VT80-0R7-1
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Преобразователь частоты EKF Basic Vector-80 VT80-0R7-1 представляет собой компактное высокоэффективное устройство, разработанное для управления асинхронными электродвигателями в однофазных сетях переменного тока напряжением 195–265 В с допустимым отклонением ±15%. Модель относится к бюджетной общепромышленной серии Vector-80 Basic и обеспечивает точное регулирование скорости вращения двигателя, снижение энергопотребления до 30% и более, а также надёжную защиту оборудования от перегрузок и аварийных режимов. Преобразователь выполнен в корпусе класса защиты IP21 и предназначен для стационарного монтажа в закрытых шкафах управления. Встроенный тормозной модуль отсутствует (индекс «B» не указан), что делает устройство экономически выгодным для применений, не требующих динамического торможения. Платы управления и силовая часть покрыты защитным лаком, что обеспечивает устойчивость к воздействию пыли и влаги, а продуманное расположение компонентов способствует свободной конвекции воздуха и эффективному охлаждению. Преобразователь оснащён светодиодной панелью управления с пятиразрядным дисплеем, которая отображает все ключевые рабочие параметры и позволяет быстро настраивать систему и проводить диагностику. Модель имеет сверхкомпактные габариты (72 × 152 × 126 мм) и вес всего 1 кг, что делает её идеальной для применения в ограниченном пространстве шкафов управления.

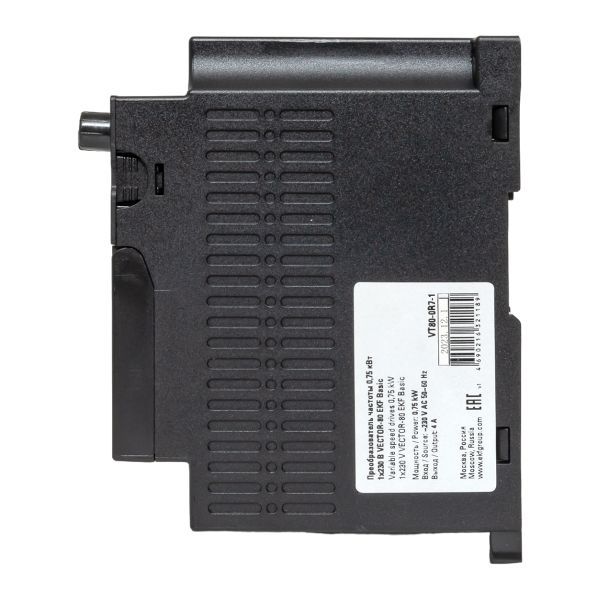

Расшифровка условного обозначения (код типа):
- VT80 — серия: Vector-80 EKF Basic (общепромышленный преобразователь частоты компактного исполнения).
- 0R7 — номинальная мощность двигателя: 0,75 кВт.
- -1 — тип питания: однофазное напряжение 195–265 В (номинальное 230 В).
- Отсутствие буквы B — встроенный тормозной модуль не предусмотрен.
Основные технические характеристики:
| Параметр | Значение |
| Входное напряжение | 1×195–265 В переменного тока, ±15% |
| Входная частота сети | 50/60 Гц |
| Количество входных фаз | 1 |
| Номинальная мощность двигателя | 0,75 кВт |
| Полная мощность, кВА | 1,5 |
| Номинальный входной ток, А | 8,2 |
| Номинальный выходной ток, А | 4,0 |
| Перегрузочная способность | 150% в течение 60 с |
| Выходное напряжение | 0–230 В, регулируемое |
| Выходная частота | 0–400 Гц |
| Несущая частота ШИМ | 1,0–16,0 кГц |
| Режимы управления | Бездатчиковое векторное управление (SVC) и скалярное V/f-управление |
| Пусковой момент | 150% при 1 Гц (в V/f-режиме) |
| Встроенный тормозной модуль | отсутствует |
| Класс защиты корпуса | IP21 |
| Габаритные размеры (Ш×В×Г), мм | 72 × 152 × 126 |
| Монтажные размеры (А×В), мм | 60 × 117 |
| Диаметр монтажных отверстий, мм | 4 |
| Вес нетто, кг | 1,0 |
| Тепловыделение при номинальной нагрузке, кВт | 0,030 |
| Температура окружающей среды при эксплуатации | −10…+50 °C |
| Температура хранения | −25…+50 °C |
| Относительная влажность | ≤ 90% (без конденсации) |
| Климатическое исполнение | УХЛ4 |
| Срок службы, лет | не менее 3 |
| Гарантия, лет | 1 |
Функциональные возможности и особенности:
- Режимы управления – бездатчиковое векторное управление (SVC) и скалярное V/f-управление.
- Управление пуском и остановом – прямой пуск, пуск с предварительным возбуждением, поиск оборотов вращающегося двигателя.
- Отсутствие тормозного модуля – экономичное решение для применений без динамического торможения.
- Защитные функции – более 30 видов защит: от перегрузки по току, перенапряжения, пониженного напряжения, короткого замыкания, замыкания на землю, обрыва фаз, перегрева модуля IGBT и двигателя.
- Интерфейсы – встроенный порт RS-485 с поддержкой протокола Modbus RTU.
- Входы/выходы – 4 дискретных входа, 1 аналоговый вход (0–10 В / 4–20 мА), 1 аналоговый выход, 1 релейный выход.
- Программируемые функции – встроенный ПЛК (16 ступеней), ПИД-регулятор, режим частоты качания, функции счёта и длины.
- Дополнительно – автоматическая стабилизация напряжения, ограничение крутящего момента, режим «спящий/пробуждение».
Особенности монтажа и подключения:

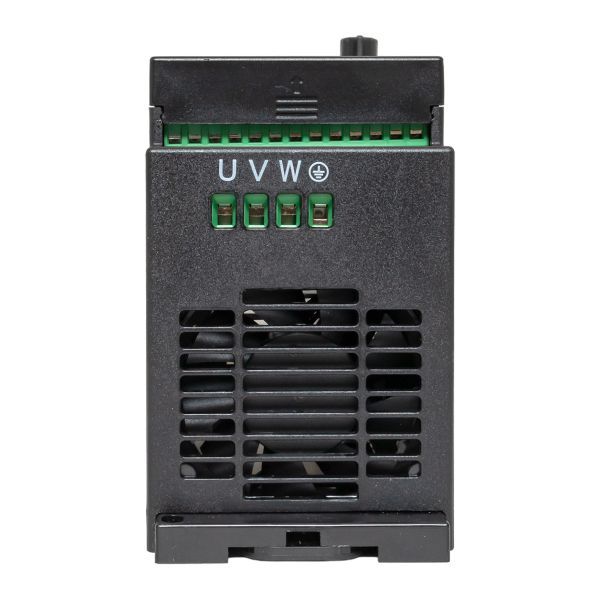

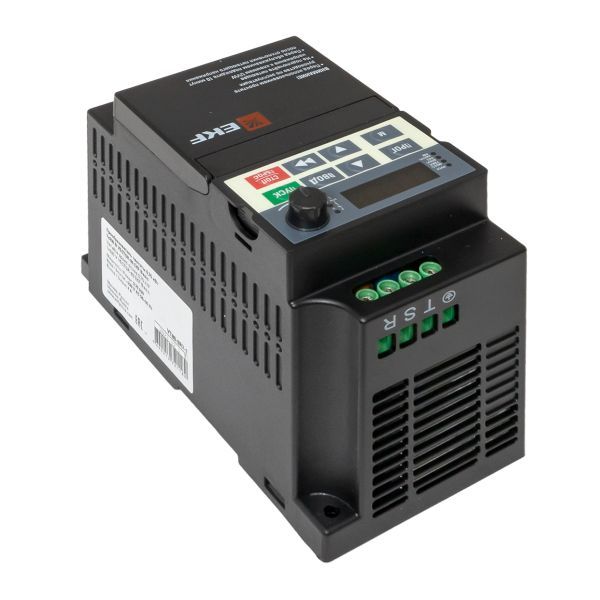

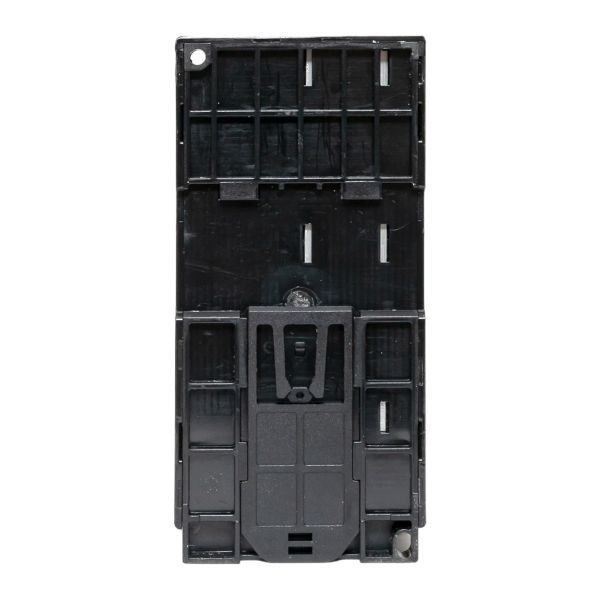

Вертикальный монтаж, зазоры сверху/снизу – не менее 100 мм. Крепление – 4 болта через отверстия диаметром 4 мм (габариты 72×152 мм). Силовые клеммы: L, N – вход; U,V,W – двигатель; PE – заземление. Кабели управления – экранированные, отдельно от силовых, длина аналоговых линий до 20 м. Перед монтажом – отключить питание, дождаться разрядки (индикатор CHARGE погас, напряжение
Области применения:
- Вентиляция и кондиционирование.
- Насосное оборудование малой мощности.
- Конвейеры малой мощности.
- Мешалки, упаковочные машины.
Комплект поставки:
- Преобразователь – 1 шт.
- Руководство по эксплуатации – 1 экз.
- Паспорт – 1 экз.
- Крепёжные элементы – 1 компл.
Сертификация и соответствие:
Декларация ЕАЭС N RU Д-CN.HX37.B.07162/20, ТР ТС 004/2011, 020/2011. Изготовитель – CECF Electric Trading (Shanghai) Co., Ltd (Китай).
Гарантийные обязательства:
Гарантия 1 год, срок службы ≥3 лет.
Технические характеристики
- Векторный без обратной связи (SVC)
- Скалярный (V/F)
- Для вентиляции
- Для водоотведения
- Для водоснабжения
- Для конвейеров
- Для насосов
- Для промышленных машин
- Для станков
- Для холодильного оборудования
- Для центрифуг
- Встроенный ПЛК
- ПИД-регулятор
- Настенный
- Шкафный
