Поплавковый датчик уровня жидкости Innolevel IL-BA-VH-S3/8PF-S45
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание

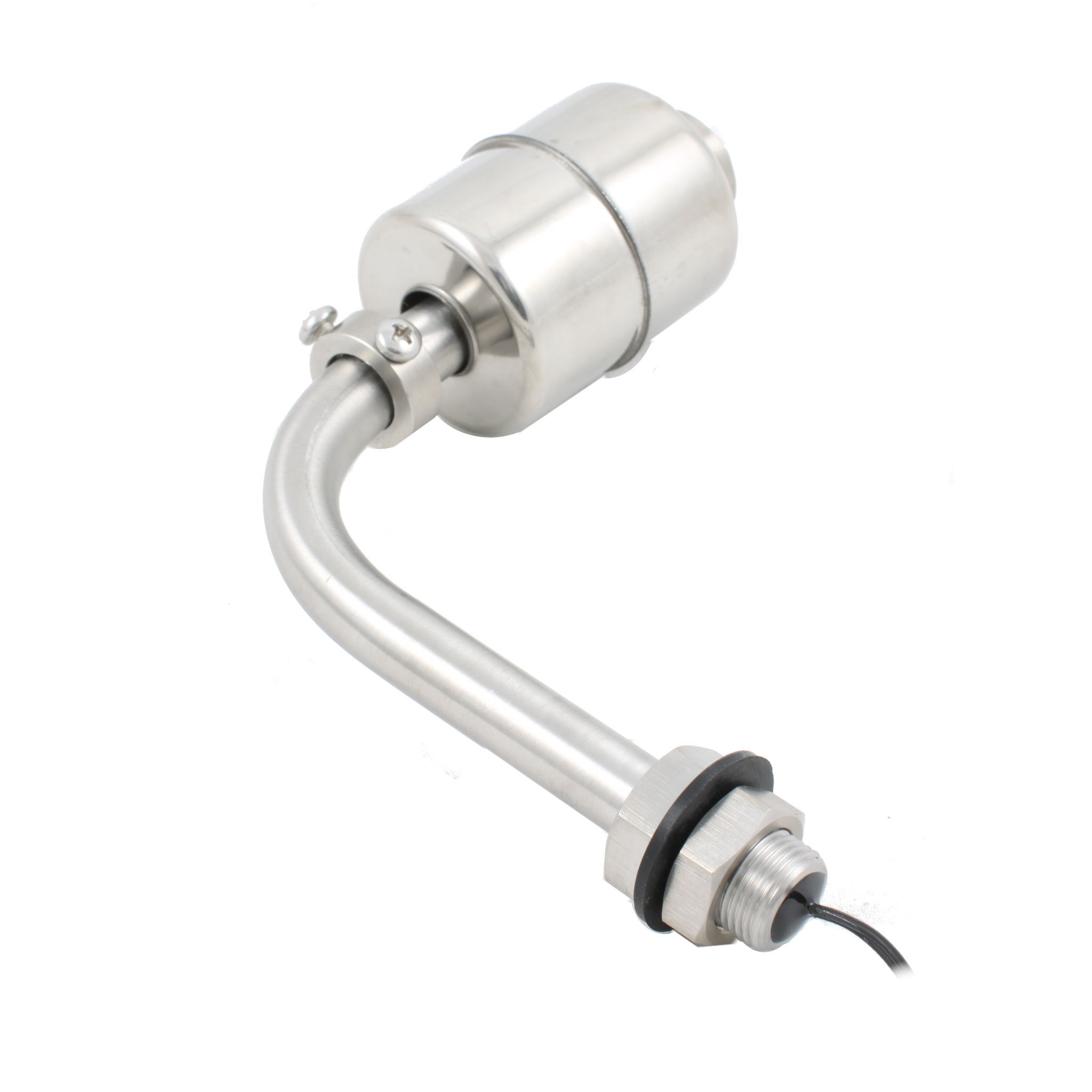

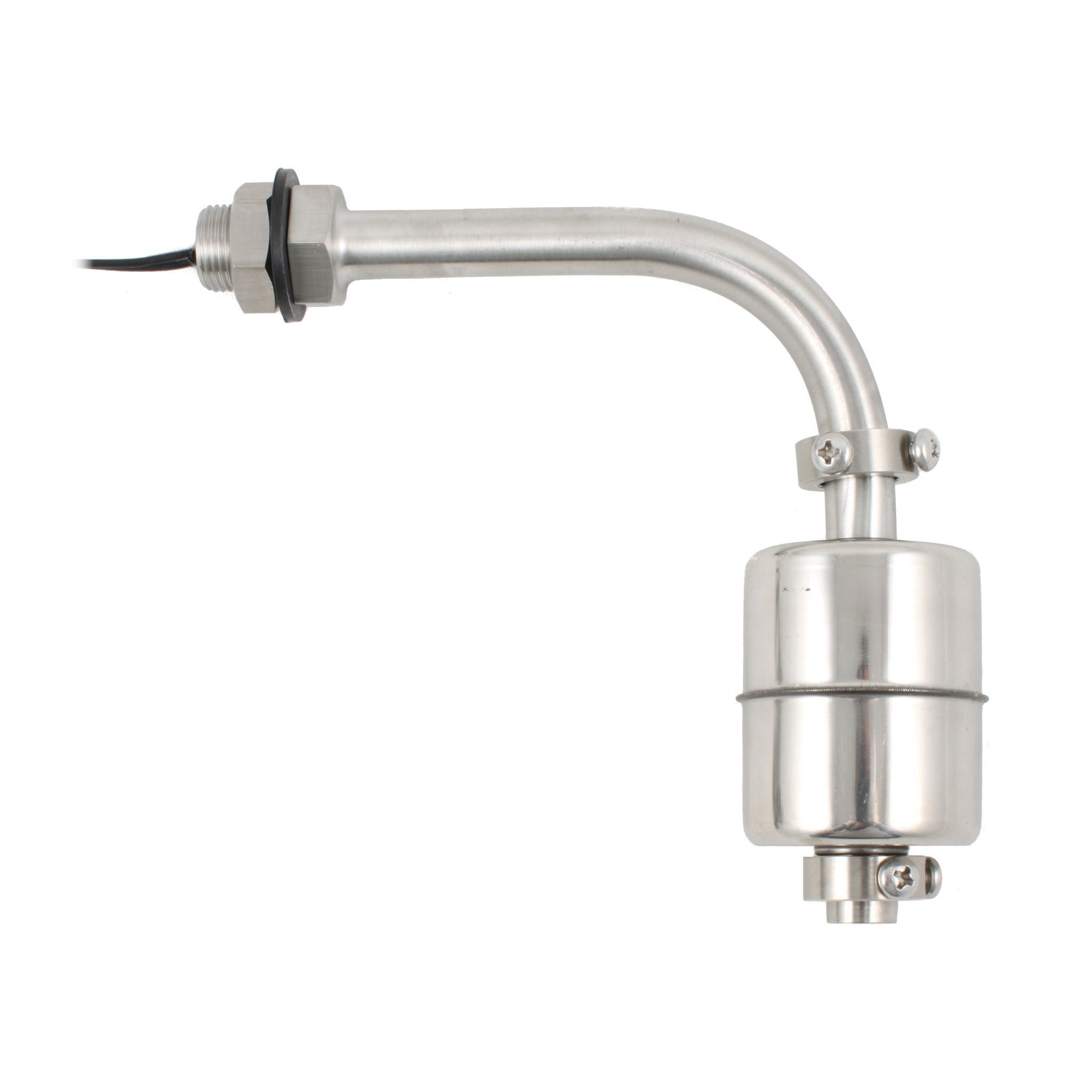

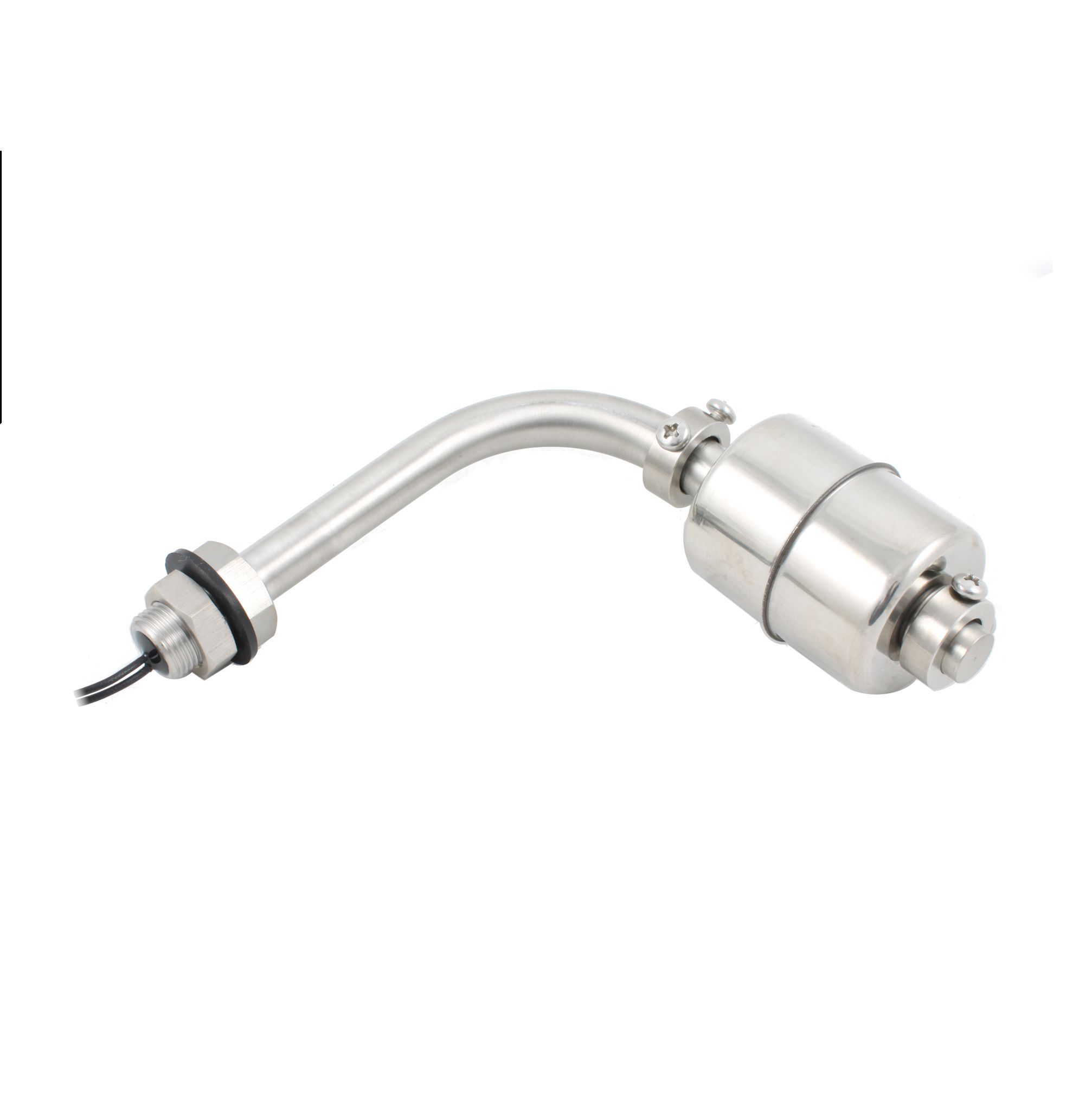

Поплавковый датчик уровня жидкости Innolevel серии BA-VH IL-BA-VH-S3/8PF-S45 в Г-образном исполнении предназначен для мониторинга уровня жидких сред. Прибор применяется для пищевых и непищевых жидкостей. Устройство востребовано в резервуарах, емкостях и водоемах. Модель IL-BA-VH-S3/8PF-S45 оснащена поплавком диаметром 45 мм из нержавеющей стали, резьбовым соединением 3/8"PF из нержавеющей стали и кабелем длиной 0,5 метра. Г-образная конструкция позволяет устанавливать датчик с боковым подводом. Датчик размещается в контролируемой емкости на требуемом уровне срабатывания.
Назначение:
Контроль уровня жидких сред. Сигнализация достижения заданного уровня жидкости. Применение для пищевых и непищевых жидкостей. Эксплуатация в резервуарах, емкостях и водоемах.
Принцип работы:
В основе устройства лежит поплавок, размещаемый в контролируемой емкости на специальном стержне. Срабатывание механического поплавка происходит при достижении поверхностью жидкости необходимого уровня. Поплавок всплывает и вызывает замыкание контактов через шток. При снижении уровня жидкости поплавок опускается, возвращая контакты в исходное положение.
Особенности и преимущества Innolevel серии BA-VH IL-BA-VH-S3/8PF-S45:
- Г-образное исполнение для бокового монтажа.
- Высокая степень защиты IP67.
- Рабочее давление до 10 бар.
- Температура контролируемой среды до +120 °С.
- Возможность изменения логики работы на противоположную (нормально закрытый или нормально открытый) путем переворота поплавка на 180°.
- Увеличенный диаметр поплавка 45 мм для надежного срабатывания.
- Материалы, подходящие для пищевых и непищевых жидкостей.
- Простота конструкции и надежность.
Технические характеристики Innolevel серии BA-VH IL-BA-VH-S3/8PF-S45:
- Назначение: контроль уровня жидких сред.
- Тип датчика: поплавковый.
- Исполнение: Г-образное.
- Материал рабочей части: нержавеющая сталь SUS304.
- Степень защиты: IP67.
- Электрическое соединение: кабель 0,5 метров.
- Резьба: 3/8"PF.
- Материал резьбы и стержня: нержавеющая сталь SUS304.
- Материал поплавка: нержавеющая сталь SUS304.
- Выходной сигнал: 220 В перем. ток, 0,5 А; 24 В пост. ток, макс. 0,7 А.
- Температура контролируемой среды: от -20 до +120 °С.
- Давление процесса: макс. 10 бар.
- Температура хранения и транспортировки: от -20 до +80 °С.
- Общий вес: прибл. 0,2 кг.
- Диаметр поплавка: 45 мм.
- Бренд: Innolevel.
Условия функционирования:
- Температура контролируемой среды: от -20 до +120 °С.
- Давление процесса: макс. 10 бар.
- Температура хранения и транспортировки: от -20 до +80 °С.
- Степень защиты: IP67.
Монтаж:
- Установка в контролируемой емкости на требуемом уровне срабатывания.
- Подключение кабеля согласно схеме.
- Возможность изменения логики работы: демонтировать стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, установить шайбу на место.
- Резьбовое соединение уплотняется согласно инструкции.
- Не допускается превышение рабочего давления и температуры.
Комплект поставки:
Поплавковый датчик уровня жидкости Innolevel серии BA-VH IL-BA-VH-S3/8PF-S45, руководство по эксплуатации, паспорт изделия.
Срок службы и гарантия:
- Гарантийный срок: 12 месяцев с момента передачи товара Покупателю либо транспортной компании.
Технические характеристики
Общие характеристики
Производитель INNOLEVEL Серия BA-VH Функции Сигнализация уровня Тип измерения Дискретный Тип Поплавковый Расположение оси крепежного отверстия датчика в резервуаре Горизонтальный Тип среды Жидкости Рабочая среда- Антифриз
- Вода
- Масло
- Омывающая жидкость
- Охлаждающая жидкость
- Соль
- Топливо
- Емкости
- Резервуар
- Переменный
- Постоянный
- 220 В
- 24 В
- 0,5 А
- 0,7 А
