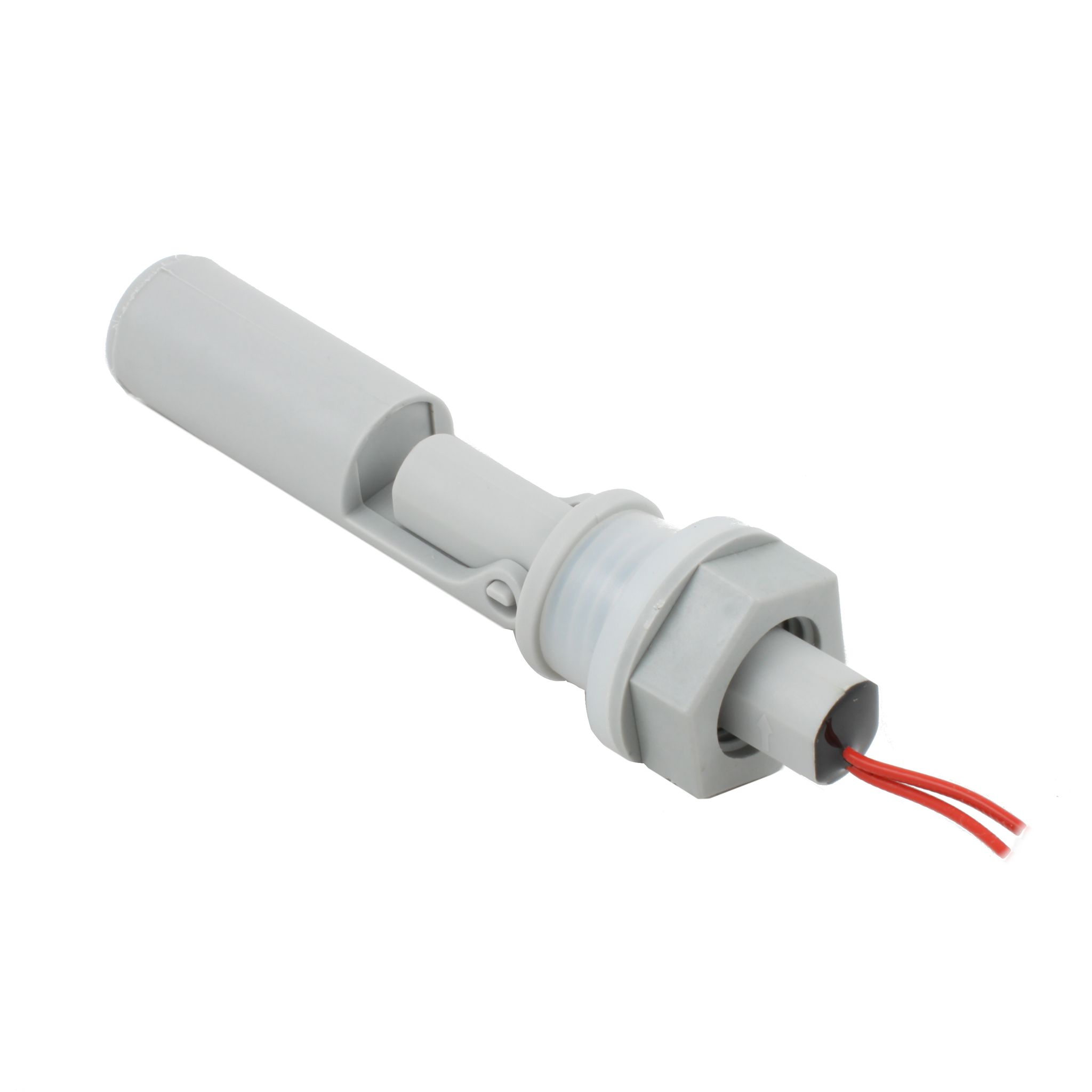

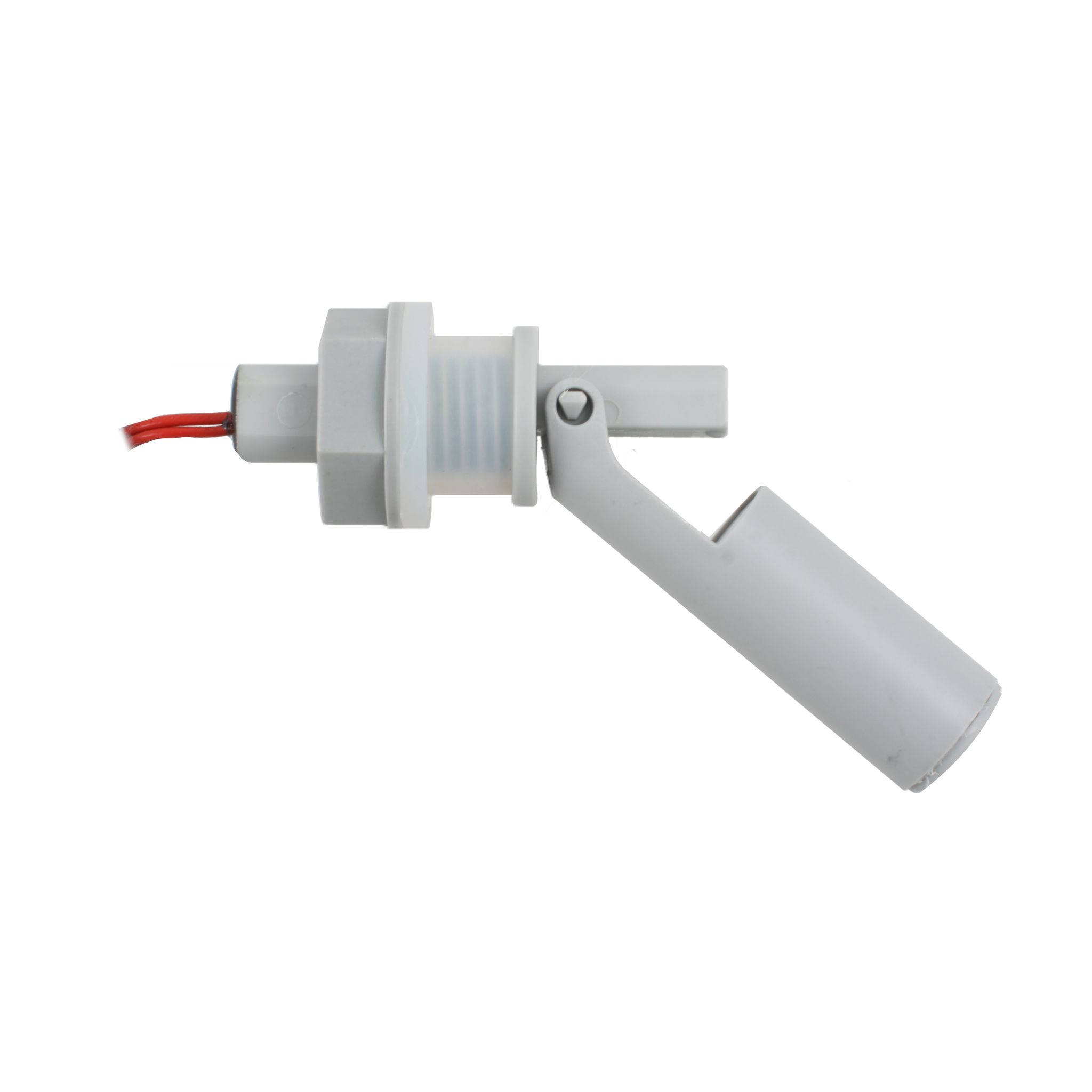

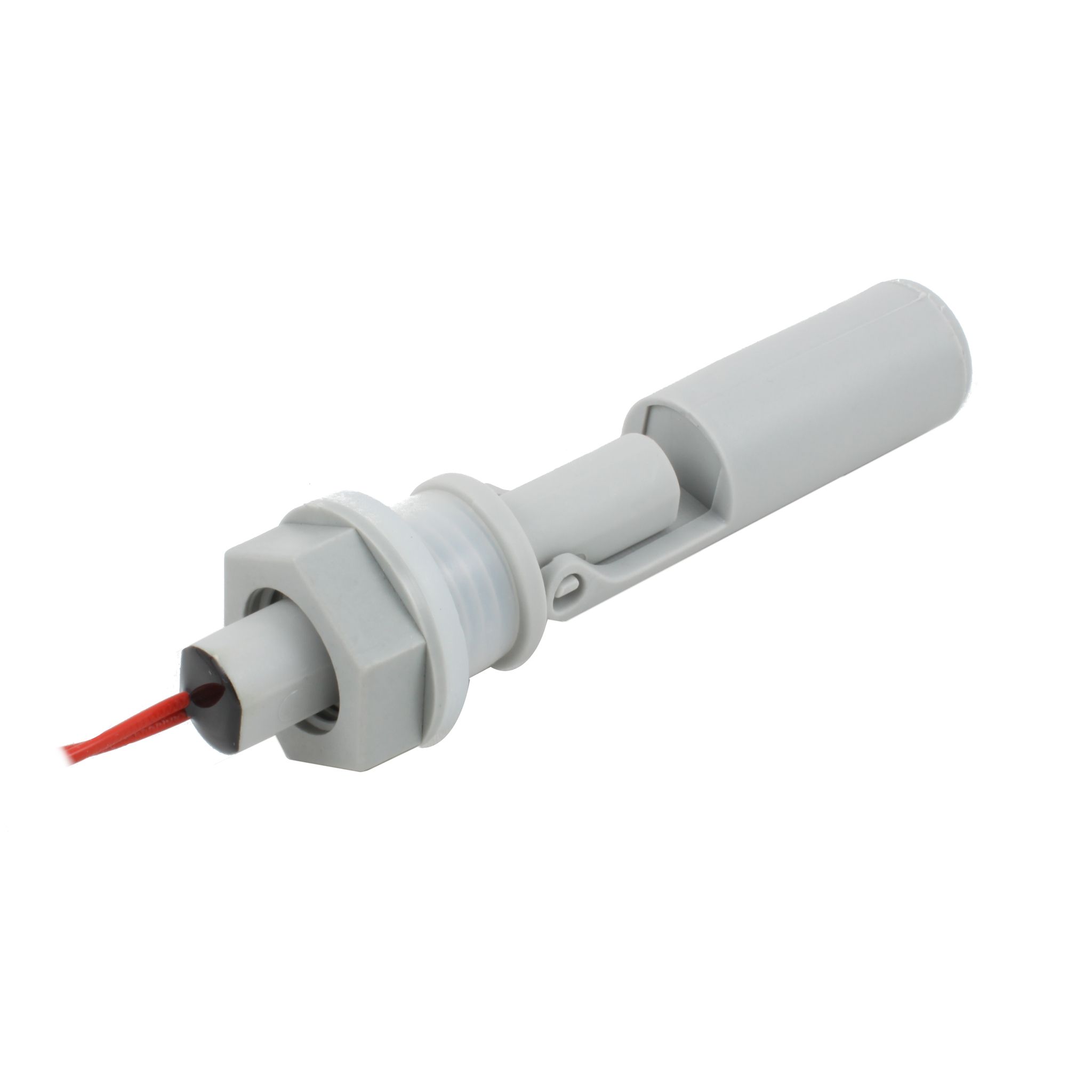

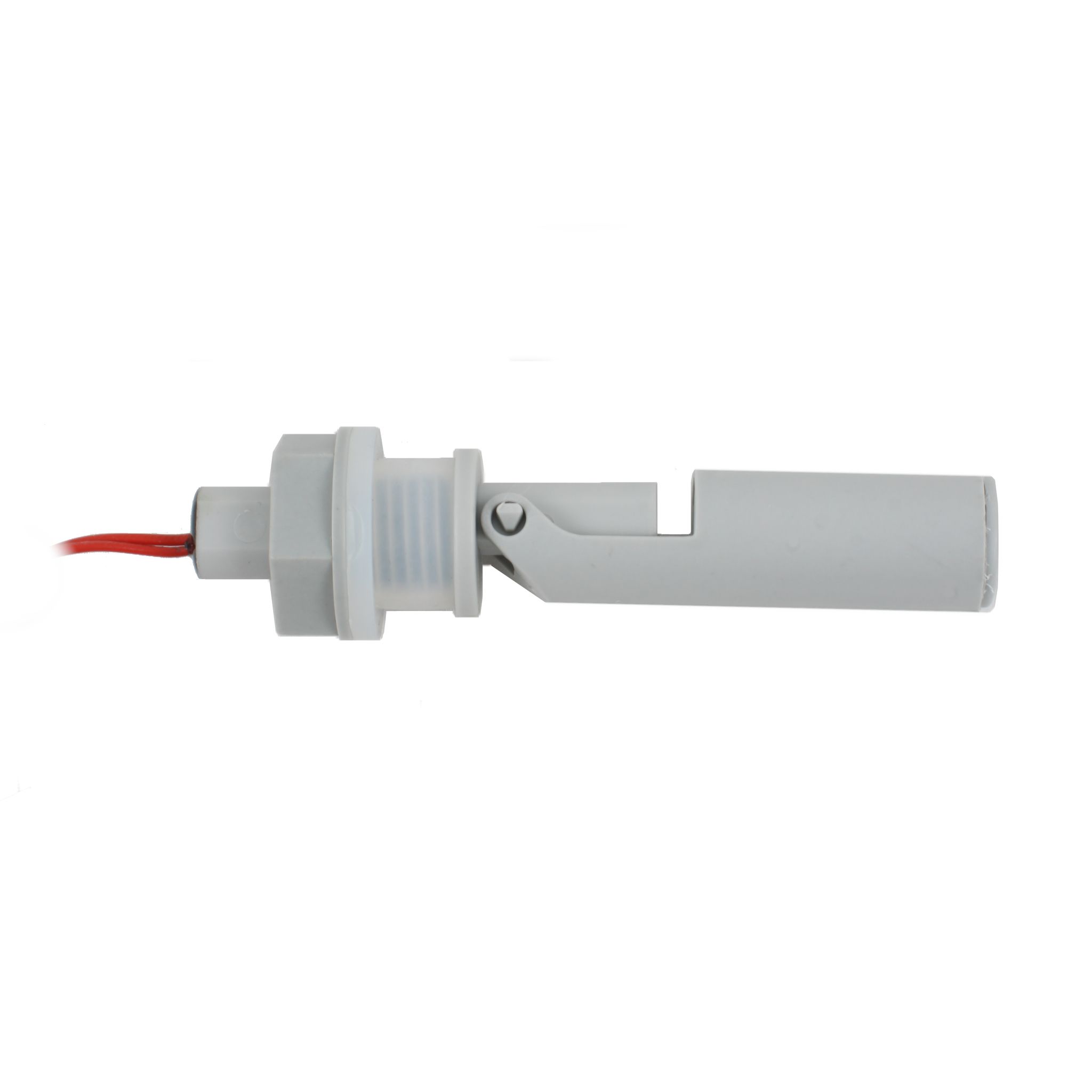

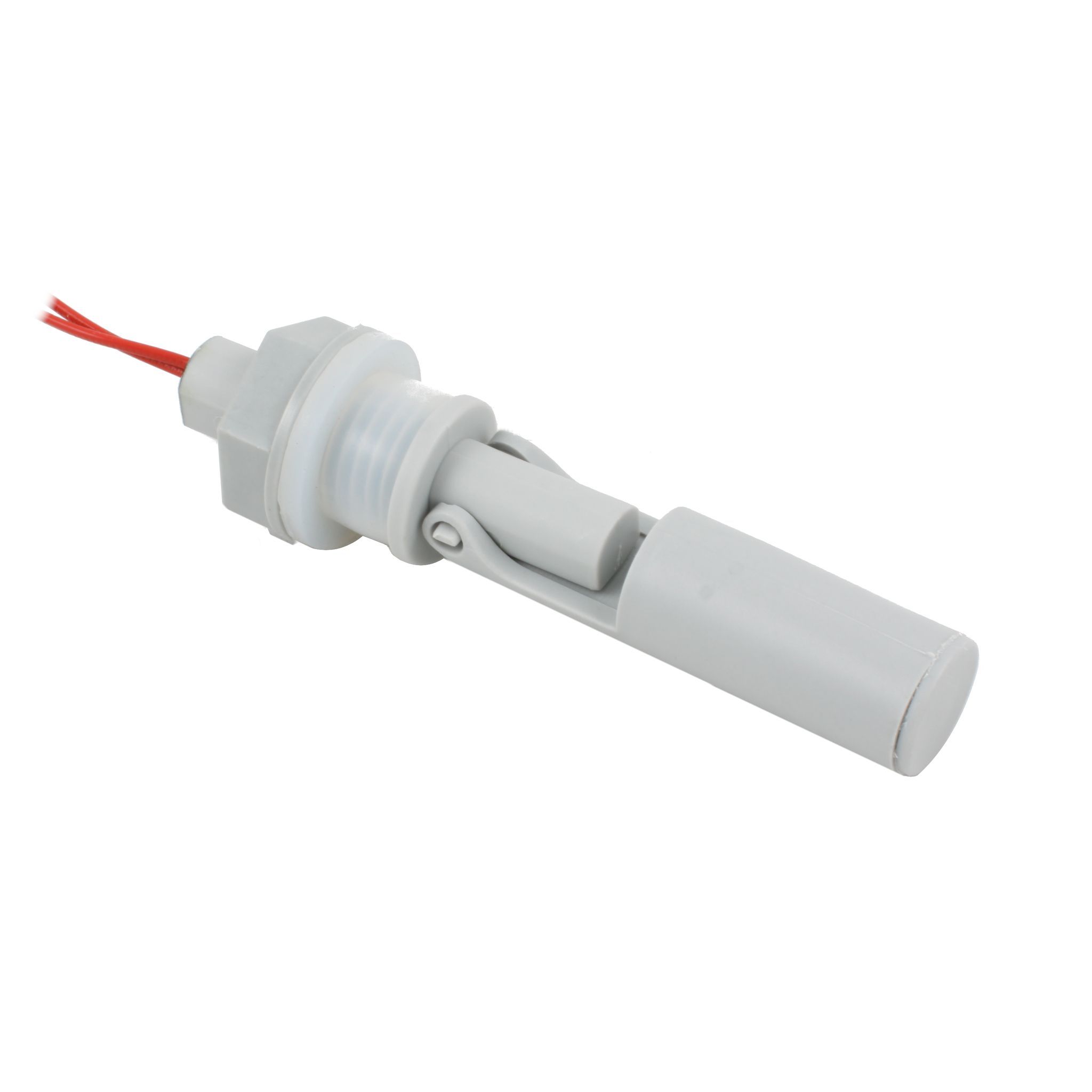

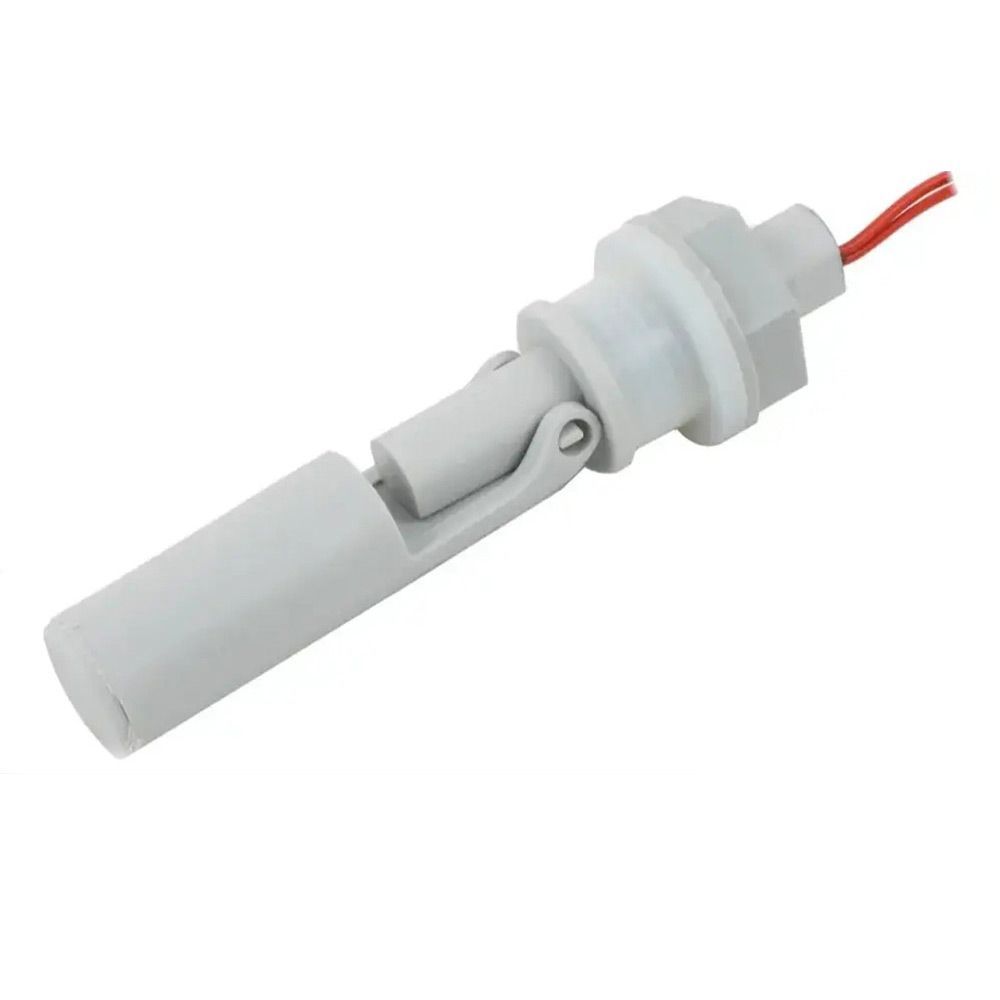

Поплавковый датчик уровня жидкости Innolevel IL-BA-H-F16-F
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Поплавковый датчик уровня жидкости Innolevel серии BA-H IL-BA-H-F16-F в горизонтальном исполнении предназначен для мониторинга уровня жидких сред. Прибор применяется для пищевых и непищевых жидкостей. Устройство востребовано в резервуарах, емкостях и водоемах. Модель IL-BA-H-F16-F оснащена поплавком из PVDF, резьбовым соединением M16 из PVDF и кабелем длиной 0,5 метра. Датчик размещается в контролируемой емкости на требуемом уровне срабатывания.
Назначение:
Контроль уровня жидких сред. Сигнализация достижения заданного уровня жидкости. Применение для пищевых и непищевых жидкостей. Эксплуатация в резервуарах, емкостях и водоемах.
Принцип работы:
В основе устройства лежит поплавок, размещаемый в контролируемой емкости. Срабатывание механического поплавка происходит при достижении поверхностью жидкости необходимого уровня. Поплавок всплывает и вызывает замыкание контактов через шток. При снижении уровня жидкости поплавок опускается, возвращая контакты в исходное положение.
Особенности и преимущества Innolevel серии BA-H IL-BA-H-F16-F:
- Горизонтальное исполнение для бокового монтажа.
- Высокая степень защиты IP67.
- Рабочее давление до 10 бар.
- Температура контролируемой среды до +120 °С.
- Возможность изменения логики работы на противоположную (нормально открытый или нормально закрытый) путем переворота поплавка на 180°.
- Поплавок из PVDF.
- Резьба M16.
- Материалы, подходящие для пищевых и непищевых жидкостей.
Технические характеристики Innolevel серии BA-H IL-BA-H-F16-F:
- Назначение: контроль уровня жидких сред.
- Тип датчика: поплавковый.
- Исполнение: горизонтальное.
- Материал рабочей части: PVDF.
- Степень защиты: IP67.
- Электрическое соединение: кабель 0,5 метров.
- Резьба: M16.
- Материал резьбы и корпуса: PVDF.
- Материал поплавка: PVDF.
- Выходной сигнал: 220 В перем. ток, 0,5 А; 24 В пост. ток, макс. 0,7 А.
- Температура контролируемой среды: от -20 до +120 °С.
- Давление процесса: макс. 10 бар.
- Общий вес: прибл. 0,2 кг.
- Бренд: Innolevel.
Условия функционирования:
- Температура контролируемой среды: от -20 до +120 °С.
- Давление процесса: макс. 10 бар.
- Степень защиты: IP67.
Монтаж:
- Установка в контролируемой емкости на требуемом уровне срабатывания.
- Подключение кабеля согласно схеме.
- Возможность изменения логики работы: демонтировать стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, установить шайбу на место.
- Резьбовое соединение уплотняется согласно инструкции.
- Не допускается превышение рабочего давления и температуры.
Опции:
- Приварная бобышка IL-G1/2S из стали 3 для монтажа датчиков с резьбой 1/2NPT.
- Приварная бобышка IL-G1/2S-S304 из нержавеющей стали 304 для монтажа датчиков с резьбой 1/2NPT.
Комплект поставки:
Поплавковый датчик уровня жидкости Innolevel серии BA-H IL-BA-H-F16-F, руководство по эксплуатации, паспорт изделия.
Срок службы и гарантия:
- Гарантийный срок: 12 месяцев с момента передачи товара Покупателю либо транспортной компании.
Технические характеристики
Общие характеристики
Производитель INNOLEVEL Серия BA-H Функции Сигнализация уровня Тип измерения Дискретный Тип Поплавковый Расположение оси крепежного отверстия датчика в резервуаре Горизонтальный Тип среды Жидкости Рабочая среда- Антифриз
- Вода
- Масло
- Омывающая жидкость
- Охлаждающая жидкость
- Соль
- Топливо
- Емкости
- Резервуар
- Переменный
- Постоянный
- 220 В
- 24 В
- 0,5 А
- 0,7 А
