Переключатель на 3 положения с фиксацией, короткая ручка, 2NO, IP65, металл Meyertec MTB4-BD33

Name: Переключатель на 3 положения с фиксацией, короткая ручка, 2NO, IP65, металл Meyertec MTB4-BD33
Brand: Meyertec
SKU: 137145
Price: 784 RUB
Availability: InStock

Хиты продаж

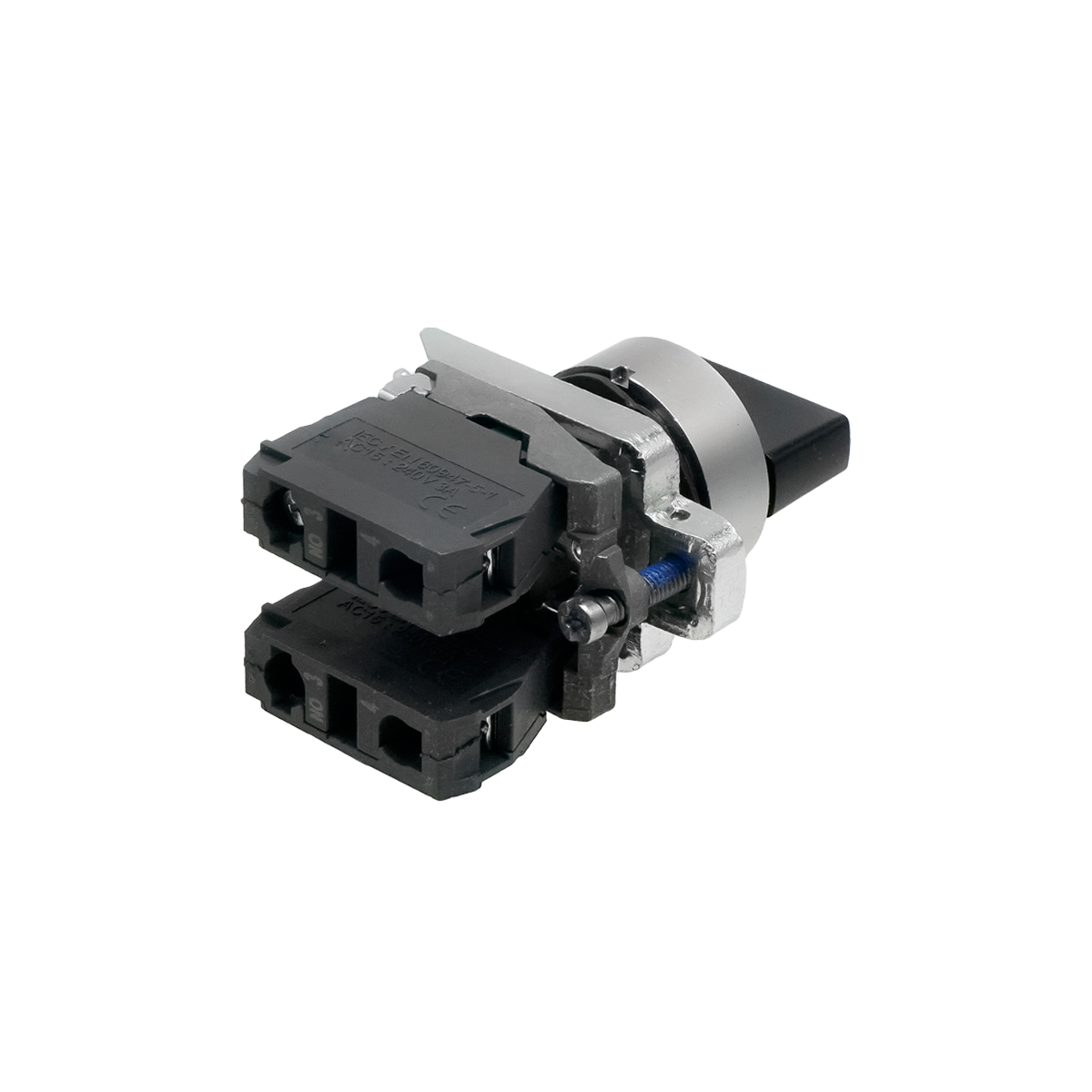

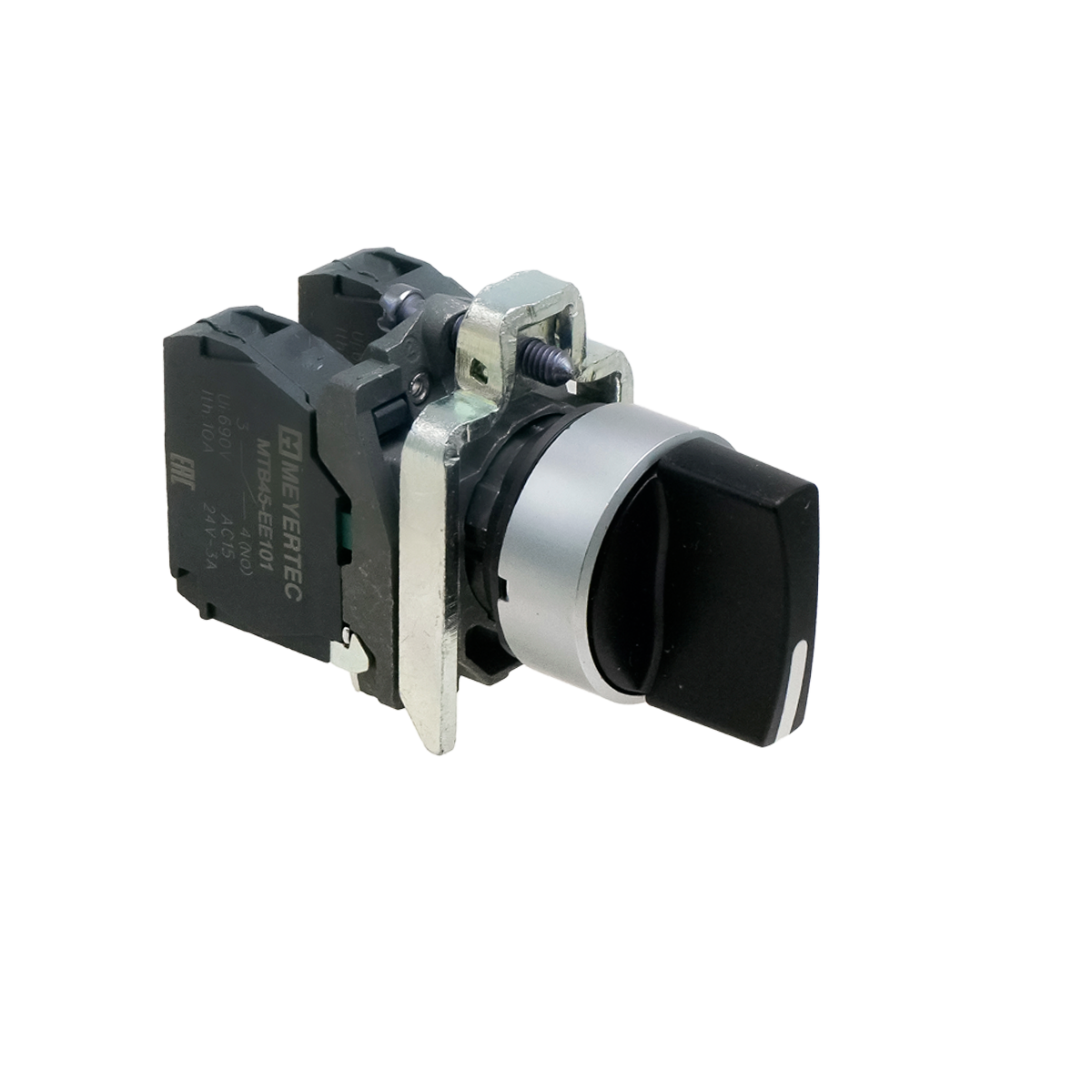

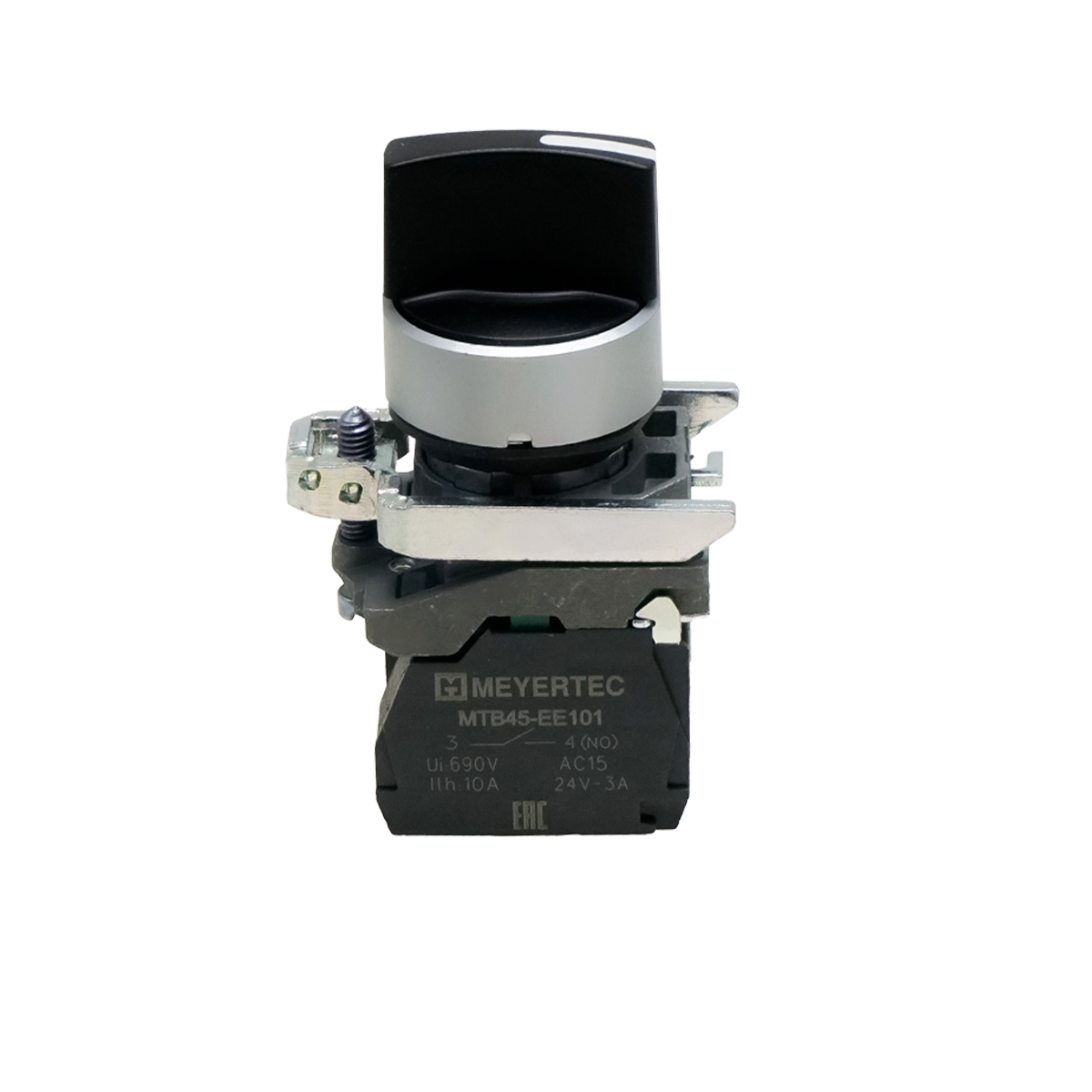

Переключатель на 3 положения с фиксацией, короткая ручка, 2NO, IP65, металл Meyertec MTB4-BD33 фото

Переключатель на 3 положения с фиксацией, короткая ручка, 2NO, IP65, металл Meyertec MTB4-BD33

В наличии

К сравнению

784.46 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 137145

Переключатель MTB4-BD33 (в сборе) предназначен для коммутации цепей управления и включения/отключения релейно-контакторной аппаратуры. Может использоваться для ручного запуска электрических приборов и машин с выбором режима работы и способов управления системами контроля, сигнализации и регистрации.

Категории

Напряжение питания

24V AC/DC

Цвет

черный

Установочный диаметр

22 мм

В наличии

К сравнению

784.46 ₽

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Переключатель для шкафа управления серии MTB4 с установочным диаметром 22 мм применяется в электрических цепях с переменным (до 690 В)/постоянным (до 400 В) напряжением и частотой тока 50/60 Гц.

Преимущества и особенности серии MTB4

Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
Повышенная стойкость металлической головки переключателя к коррозии за счет анодирования.
Расширяемая контактная группа: до 3 блок-контактов в один ряд с возможностью расширения контактной группы до 9 блок-контактов.
Компактный LED-модуль устанавливается в один ряд с блок-контактами.
Высокая механическая износостойкость (до 3 000 000 нажатий).
Наличие инструкции по установке в каждой индивидуальной упаковке.

Модульная серия MTB4 поставляется как в сборе (головка и основание с блок-контактами), так и отдельно компонентами, предназначена для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.

Для установки устройств управления серии MTB4 в корпуса пластиковых кнопочных постов необходимо самостоятельно предусмотреть заземление металлической части кнопки.

Наименование	Значение
Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны)	IP65
Степень защиты со стороны блок-контактов	IP20
Степень ударопрочности по ГОСТ EN IEC 62262	IK07
Установочный диаметр	22 мм
Температурный диапазон	Эксплуатация: от -25 °C до +55 °C Хранение: от -40 °C до +70 °C
Влажность	до 90 %, без образования конденсата
Предельная высота, не более	2000 м
Вибростойкость (при частоте 10–50 Гц)	15 g
Номинальный ток термической стойкости (Ith)	10 А
Номинальное напряжение изоляции (Ui)	690 В
Усилие нажатия кнопки:	10 Н
с 1 NO контактом
с 1 NC контактом	8 Н
Усилие нажатия кнопки от дополнительно установленного блок-контакта:	0,8 Н
с 1 NO контактом
с 1 NC контактом	0,6 Н
Размер и тип подключаемых проводов:	1 × 0,5 мм2 (20 AWG) жесткий или мягкий
минимальные значения
максимальные значения	2 × 1,5 мм2 (16 AWG) с кабельным наконечником, 1 × 2,5 мм2 (14 AWG) без кабельного наконечника
Механическая износостойкость
головка грибовидной кнопки:	3 × 10⁵ циклов
головки переключателей с подсветкой	1 x 10⁵ циклов
остальные головки кнопок и переключателей	3 x 10⁶ циклов
Электрический срок службы	1 x 10⁵ циклов при переменном напряжении
Материал изготовления:
головка	Сплав на основе цинка с анодированным покрытием
толкатель	РВТ (полибутилентерефталат)
основание	Сплав цинка
контакты	Сплав серебра и никеля
корпус блок-контактов	РВТ (полибутилентерефталат)
Толщина стенки шкафа	1...6 мм
Ремонтопригодность	Неремонтопригодны
Комплектация изделия	Изделие в сборе и по компонентам

Категории нагрузок

Параметр	Значение
Категории применения	АС-15, DС-13
Средняя частота коммутаций	3600 цикл/час
Коэффициент загрузки	0,5
Частота переменного тока	50...60 Гц

Характеристики модуля подсветки

Параметр	Значение
Номинальное напряжение	220 В AC/DC или 24 В AC/DC
Срок службы	≥ 30 000 часов
Цвет светодиода	белый, зеленый, красный, желтый, синий.

Номинальный коммутируемый ток по ГОСТ 60947–5–1

Номинальное рабочее напряжение (Ue), В	Номинальный рабочий ток АС	Номинальный рабочий ток DС
	15, А	13, А
125	—	0,55
240	3	—
250	—	0,27
380	2,5	—
