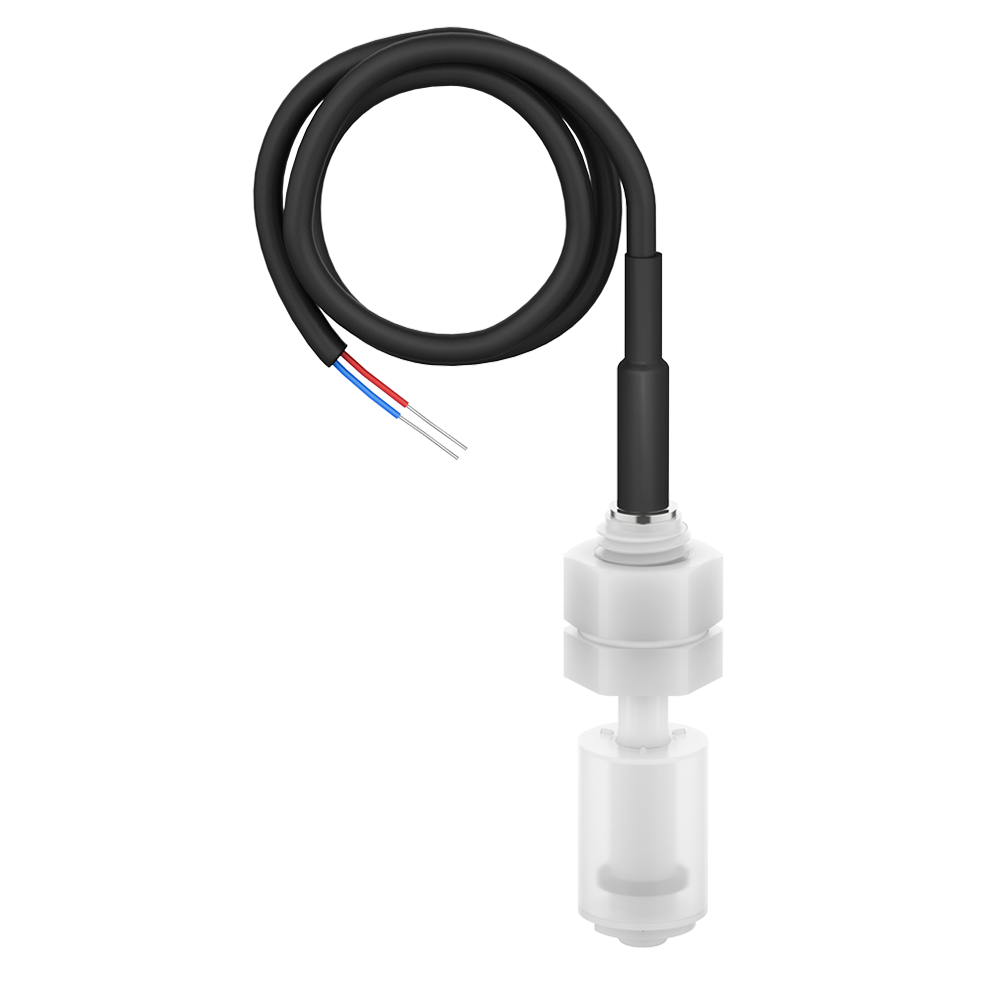

Сигнализатор уровня поплавковый Овен ПДУ-П.1Н.150.G1
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Поплавковый сигнализатор уровня Овен ПДУ‑П.1Н.150.G1 с герконовым переключателем предназначен для дискретного контроля предельных значений уровня химически агрессивных жидких сред. Модель оснащена резьбовым присоединением G1, имеет наружный тип монтажа и подключается через разъем DIN 43650 А. Прибор работает в средах, совместимых с материалами рабочей части (кислоты, щелочи, нефтепродукты, пищевые жидкости), обеспечивая стабильную коммутацию благодаря свободному ходу поплавка.
Назначение:
Датчик применяется в системах контроля и регулирования уровня жидкостей в технологических емкостях. Устройство востребовано в химической отрасли для кислот и оснований, в пищевой промышленности для уксуса, молочной и лимонной кислоты, пива, в добывающем секторе для нефти, масел и смазочных материалов, на станциях водоподготовки для хлорированной воды, гидрохлорида натрия и реагентов. Принцип действия основан на замыкании или размыкании геркона под воздействием магнитного поля магнита, встроенного в поплавок.
Преимущества:
- Применение высококачественных химически стойких материалов (поливинилденфторид PVDF, фторполимер PFA и перфторэластомер FFKM) гарантирует длительную безаварийную работу с агрессивными жидкостями.
- Герметичный корпус со степенью защиты IP68 для погружной части и IP65 для наружной обеспечивает полную пылевлагонепроницаемость и устойчивость к неблагоприятным условиям.
- Расширенный температурный диапазон рабочей среды от -20 до +125 °С позволяет использовать датчик в процессах с нагревом и охлаждением.
- Высокая надежность герконовых переключателей подтверждена средней наработкой на отказ не менее 1 миллиона циклов срабатываний.
- Удобство подключения обеспечивается разъемом DIN 43650 А, что ускоряет монтаж и замену без необходимости разделки кабеля.
- Устойчивость к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 соответствует группе N2, что гарантирует стабильную работу в условиях промышленных вибраций.
- Допустимое отклонение от вертикальной оси при монтаже не превышает 35°, что упрощает установку в ограниченном пространстве.
Технические характеристики поплавкового сигнализатора уровня для химически агрессивных сред Овен ПДУ‑П.1Н.150.G1:
- Тип датчика: поплавковый герконовый.
- Количество сигнализируемых уровней: 1.
- Тип контактов: нормально разомкнутый.
- Длина штока L: 150 мм.
- Тип присоединения к процессу: резьба G1.
- Тип монтажа: наружный (резьбовое присоединение).
- Электрическое подключение: разъем DIN 43650 А.
- Материалы рабочей части: PVDF, PFA, FFKM.
- Степень защиты: IP68 для погружаемой части, IP65 для внешнего корпуса.
- Температура окружающей и контролируемой среды: от -20 до +125 °С.
- Давление контролируемой среды: не более 0,2 МПа.
- Плотность контролируемой среды: не менее 0,9 г/см³.
- Род тока: постоянный или переменный (частотой до 10 кГц).
- Максимальное коммутируемое напряжение: 180 В (постоянный ток), 130 В (переменный ток).
- Максимальный коммутируемый ток: 0,5 А.
- Максимальная коммутируемая мощность: 10 Вт/ВА.
- Средняя наработка на отказ: 1×10⁶ циклов.
- Средний срок службы: 8 лет.
- Устойчивость к вибрациям: группа N2 по ГОСТ Р 52931-2008.
Особенности монтажа и подключения:
- Монтаж датчика производится гаечным ключом за шестигранник штуцера, при этом устройство следует удерживать только за шток вблизи присоединительного узла.
- Подключение к внешним цепям осуществляется через разъем DIN 43650 А. Для монтажа проводов необходимо ослабить кабельный ввод углового соединителя, ввести разделанный кабель, подключить жилы к клеммам «1», «2» и «3» согласно схеме, после чего затянуть кабельный ввод и закрепить соединитель на корпусе датчика.
- Техническое обслуживание рекомендуется проводить не реже одного раза в 6 месяцев, включая осмотр на механические повреждения, удаление загрязнений и проверку качества крепления и подключения.
- Эксплуатация датчика с повреждениями и неисправностями запрещается.
Комплект поставки:
В комплект поставки входят датчик в соответствующем исполнении, паспорт с гарантийным талоном и руководство по эксплуатации.
Технические характеристики
Общие характеристики
Производитель ОВЕН Серия ПДУ-П Функции Сигнализация уровня Тип измерения Дискретный Тип Поплавковый Расположение оси крепежного отверстия датчика в резервуаре Вертикальный (наружный монтаж) Тип среды Жидкости Рабочая среда- Антифриз
- Вода
- Омывающая жидкость
- Охлаждающая жидкость
- Топливо
- Емкости
- Резервуар
- Переменный
- Постоянный
- Закрытые
- Открытые
- 130 В
- 180 В
