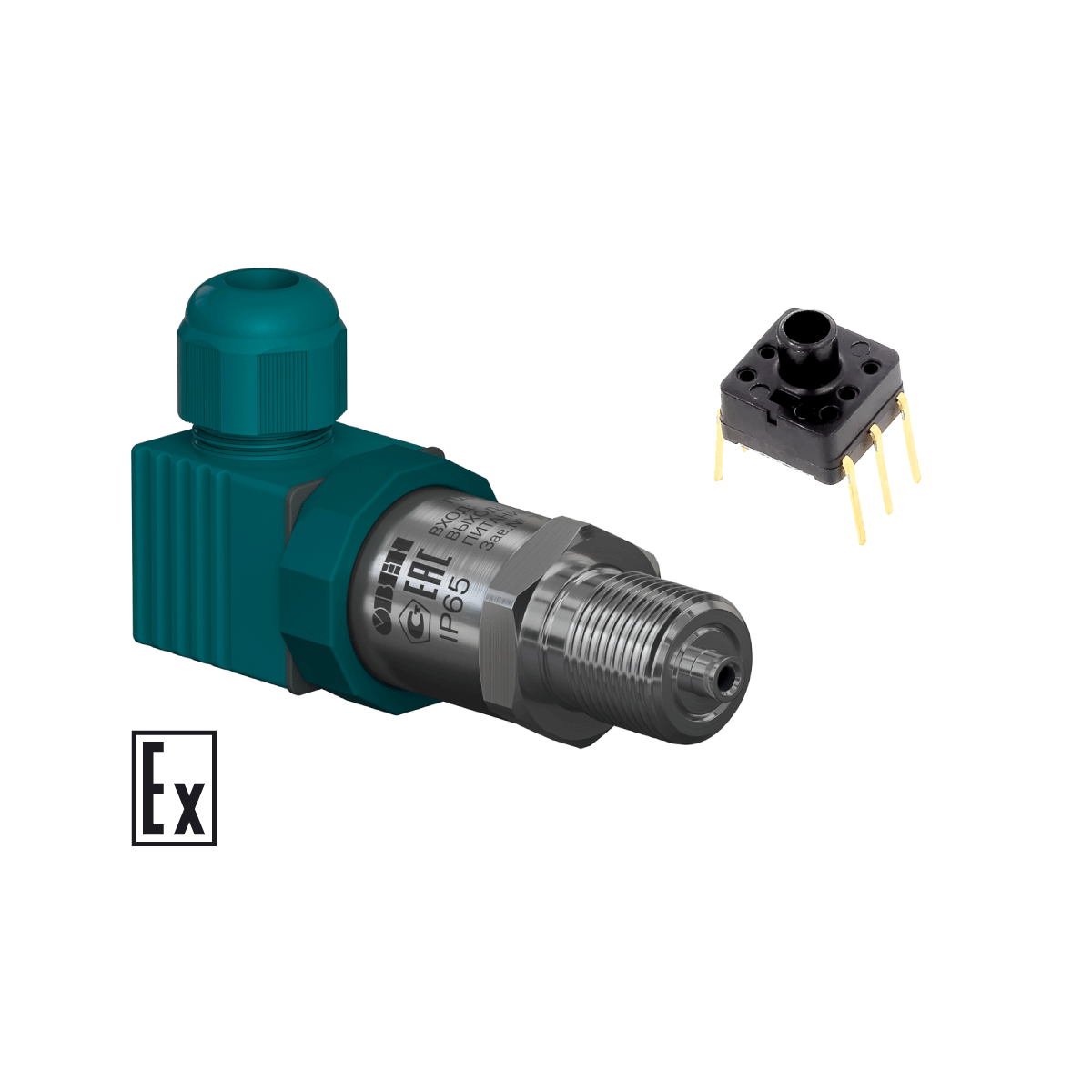

Датчик преобразователь давления Овен ПД100И-ДВ0,06-811-0,5-ЕХI

Датчик-преобразователь давления Овен ПД100И-ДВ0,06-811-0,5-ЕХI — это современный малогабаритный измерительный преобразователь, предназначенный для точного измерения вакуумметрического давления (разрежения) неагрессивных газовых сред во взрывоопасных зонах. Модель построена на базе высокочувствительного тензорезистивного сенсора с открытым кремниевым кристаллом, что позволяет надежно работать с воздухом, природным газом и другими горючими газами. Прибор имеет взрывозащищенное исполнение с видом «искробезопасная электрическая цепь» уровня 1Ex ia IIC T5 Gb и оснащен микропроцессорным нормировщиком с выходным сигналом 4...20 мА, реализованным по схеме 2-проводной токовой петли. Преобразователь внесен в Государственный реестр средств измерений, поставляется с заводской первичной поверкой и имеет межповерочный интервал 5 лет.

Назначение:

Преобразователь ПД100И-ДВ0,06-811-0,5-ЕХI применяется для измерения разрежения (вакуумметрического давления) неагрессивных к кремнию газов во взрывоопасных зонах. Датчик оптимально подходит для создания систем автоматического регулирования и управления в котельной автоматике, системах вентиляции, на тепловых пунктах и, благодаря взрывозащищенному исполнению, в газораспределительных системах, где требуется работа с природным газом или воздухом в потенциально взрывоопасной среде.

Особенности и преимущества:

• Взрывозащищенное исполнение: Датчик имеет маркировку взрывозащиты 1Ex ia IIC T5 Gb, что допускает его установку во взрывоопасных зонах и для работы с горючими газами (метан, печной газ).
• Специализация на газовых средах: Сенсор с открытым кремниевым кристаллом обеспечивает высокую чувствительность и стабильность при работе с неагрессивными газами, включая горючие.
• Специализация на низких давлениях: Верхний предел измерений 0,06 МПа (60 кПа) позволяет эффективно решать задачи по контролю тяги и разрежения в газоходах, вентиляционных каналах и котельном оборудовании.
• Защита от влаги и надежность: Плата нормирующего преобразователя покрыта специальным герметиком, что защищает электронику от воздействия влаги и конденсата, повышая общую надежность прибора в сложных условиях эксплуатации.
• Стабильность и точность измерений: Применение высокостабильного сенсора обеспечивает низкий гистерезис и минимальный дрейф «нуля». Класс точности 0,5 % гарантирует достоверность результатов измерения.
• Стандартный выходной сигнал 4...20 мА: Выходной сигнал, реализованный по схеме 2-проводной токовой петли, позволяет легко интегрировать датчик в существующие системы автоматизации, в том числе с использованием искробезопасных барьеров, подключать к контроллерам, регистраторам и другим устройствам сбора данных.
• Устойчивость к внешним воздействиям: Датчик соответствует группе исполнения V3 по механическим воздействиям и климатическому исполнению УХЛ3.1, что позволяет эксплуатировать его в различных климатических условиях.
• Гарантированная точность измерений: Датчик внесен в Госреестр СИ, проходит обязательную первичную поверку на заводе-изготовителе и имеет межповерочный интервал 5 лет, что подтверждает его высокие метрологические характеристики.

Технические характеристики датчика давления Овен ПД100И-ДВ0,06-811-0,5-ЕХI:

• Измеряемая величина: вакуумметрическое давление (разрежение).
• Верхний предел измерений (ВПИ): 0,06 МПа (60 кПа).
• Выходной сигнал: 4…20 мА (2-проводная токовая петля).
• Основная приведенная погрешность (класс точности): ±0,5 %.
• Напряжение питания: постоянный ток 12…36 В.
• Сопротивление нагрузки: 0…1,0 кОм (в зависимости от напряжения питания).
• Потребляемая мощность: не более 0,8 Вт.
• Присоединение к процессу: штуцер с резьбой М20×1,5 (манометрическая форма по ГОСТ 2405-88).
• Материал чувствительного элемента: кремний.
• Среда измерения: неагрессивные газы, в том числе горючие (воздух, природный газ, печной газ).
• Маркировка взрывозащиты: 1Ex ia IIC T5 Gb.
• Температура измеряемой среды: от -40 до +85 °С.
• Температура окружающего воздуха: от -40 до +80 °С.
• Климатическое исполнение: УХЛ3.1.
• Устойчивость к механическим воздействиям: группа исполнения V3 по ГОСТ Р 52931.
• Атмосферное давление рабочее: 84,0...106,7 кПа.
• Степень защиты корпуса: IP65.
• Межповерочный интервал: 5 лет.
• Методика поверки: КУВФ.406230.100 МП.
• Перегрузочная способность: не менее 200 % от ВПИ.
• Предельное давление перегрузки: не менее 300 % от ВПИ.
• Среднее время наработки на отказ: не менее 50 000 ч.
• Средний срок службы: 12 лет.
• Габаритный размер (по высоте): не более 95 мм.
• Масса: не более 0,2 кг.
• Масса в упаковке: не более 0,3 кг.

Комплект поставки:

В комплект поставки преобразователя давления Овен ПД100И-ДВ0,06-811-0,5-ЕХI входят: преобразователь давления, паспорт и руководство по эксплуатации, совмещенные с методикой поверки, а также гарантийный талон.
