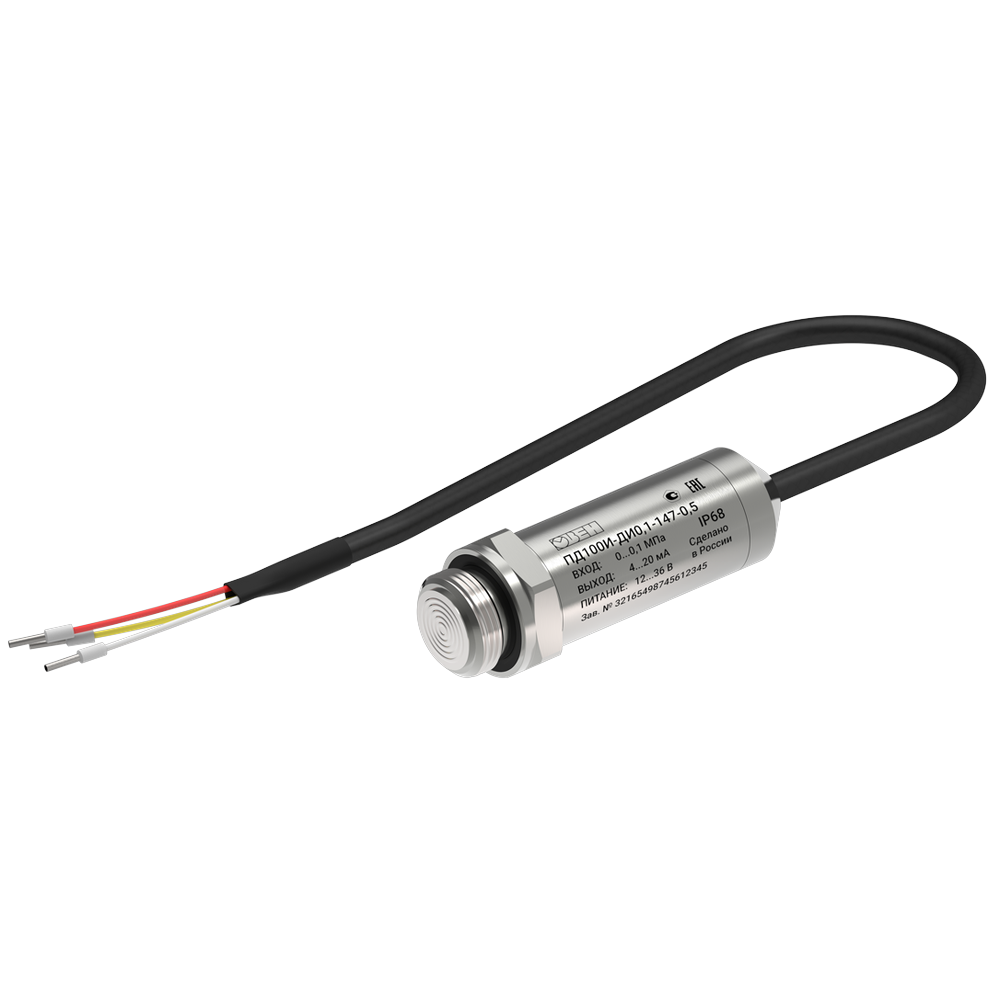

Датчик преобразователь давления Овен ПД100И ПД100И-ДИ1,0-117-0,5-100
Артикул:
Код производителя
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Датчик-преобразователь давления Овен ПД100И-ДИ1,0-117-0,5-100 измеряет избыточное давление от 0 до 1,0 МПа. Выходной сигнал 4-20 мА поступает на измеритель или вход контроллера.
Назначение:
Датчик применяют в затапливаемых тепловых камерах и на пищевых производствах. Герметичный корпус IP68 имеет неразъемный кабель с капилляром.
Особенности:
- Сенсор типа КНК с измерительной мембраной из нержавеющей стали.
- Двухпроводное подключение по токовой петле 4–20 мА.
- Межповерочный интервал: 5 лет.
- Встроенный гидрометрический кабель длиной 100 м.
- Степень защиты корпуса IP68.
Технические характеристики:
- Диапазон измерений: от 0 до 1,0 МПа.
- Тип давления: Избыточное (ДИ).
- ВПИ: 1,0 МПа.
- Класс точности: 0,5% ВПИ.
- Выходной сигнал: 4-20 мА.
- Напряжение питания: 10-40 В.
- Номинальное питание: 24 В.
- Сопротивление нагрузки: 0-1400 Ом.
- Потребляемая мощность, не более: 0,8 Вт.
- Температура измеряемой среды: От -40 до +125 C.
- Температура окружающего воздуха: От -40 до +80 С.
- Степень защиты: IP68.
- Присоединение: M20х1,5.
- Электрическое соединение: Встроенный кабель с капилляром.
- Масса: 0,2 кг (без кабеля).
- Межповерочный интервал: 5 лет.
- Срок службы: 12 лет.
- Температура среды: -40…+125 °C при монтаже на резьбе.
- Габарит без кабеля: не более 92×27 мм.
- Масса кабеля: 0,8 кг на 10 м, отдельно от массы датчика.
- Длина кабеля: 100 м.
Комплект поставки:
Преобразователь давления, паспорт и гарантийный талон, руководство по эксплуатации. Комплект уплотнительных элементов.
Технические характеристики
Общие характеристики
Производитель ОВЕН Исполнение Общепромышленные Тип давления Избыточное (ДИ) Тип сигнала Аналоговый ВПИ, МПа 1,0 МПа Класс точности 0,5% ВПИ Рабочее атмосферное давление 84-106,7 кПа Выходной сигнал постоянного тока 4-20 мА Напряжение питания 10-40 В Номинальное напряжение питания 24 В Сопротивление нагрузки 0-1400 Ом Среда измерения Применение- Затапливаемые тепловые камеры
- Пищевые производства
- Автоматическое управление
- Контроль рабочего давления
Аналоговый выход
Тип выходного сигнала (аналоговый выход) 4-20 мА Схема подключения (аналоговый выход) 2-проводная «токовая петля» Максимальное сопротивление нагрузки, Ом (аналоговый выход) 1400 Ом Серия ПД100И Материал мембраны Нержавеющая сталь Длина кабеля 100 м Средняя наработка на отказ 500 000 ч. Относительная влажность, не более 85%Отзывы
