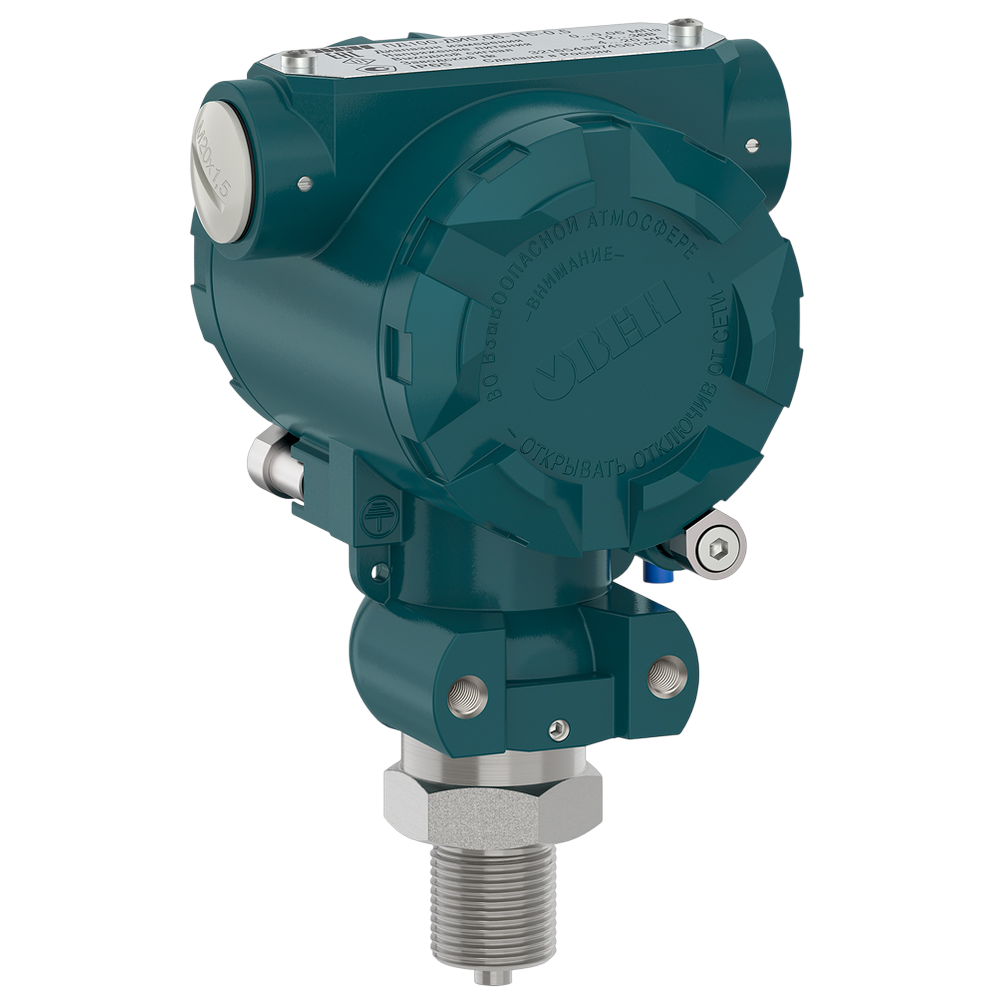

Датчик преобразователь давления Овен ПД100 ПД100-ДИ0,4-175-0,5-ЕХ

Name: Датчик преобразователь давления Овен ПД100 ПД100-ДИ0,4-175-0,5-ЕХ
Brand: ОВЕН
SKU: 00-00275275
Availability: InStock

Артикул: отзывов нет

Код производителя

Датчик преобразователь давления Овен ПД100 ПД100-ДИ0,4-175-0,5-ЕХ

По запросу

В корзине

В наличии

Доставка – в ПВЗ или до двери

Оплата – наличными, картой или безналичным расчетом

ОвенКомплектАвтоматика в 2025 году

7 000+новых клиентов

92%отгрузок в день оплаты

15 000+поставок

400+выездных аудитов

150+городов

Описание

Датчик-преобразователь давления Овен ПД100-ДИ0,4-175-0,5-ЕХ измеряет избыточное давление от 0 до 0,4 МПа. Выходной сигнал 4-20 мА поступает на измеритель или вход контроллера.

Назначение:

Прибор измеряет давление жидкостей, газов и пара, совместимых с материалами измерительной мембраны. Его используют в системах контроля и регулирования технологических процессов.

Особенности:

Полевой корпус с клеммной колодкой для подключения сигнальной линии.
Сенсор типа КНК с мембраной из нержавеющей стали.
Двухпроводное подключение по токовой петле 4–20 мА.
Взрывозащита вида db и tb для газовых и пылевых сред согласно маркировке прибора.

Технические характеристики:

Диапазон измерений: от 0 до 0,4 МПа.
Тип давления: Избыточное (ДИ).
ВПИ: 0,4 МПа.
Класс точности: 0,5% ВПИ.
Выходной сигнал: 4-20 мА.
Напряжение питания: 12-36 В.
Номинальное питание: 24 В.
Сопротивление нагрузки: 0-1000 Ом.
Потребляемая мощность, не более: 0,8 Вт.
Температура измеряемой среды: От -40 до +100 C.
Температура окружающего воздуха: От -40 до +80 C.
Степень защиты: IP65.
Присоединение: G1/2.
Электрическое соединение: Кабельный ввод.
Масса: 1 кг.
Межповерочный интервал: 2 года.
Срок службы: 12 лет.
Маркировка взрывозащиты: 1Ex db IIC T6…T4 Gb X; Ex tb IIIC T78°C…T103°C Db X.
Температурные классы: T6: среда и воздух до +75 °C; T5: среда до +90 °C, воздух до +80 °C; T4: среда до +100 °C, воздух до +80 °C.

Комплект поставки:

Преобразователь давления, паспорт и гарантийный талон, руководство по эксплуатации. Комплект уплотнительных и крепежных элементов. Взрывозащищенный кабельный ввод и заглушка приобретаются отдельно.

Технические характеристики

Общие характеристики

Производитель ОВЕН Исполнение Взрывозащищенные Тип давления Избыточное (ДИ) Тип сигнала Аналоговый Маркировка взрывозащиты 1Ex db IIC T6 Gb X Защита от воспламенения пыли оболочками Ex tb IIIC T103C Db X ВПИ, МПа 0,4 МПа Класс точности 0,5% ВПИ Рабочее атмосферное давление 84-106,7 кПа Выходной сигнал постоянного тока 4-20 мА Напряжение питания 12-36 В Номинальное напряжение питания 24 В Сопротивление нагрузки 0-1000 Ом Среда измерения

Вода
Газ
Пар
Слабоагрессивные жидкости

Применение

Контроль технологических процессов
Трубопроводы

Назначение

Автоматическое управление
Контроль рабочего давления

Дисплей Нет Рабочая температура измеряемой среды От -40 до +100 C Рабочая температура окружающего воздуха От -40 до +80 C Потребляемая мощность (max) 0,8 Вт Перегрузочная способность (min) 200% от ВПИ Предельное давление перегрузки (min) 200% от ВПИ Устойчивость к механическим воздействиям Группа исполнения V3 по ГОСТ Р 52931 Степень защиты корпуса IP65 Помехоустойчивость Есть Wi-Fi Нет Тип сенсора Тензорезистивный Устойчивость к климатическим воздействиям УХЛ3.1 Тип присоединения Штуцер Штуцер для подключения давления G1/2 Тип электрического соединителя Кабельный ввод Высота 155 мм Вес 1 кг Вес в упаковке 1,5 кг Межповерочный интервал 2 года Методика поверки КУВФ.406230.100 МП Срок службы 12 лет Страна производства Россия

Интерфейсы связи

Тип корпуса Полевой

Аналоговый выход

Тип выходного сигнала (аналоговый выход) 4-20 мА Схема подключения (аналоговый выход) 2-проводная «токовая петля» Максимальное сопротивление нагрузки, Ом (аналоговый выход) 1000 Ом Серия ПД100 Материал мембраны Сталь AISI 316L Средняя наработка на отказ 50 000 ч. Относительная влажность, не более 80%
