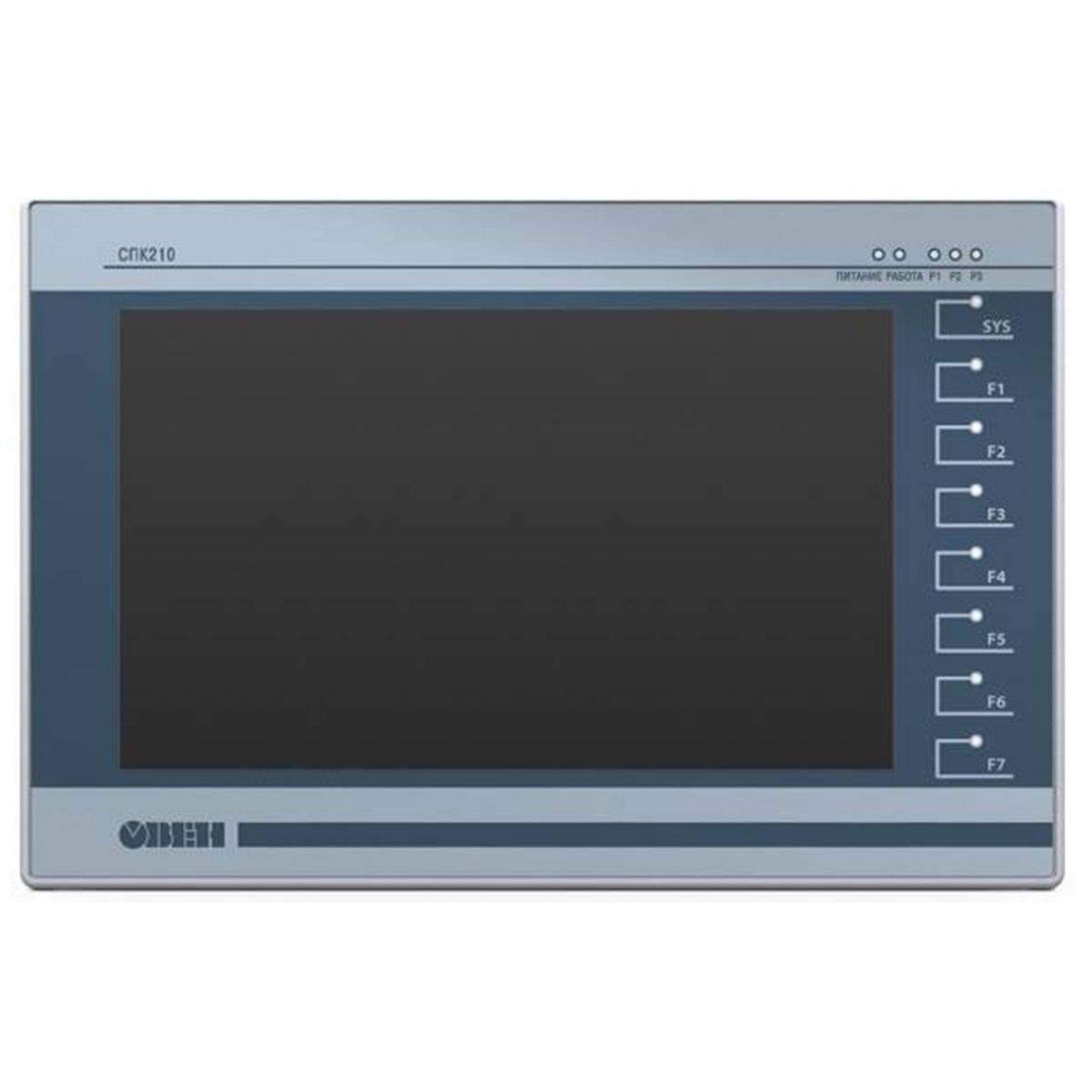

Контроллер программируемый сенсорный Овен СПК210-220.03.00-СS

Панельный программируемый логический контроллер с сенсорным управлением Овен СПК210-220.03.00-СS представляет собой устройство класса человеко-машинный интерфейс (HMI) со встроенными функциями свободно программируемого контроллера (ПЛК). Изделие предназначено для создания автоматизированных систем управления технологическими процессами в различных областях промышленности, энергетики, жилищно-коммунального хозяйства и на транспорте. Панель оператора и ПЛК объединены в одном корпусе, что позволяет сэкономить пространство в щите управления и снизить общую стоимость системы. Логика работы определяется пользователем в процессе создания проекта на ПК в среде программирования CODESYS V3.5 SP17 Patch 3, которая входит в комплект поставки. Программирование и отладка проекта осуществляются через порт USB-Device или по интерфейсу Ethernet.

Контроллер выполнен на основе четырехъядерного процессора ARM Cortex™-A35 с тактовой частотой 1200 МГц, оснащен 4 Гб встроенной флеш-памяти eMMC и 512 Мб оперативной памяти DDR3. Устройство имеет цветной TFT-дисплей с диагональю 10,2 дюйма, резистивным сенсорным экраном и семью механическими кнопками управления со светодиодной индикацией, что позволяет дублировать функции сенсорных элементов и повышает надежность управления. Программирование визуализации и алгоритмов управления в единой среде CODESYS значительно упрощает и ускоряет создание проекта, а также позволяет использовать одни и те же переменные системы.

Расшифровка условного обозначения СПК210-220.03.00-СS:

• СПК — сенсорный панельный контроллер.
• 210 — модель серии СПК2хх.
• 220 — напряжение питания: ~220 В (переменного тока).
• 03 — количество и тип интерфейсов: 3 порта RS-485/RS-232.
• 00 — дополнительные опции (в данной модификации отсутствуют).
• СS — версия программного обеспечения (CODESYS).

Технические характеристики сенсорного панельного контроллера Овен СПК210-220.03.00-СS:

• Системные характеристики: центральный процессор — четырехъядерный ARM Cortex™-A35 с тактовой частотой 1200 МГц. Встроенная память: ПЗУ — 4 Гб (eMMC), ОЗУ — 512 Мб (DDR3). Объем энергонезависимой памяти Retain — 64 Кб (MRAM). Минимальное время выполнения одного цикла программы — 10 мс. Часы реального времени (RTC) с питанием от элемента CR2032 (среднее время работы — 5 лет, точность хода при +25 °C — ±2 секунды в сутки). Имеется пьезоизлучатель с возможностью программного управления.
• Дисплей: цветной TFT LCD с резистивным сенсорным экраном. Диагональ — 10,2 дюйма, разрешение — 1024×600 пикселей, количество отображаемых цветов — 16 млн. Яркость — 350 кд/м², контрастность — 500:1. Углы обзора: слева/справа/сверху/снизу — 65/65/45/65°. Размер пикселя — 0,2775×0,2760 мм, рабочая зона дисплея — 222,00×132,48 мм. Светодиодная подсветка (LED) со временем наработки на отказ не менее 60 000 часов при 25 °C. На лицевой панели также расположены 7 механических кнопок со светодиодной индикацией для дублирования функций сенсорного управления.
• Интерфейсы: 3 независимых COM-порта: 2 порта RS-485 с подтягивающими резисторами (1 кОм) и 1 порт RS-232 (полномодемный). Интерфейс RS-232 — полномодемный (сигналы Rx, Tx, GND), что позволяет подключать устройства, не поддерживающие 3-проводное подключение (весы, расходомеры, теплосчетчики, модемы). 1 порт Ethernet 10/100 Мбит/с (RJ45) с поддержкой Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client/Broker), SNMP (Manager/Agent), а также возможность реализации нестандартных протоколов. 1 порт USB 2.0 Type B (USB-Device) для загрузки проектов и подключения в режиме Mass Storage Device. 2 порта USB 2.0 Type A (USB-Host) для подключения USB-накопителей (до 32 Гб) и USB HID-устройств (клавиатура, мышь). 1 слот для SD-карт (поддерживаются форматы SD 1.0, SD 1.1, SDHC, SDXC, файловые системы FAT16, FAT32, NTFS (read only), ext4). Поддерживаемые протоколы связи: Modbus RTU/ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков, а также возможность работы с нестандартными протоколами.
• Питание: напряжение питания — ~90…264 В переменного тока (номинальное 220 В). Максимальный потребляемый ток в момент запуска — 14 А в течение 200 мкс. Максимальная потребляемая мощность в установившемся режиме — не более 20 Вт. Рекомендуемый блок питания — мощностью не менее 30 Вт (например, БП30Б-Д3-24).
• Общие характеристики: степень защиты корпуса: со стороны лицевой панели — IP65, со стороны задней панели — IP20. Габаритные размеры корпуса — 272×191×41,5 мм. Установочные размеры (монтажный вырез) — 260×179 мм. Масса брутто — не более 1,6 кг. Средний срок службы — не менее 10 лет. Средняя наработка на отказ — не более 60 000 часов.

Условия эксплуатации и меры безопасности:

• Температура окружающего воздуха: от –10 до +55 °С.
• Относительная влажность воздуха: от 30 до 80 % (без конденсации влаги).
• Атмосферное давление: от 84,0 до 106,7 кПа.
• Климатическое исполнение: группа С1 по ГОСТ Р 52931-2008.
• Устойчивость к механическим воздействиям: группа N2 по ГОСТ Р 52931-2008 (частота вибрации от 5 до 150 Гц). Панель устойчива к воздействию одиночных механических ударов с пиковым ускорением 150 м/с² и длительностью ударного импульса до 11 мс.
• По способу защиты от поражения электрическим током контроллер соответствует классу III по ГОСТ 12.2.007.0-75.
• Электрическая прочность изоляции обеспечивает отсутствие пробоев при испытательном напряжении 500 В переменного тока. Электрическое сопротивление изоляции: не менее 20 МОм в нормальных условиях, не менее 5 МОм при верхней температуре рабочего диапазона.
• Любые подключения к контроллеру и работы по его техническому обслуживанию производятся только при отключенном питании.
• Не допускается попадание влаги на контакты разъемов и внутренние элементы устройства. Запрещается использование прибора в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.

Особенности устройства:

• Объединение функций ПЛК и графической панели оператора в одном корпусе (PLC+HMI), что экономит пространство в щите управления и снижает стоимость системы.
• Разработка программ и алгоритмов управления в единой среде CODESYS V3.5 SP17 Patch 3, что сокращает сроки разработки за счет использования одних и тех же переменных системы.
• Резистивный сенсорный экран с диагональю 10,2 дюйма и поддержкой 16 млн цветов, позволяющий создавать элементы управления в удобных местах и снабжать их подписями и комментариями.
• Наличие 7 механических кнопок управления со светодиодной индикацией, что позволяет дублировать функции сенсорного экрана и повышает надежность управления, а также ресурс срабатывания и устойчивость к воздействиям персонала значительно превосходят сенсорные кнопки.
• Программное переключение режимов работы универсальных интерфейсов RS-232/RS-485, что позволяет не оговаривать исполнение панели при заказе и сократить количество ЗИП на складе.
• Разъемные клеммы для RS-485 (CAN) обеспечивают удобное и надежное крепление линий связи интерфейсов полевых шин.
• Индикация состояния обмена по последовательным интерфейсам на лицевой панели позволяет идентифицировать состояние линий связи с внешними устройствами без вскрытия щита управления.
• Встроенный интерфейс Ethernet позволяет объединять в единую локальную сеть и сеть интернет несколько устройств и обеспечивает скоростной обмен информацией между ними.
• Полномодемный порт RS-232 позволяет подключать к контроллеру устройства, не поддерживающие работу по 3-проводному интерфейсу: весы, расходомеры, теплосчетчики, модемы и пр.
• Возможность работы с нестандартными протоколами по любому из портов (электро-, газо-, водосчетчики, считыватели штрих-кодов и т. д.).
• Встроенная операционная система Linux (версия 4.19.232-rt104), повышающая надежность и предоставляющая возможность использования стандартных программных средств для расширения функциональности.
• Наличие часов реального времени с резервным питанием для отображения графиков, реализации суточных режимов, учета времени наработки и ведения архивов.
• Энергонезависимая память Retain (64 Кб) для сохранения уставок и технологических данных при отключении питания.

Монтаж и подключение:

Монтаж должен производиться обученным специалистом с допуском на проведение электромонтажных работ при отключенном питании контроллера и всех подключенных к нему устройств. Панель устанавливается в щите шкафа электрооборудования под любым углом наклона для удобства пользователя. Для установки необходимо подготовить монтажный вырез в соответствии с установочными размерами (260×179 мм). Крепление осуществляется с помощью монтажных зажимов, входящих в комплект поставки. Степень защиты со стороны лицевой панели — IP65, что обеспечивает надежную защиту при установке в щит. Сечение подключаемых проводов: от 0,25 до 0,5 мм². Подключение питания осуществляется к разъемному клеммному соединителю. Подключение внешних приборов по интерфейсам RS-232 (длина кабеля не более 3 м) и RS-485 (не более 1200 м) выполняется витой парой с соблюдением полярности при отключенном питании. Для защиты от электромагнитных помех рекомендуется использовать экранированные кабели, а панель устанавливать в заземленном металлическом шкафу. Подключение к ПК для программирования осуществляется по интерфейсу Ethernet или USB-Device (кабель входит в комплект поставки). Интерфейсы USB-Device и USB-Host являются переключаемыми (переключение осуществляется в web- или экранном конфигураторе).

Комплект поставки:

• Панельный программируемый контроллер с сенсорным управлением СПК210-220.03.00-СS — 1 шт.
• Комплект крепежных элементов для монтажа — 1 к-т.
• Руководство по эксплуатации — 1 экз.
• Паспорт и гарантийный талон — 1 экз.
• Адаптер СПК210 (переходник с разъема DB9 на быстрозажимные пружинные клеммы) — 1 шт.
• Клемма питания — 1 шт.
• Кабель для программирования (USB) — 1 шт.
• Диск с программным обеспечением (CODESYS V3.5 SP17 Patch 3, библиотеки, документация) — 1 шт.

Дополнительные SD-карты, USB-накопители и прочее оборудование приобретаются отдельно.

Гарантийные обязательства:

Изготовитель — Овен — гарантирует соответствие контроллера требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. В случае выхода контроллера из строя в течение гарантийного срока при соблюдении пользователем условий эксплуатации предприятие-изготовитель обязуется осуществить бесплатный ремонт или замену. Порядок передачи изделия в ремонт содержится в паспорте и гарантийном талоне. Гарантийный срок хранения — 3 года со дня выпуска предприятием-изготовителем.
