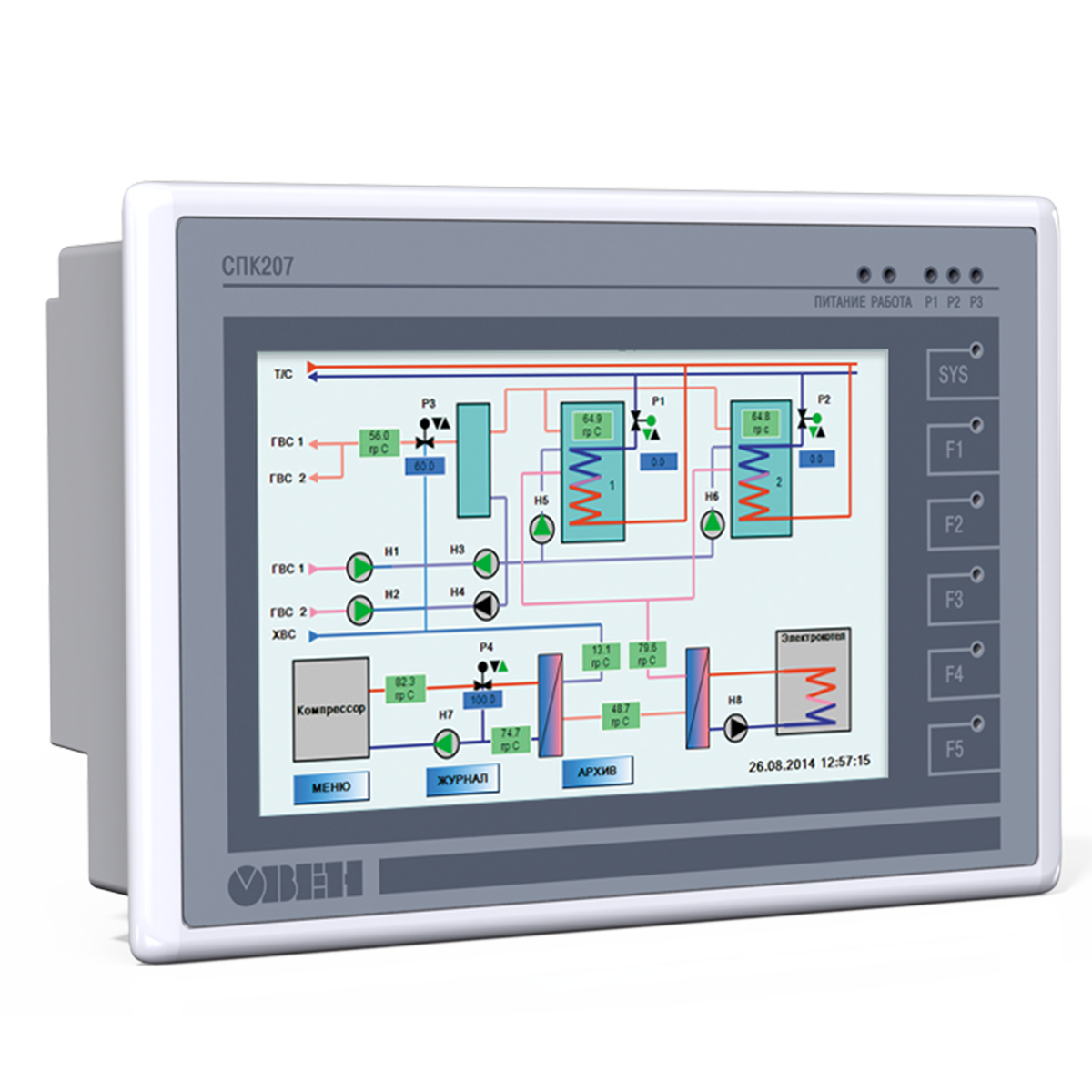

Панельный программируемый логический контроллер с сенсорным управлением ОВЕН СПК207-220.03.00-CS [М04] ✔ купить в интернет магазине в Москве, цены

Рекомендуется к использованию

В системах HVAC
В сфере ЖКХ (ИТП, ЦТП)
В АСУ водоканалов
Для управления климатическим оборудованием
В сфере производства строительных материалов
На транспорте

Оптимально для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий.

Отличительные особенности

Объединение функций ПЛК и графической панели оператора в одном корпусе
Разработка программ визуализации и алгоритмов управления в единой среде программирования
Сенсорный экран управления
Дополнительные кнопки управления со светодиодной индикацией
Программное переключение режимов работы универсальных интерфейсов RS-232/RS-485
Разъемные клеммы для RS-485 и CAN
Индикация состояния обмена по последовательным интерфейсам на лицевой панели
Встроенный интерфейс Ethernet
Встроенная операционная система Linux
Полномодемный порт RS-232
Расширенное количество интерфейсов
Поддержка протоколов обмена ModBus (RTU, ASCII, TCP), ОВЕН, CAN-open
Возможность работы напрямую с портами контроллера для подключения нестандартных устройств
Контроллер имеет встроенные часы, для создания систем управления с учетом реального времени
Наличие большого объема Flash памяти, с возможностью расширения на SD-карте для архивирования данных

Конструктивные особенности

Контроллеры выполнены в щитовом исполнении. Габаритные и установочные размеры отличаются в зависимости от модификации, и приведены отдельно.

Расширение количества точек вводавывода осуществляется путем подключения внешних модулей вводавывода по любому из встроенных интерфейсов.

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде

CoDeSys v.3.x (ссылка на CoDeSys 3), максимально соответствующей стандарту МЭК 61131:

поддержка 5 языков программирования, для специалистов любой отрасли;
мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
функции документирования проектов;
количество логических операций ограничивается только количеством свободной памяти контроллера;
практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.

Типовые применения Автоматиция котельных

Поддержание температуры прямого теплоносителя на выходе котельной.
Управление сдвоенными насосами внутреннего и внешнего теплового контура.
Запрет включения котлов при отключенном состоянии циркуляционных котловых насосов.
Фиксирование аварийных ситуаций с формированием защитных воздействий.
Выдача аварийных сигналов на пульт диспетчера посредством GSM-связи.

Автоматизация котельных

Водоподготовка

Контроль и управление исполнительными механизмами.
Наглядное отображение информации о ходе технологического процесса.
Отображение информации о расходе воды на входе и выходе комплекса водоочистки.
Фиксация аварийных и нештатных ситуаций с соответствующей реакцией.

Водоподготовка

Поддерживаемые протоколы и интерфейсы

Интерфейс	Количество, шт.	Протоколы	режимы работы
Ethernet	1	Gateway, ModBus TCP	10100 Мбитс
RS-232	1	ModBus (ASCII RTU), ОВЕН	1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200, 230400, 460800, 921600
RS-232RS-485 для	2, для СПК2хх-ххх.03 1, для СПК2хх-ххх.04	ModBus (ASCII RTU), ОВЕН
CAN	1, для СПК2хх-ххх.04	CAN OPEN	1 Мбит/с
USB Host	2	Подключение USB Flash
SD Card	1	Карточки до 32 ГБ

Так же в контроллерах данной линейки поддержана возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.).

Схемы применений

Габаритные и установочные размеры

Габаритные размеры

Установочные размеры

Комплектация

Панельный Контроллер ОВЕН СПК207
Паспорт и руководство по эксплуатации
Компакт-диск с программным обеспечением
Кабель для прошивки встроенного программного обеспечения
Гарантийный талон
Комплект крепежных элементов

Документация

Свидетельство о типовом одобрении СПК2ХХ

Декларация о соответствии на СПК2хх 24 В

Декларация о соответствии на СПК2хх 220 В

Сертификат промышленной безопасности на СПК2хх

Руководство по эксплуатации СПК207

Краткое руководство СПК2хх

	СПК207-х.хх.00	СПК207-х.хх.11	СПК207-х.хх.10
Климатическое исполнение,0С	- 20 ... + 60	- 20 ... + 60	- 20 ... + 60
Охлаждение	Пассивное	Пассивное	Пассивное
Степень защиты корпуса (с лицевой стороны)	IP65	IP65	IP65
Диапазон напряжений питания, В СПК2хх-24 СПК2хх-220	От 9 до 30 В постоянного тока (номинальное 24 В) Переменный ток: 90...245 В, 47…63 Гц или постоянный ток: 150...300 В	От 9 до 30 В постоянного тока (номинальное 24 В) Переменный ток: 90...245 В, 47…63 Гц или постоянный ток: 150...300 В	От 9 до 30 В постоянного тока (номинальное 24 В) Переменный ток: 90...245 В, 47…63 Гц или постоянный ток: 150...300 В
Потребляемая мощность, Вт	30 (до 40 при включении)	30 (до 40 при включении)	30 (до 40 при включении)
Материал Лицевая панель Корпус	Пластик, поликарбонат	Алюминий Сталь	Алюминий Сталь
Масса, не более, кг	1	1,5	1,5
Индикация и элементы управления
Размер экрана, дюйм	7”	7”	7”
Видимая область, мм	152x91	152x91	152x91
ЖК дисплей	TFT	TFT	TFT
Разрешение экрана, пиксель	800x480	800x480	800x480
Количество цветов	262144	262144	262144
Яркость, Кдм2	300	300	300
Контрастность	500:1	500:1	500:1
Индикация на передней панели	Индикация работы контроллера, индикация наличия сетевого обмена	нет	Индикация работы контроллера, индикация наличия сетевого обмена
Тип подсветки дисплея	Светодиодная (LED)	Светодиодная (LED)	Светодиодная (LED)
Время работы подсветки, часов	50 000	50 000	50 000
Сенсорное управление, тип	Есть, резистивный	Есть, резистивный	Есть, резистивный
Количество нажатий	1 000 000	1 000 000	1 000 000
«Механические» кнопки, шт.	6, с встроенными светодиодными индикаторами	Нет	6, с встроенными светодиодными индикаторами

Обозначения при заказе

Напряжение питания:

220

переменное от 90 до 264 В (номинальные значения 110, 220 В),

частота 50 Гц;

24

постоянное от 10 до 30 В (номинальное значение 24 В).

Количество и типы поддерживаемых интерфейсов связи:

03	три интерфейса RS-232, два интерфейса RS-485;
04	три интерфейса RS-232, один интерфейс RS-485, один интерфейс CAN.

Среда исполнения:

LX*	Linux;
WC	WindowsCE;
CS*	CodeSys;
TM	TraceMode;
MP	MasterPLC;
LW	LabView;
PC	PROCON.

* Доступны для заказа

Наличие веб-визуализации:

WEB	с фунцией веб-визуализации.

Свидетельство о типовом одобрении СПК2ХХ

Декларация о соответствии на СПК2хх 24 В

Декларация о соответствии на СПК2хх 220 В

Сертификат промышленной безопасности на СПК2хх

Руководство по эксплуатации СПК207

Краткое руководство СПК2хх

Назначение контактов соединителя USB host

номер контакта	наименование сигналов
1	+5 B
2	Data-
3	Data+
4	GND

Назначение контактов соединителя USB device

номер контакта	наименование сигналов
1	+5 B
2	Data-
3	Data+
4	GND

Назначение контактов соединителя LAn (ethernet)

номер контакта	наименование сигнала
1	Etx+
3	Etx-
4	Erx+
6	Erx+

Назначение контактов соединителя Debug

номер контакта	наименование сигналов
1	TXD
2	RXD
6	GND

Назначение контактов соединителя порта COM1 (RS-232 / DB9M)

номер контакта	наименование сигнала
1	DCD
2	RXD
3	TXD
4	DTR
5	GND
6	DSR
7	RTS
8	CTS
9	RI

Назначение контактов соединителя питания

номерконтакта	наименование сигнала
номерконтакта	сПК207-220.хх.хх.хх	сПК207-24.хх.хх.хх
1	~220В	+24B
2	~220В	GND
3	Функциональное заземление	Функциональное заземление

Номер контакта	COM2, COM3 RS-232 / RJ45	COM2, COM3 RS-485 / RJ45	COM2, COM3 RS-485	COM2 CAn / RJ45	COM2 CAn

1			Data+(A)		CANH
2	RTS		Data-(B)		CANL
3	GND	GND	GND	GND	GND
4	TXD
5	RXD
6		Data-(B)		CANL
7	CTS
8		Data+(A)		CANH
