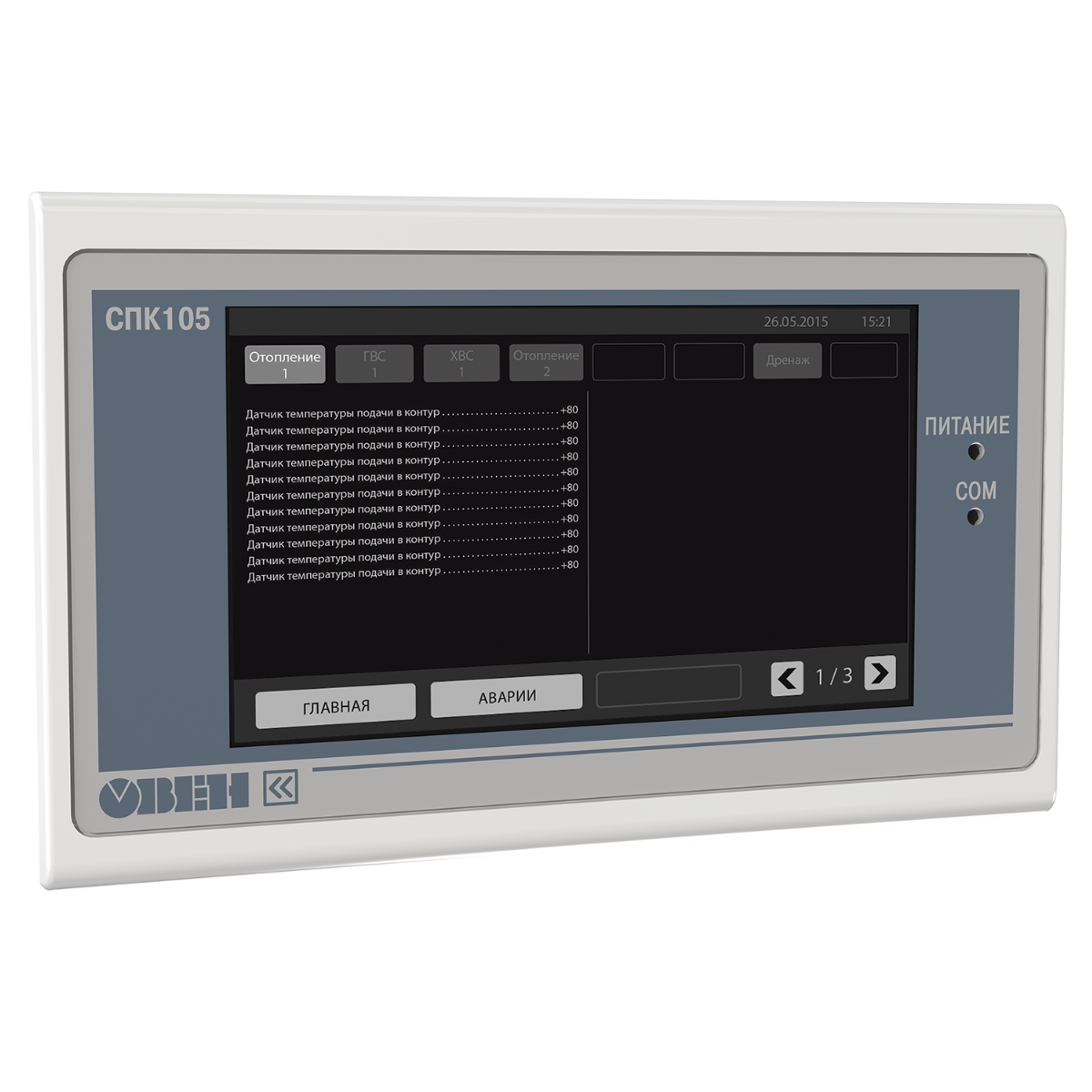

Контроллер программируемый сенсорный Овен СПК105

Панельный программируемый логический контроллер с сенсорным управлением Овен СПК105 представляет собой компактное устройство класса человеко-машинный интерфейс (HMI) со встроенными функциями свободно программируемого контроллера (ПЛК). Изделие предназначено для создания автоматизированных систем управления технологическими процессами в различных областях промышленности, энергетики и жилищно-коммунального хозяйства. Внимание: с 20 ноября 2018 года контроллер СПК105 снят с производства компанией ОВЕН. Просим не закладывать данную модель в будущие проекты и при выборе оборудования обратить внимание на актуальные модели серии СПК1хх или другие современные аналоги.

Контроллер СПК105 выполнен на основе микропроцессора ARM926EJ с тактовой частотой до 400 МГц, оснащен 128 Мб встроенной флеш-памяти и 64 Мб оперативной памяти (RAM). Устройство объединяет функции графической панели оператора и программируемого логического контроллера в одном корпусе, что позволяет сэкономить пространство в щите управления и снизить общую стоимость системы. Логика работы определяется пользователем в процессе создания проекта на ПК в среде программирования CODESYS V3.5, которая входит в комплект поставки. Программирование и отладка проекта осуществляются через порт USB-Device с помощью кабеля, входящего в комплект.

Расшифровка условного обозначения СПК105:

• СПК — сенсорный панельный контроллер.
• 105 — модель с диагональю дисплея 4,3 дюйма (разрешение 480×272 пикселя).
• (без дополнительных индексов) — данная модификация не имеет встроенных дискретных входов и выходов.

Технические характеристики сенсорного панельного контроллера Овен СПК105:

• Системные характеристики: центральный процессор SAMSUNG S3C2416XH-40 (ARM926EJ) с тактовой частотой 400 МГц, встроенная память: Flash — 128 Мб, RAM — 64 Мб. Объем энергонезависимой памяти (Retain): 4 Кб. Время выполнения одного цикла программы: не более 10 мс.
• Дисплей: цветной TFT, диагональ 4,3 дюйма (110 мм), разрешение 480×272 пикселей, количество отображаемых цветов — 65535. Сенсорная панель — резистивная, что позволяет управлять касанием пальцем, стилусом и в перчатках.
• Питание: напряжение питания — 12…28 В постоянного тока (номинальное значение 24 В). Максимальный потребляемый ток в момент запуска: до 14 А в течение 200 мкс. Максимальная потребляемая мощность в установившемся режиме: не более 5 Вт. Питание от распределенной сети 24 В не допускается — рекомендуется использовать локальный источник питания.
• Интерфейсы: 1×USB Host/Device (режим переключается программно, по умолчанию — Host), 1×COM1 (RS-232/RS-485 с программным переключением). Разъем COM — DB9M (со стороны контроллера). Форматы передачи данных: 8 бит, четность (Even, Odd, None), 1 или 2 стоп-бита. Скорости передачи: 4800, 9600, 19200, 38400, 57600, 115200 бод. Протоколы связи: Modbus-RTU, Modbus-ASCII, ОВЕН, а также поддержка нестандартных протоколов (работа напрямую с портом). USB-Host используется для подключения USB-накопителей (поддерживаются файловые системы FAT 16/32, максимальная емкость 32 Гб). USB-Device — для подключения к ПК с целью программирования и отладки.
• Дополнительное оборудование: автономные часы реального времени (RTC) с точностью хода при +25 °C не более ±0,7 секунды в сутки и временем автономной работы от литиевого элемента питания не менее 5 лет; сторожевой таймер (Watchdog Timer).
• Общие характеристики: степень защиты корпуса: со стороны лицевой панели — IP54, со стороны задней панели — IP20. Габаритные размеры корпуса: 142×86×38 мм. Масса брутто — не более 0,5 кг. Средний срок службы — не менее 12 лет. Средняя наработка на отказ — не более 50000 часов.

Условия эксплуатации и меры безопасности:

• Температура окружающего воздуха: от 0 до +60 °С.
• Относительная влажность воздуха: от 10 до 90 % (без конденсации влаги).
• Атмосферное давление: от 84 до 106,7 кПа.
• Климатическое исполнение: группа В4 по ГОСТ Р 52931.
• Устойчивость к механическим воздействиям: группа N2 по ГОСТ Р 52931 (частота вибрации от 10 до 55 Гц). Контроллер устойчив к воздействию одиночных механических ударов с пиковым ускорением 50 м/с² и длительностью ударного импульса от 0,5 до 30 мс.
• По способу защиты от поражения электрическим током контроллер соответствует классу III по ГОСТ 12.2.007.0-75.
• Электрическая прочность изоляции обеспечивает отсутствие пробоев при испытательном напряжении 500 В переменного тока. Электрическое сопротивление изоляции: не менее 20 МОм в нормальных условиях, не менее 5 МОм при верхней температуре рабочего диапазона.
• Любые подключения к контроллеру и работы по его техническому обслуживанию производятся только при отключенном питании.
• Не допускается попадание влаги на контакты разъемов и внутренние элементы устройства. Запрещается использование прибора в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.

Особенности устройства:

• Объединение функций ПЛК и графической панели оператора в одном корпусе (PLC+HMI), что экономит пространство в щите управления и снижает стоимость системы.
• Разработка программ и алгоритмов управления в единой среде CODESYS V3.5, что сокращает сроки разработки за счет использования одних и тех же переменных системы.
• Сенсорный резистивный экран с диагональю 4,3 дюйма и поддержкой 65535 цветов, позволяющий создавать элементы управления в удобных местах и снабжать их подписями и комментариями.
• Программное переключение режимов работы универсального интерфейса RS-232/RS-485, что позволяет не оговаривать исполнение панели при заказе и сократить количество ЗИП на складе.
• Индикация состояния обмена по последовательным интерфейсам на лицевой панели позволяет идентифицировать состояние линий связи с внешними устройствами без вскрытия щита управления.
• Возможность работы с нестандартными протоколами по COM-порту (электро-, газо-, водосчетчики, считыватели штрих-кодов и т. д.).
• Встроенная операционная система Linux, повышающая надежность и предоставляющая возможность использования стандартных программных средств для расширения функциональности.
• Наличие часов реального времени с резервным питанием для отображения графиков, реализации суточных режимов, учета времени наработки и ведения архивов.
• Энергонезависимая память Retain для сохранения уставок и технологических данных при отключении питания.

Монтаж и подключение:

Монтаж должен производиться обученным специалистом с допуском на проведение электромонтажных работ при отключенном питании контроллера и всех подключенных к нему устройств. Панель устанавливается в щите шкафа электрооборудования под любым углом наклона для удобства пользователя. Для установки необходимо подготовить монтажный вырез в соответствии с габаритными размерами, приведенными в руководстве по эксплуатации. Крепление осуществляется с помощью монтажных зажимов, входящих в комплект поставки. Степень защиты со стороны лицевой панели — IP54, что обеспечивает защиту при установке в щит. Подключение питания осуществляется к разъемному клеммному соединителю. Подключение внешних приборов по интерфейсам RS-232 (длина кабеля не более 3 м) и RS-485 (не более 1200 м) выполняется витой парой с соблюдением полярности при отключенном питании. Для защиты от электромагнитных помех рекомендуется использовать экранированные кабели, а панель устанавливать в заземленном металлическом шкафу. Любые манипуляции с устройствами, подключаемыми к разъему USB, должны выполняться исключительно при отключенном питании контроллера.

Комплект поставки:

• Панельный программируемый контроллер с сенсорным управлением СПК105 — 1 шт.
• Руководство по эксплуатации (краткая инструкция) — 1 экз.
• Паспорт и гарантийный талон — 1 экз.
• Крепежные элементы для монтажа (зажимы) — 1 к-т.
• Кабель для программирования (USB — miniUSB) — 1 шт.
• Диск с программным обеспечением (CODESYS V3.x, библиотеки, документация) — 1 шт.

Гарантийные обязательства:

Изготовитель — Овен — гарантирует соответствие контроллера требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. В случае выхода контроллера из строя в течение гарантийного срока при соблюдении пользователем условий эксплуатации предприятие-изготовитель обязуется осуществить бесплатный ремонт или замену. Порядок передачи изделия в ремонт содержится в паспорте и гарантийном талоне. Гарантийный срок хранения — 3 года со дня выпуска предприятием-изготовителем.
