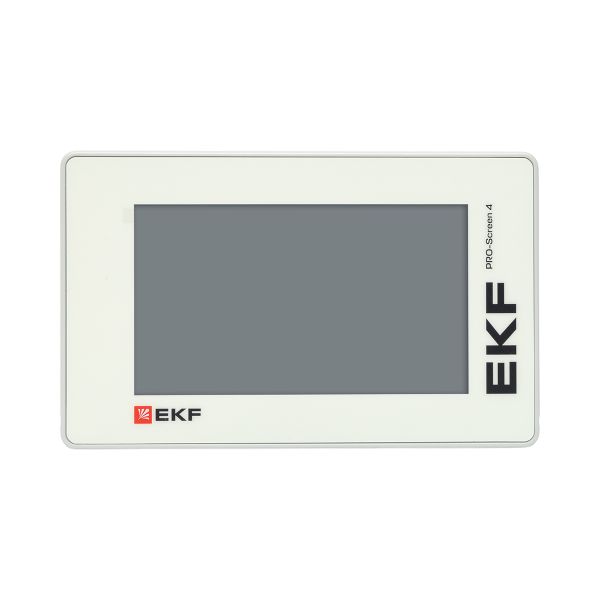

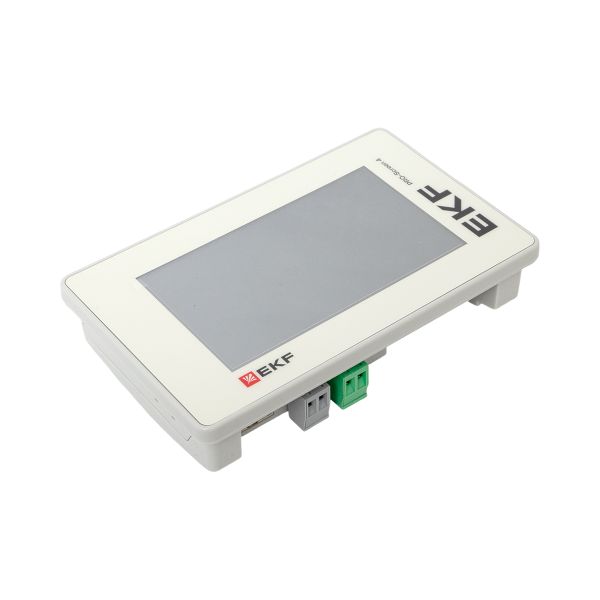

Панель оператора EKF PRO-Screen 4E
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Панель оператора EKF PRO-Screen 4E (RSC-4E) — это устройство человеко-машинного интерфейса (HMI) с цветным сенсорным TFT LCD дисплеем диагональю 4,3 дюйма, предназначенное для создания систем мониторинга и управления технологическими процессами. Модель относится к серии RSC, оснащена портом Ethernet 10/100 Мбит/с и программируется в среде PRO-Screen master. Отличительной особенностью является наличие нескольких портов связи (COM1: RS232/RS485/RS422, COM2: RS485, COM3: RS232) и широкий диапазон питающего напряжения (9…28 В постоянного тока).
Назначение:
Панель оператора EKF PRO-Screen 4E применяется в любых отраслях промышленности, основанных на работе программируемых логических контроллеров (ПЛК), автоматизированных систем управления (АСУ) и приборов промышленной автоматики. Устройство может работать совместно с оборудованием любых производителей для визуализации и управления технологическими процессами.
Особенности и преимущества:
- Сенсорный TFT LCD дисплей: 4,3-дюймовый экран с разрешением 800×480 пикселей, яркостью 250 кд/м² и светодиодной подсветкой.
- Разнообразные коммуникационные интерфейсы: порт Ethernet 10/100 Мбит/с, три COM-порта (RS232/RS485/RS422) и два USB-порта (Type-C OTG и Type A 2.0).
- Поддержка протоколов Modbus: Modbus RTU (Master/Slave), Modbus ASCII (Master) и Modbus TCP (Client/Server).
- Широкий диапазон питания: от 9 до 28 В постоянного тока, потребляемая мощность не более 5 Вт.
- Высокая степень защиты лицевой панели IP65: защита от пыли и водяных струй.
- Программное обеспечение PRO-Screen master: единая среда для настройки и программирования всех панелей серии PRO-Screen.
Технические характеристики панели оператора EKF PRO-Screen 4E (RSC-4E):
- Процессор: 1 ГГц, 2-core Cortex A7.
- Объем ПЗУ: 128 Мб.
- Часы реального времени (RTC): встроенные.
- Тип дисплея: 4-проводный резистивный TFT LCD.
- Диагональ дисплея: 4,3 дюйма.
- Разрешение дисплея: 800×480 пикселей.
- Яркость дисплея: 250 кд/м².
- Тип подсветки: LED, время наработки на отказ не менее 50 000 ч.

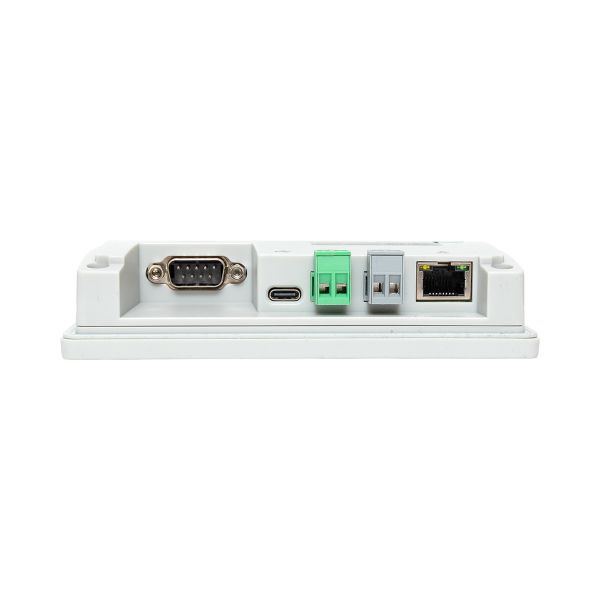

- Интерфейсы: 1×Ethernet (10/100 Мбит/с), COM1 (RS232/RS485/RS422), COM2 (RS485), COM3 (RS232), 1×USB Type-C OTG, 1×USB Type A 2.0.
- Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master), Modbus TCP (Client/Server).
- Диапазон питающего напряжения: 9…28 В постоянного тока.
- Потребляемая мощность: не более 5 Вт.
- Степень защиты корпуса: лицевая панель — IP65, со стороны разъемов — IP20.
- Рабочая температура: от 0 до +50 °C.
- Материал корпуса: ABS+PC.
- Вес: 0,3 кг.
- Программное обеспечение: PRO-Screen master.

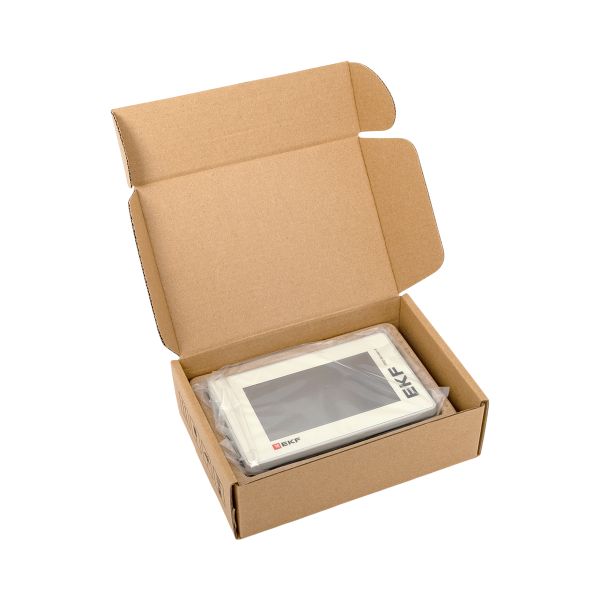

Комплект поставки:
В комплект поставки панели оператора EKF PRO-Screen 4E входят: панель оператора, руководство по эксплуатации, комплект монтажных принадлежностей.
Технические характеристики
Системные характеристики
Центральный процессор Cortex A7Дисплей
Вид дисплея Сенсорный Цветность дисплея Цветной Диагональ экрана 4,3 дюйма Разрешение экрана 800х480 пикселейИнтерфейсы
Интерфейсы связи- RS-232
- RS-422
- RS-485
- Modbus ASCII
- Modbus RTU
Wi-Fi
Wi-Fi НетНакопители
Количество USB-портов 1Питание
Напряжение питания 24 ВПрограммное обеспечение
Операционная система LinuxОбщее
Управление Сенсорное Назначение- Визуализация процессов
- Управление оборудованием
