Панель оператора EKF PRO-Screen 15E
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание

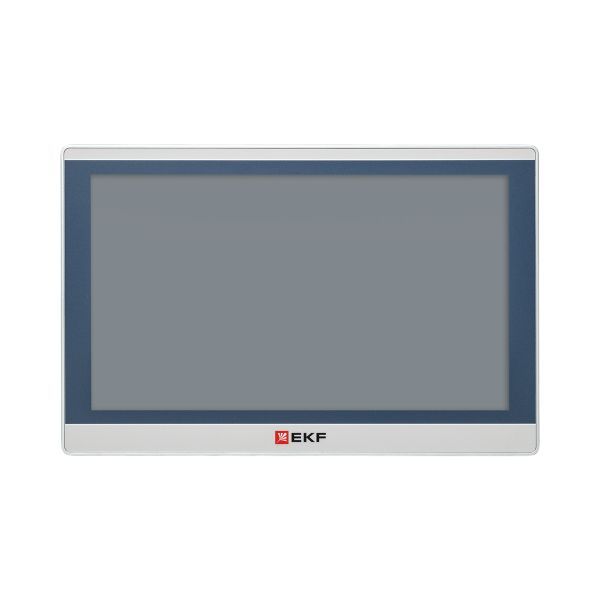

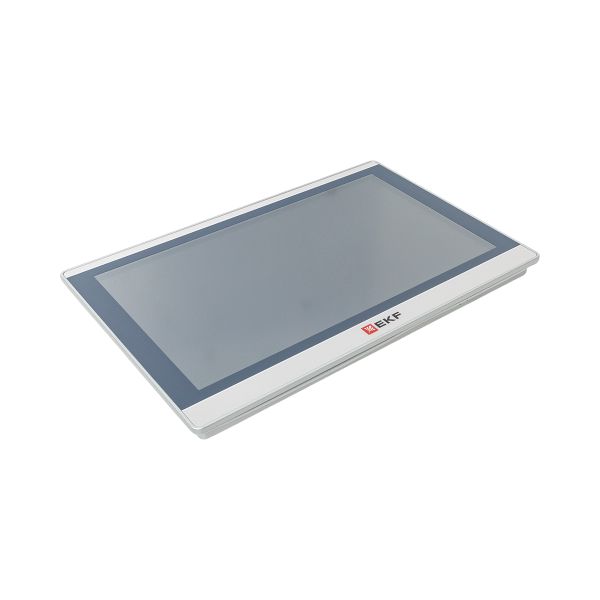

Панель оператора EKF PRO-Screen 15E (RSC-15E) — это устройство человеко-машинного интерфейса (HMI) с цветным сенсорным TFT LCD дисплеем диагональю 15,6 дюйма, предназначенное для создания систем мониторинга и управления технологическими процессами. Модель относится к серии RSC, оснащена портом Ethernet 10/100 Мбит/с и программируется в среде PRO-Screen master. Отличительной особенностью является Full HD разрешение экрана (1920×1080 пикселей), увеличенный объем памяти (512 Мб ПЗУ и 512 Мб ОЗУ) и яркость 250 кд/м².
Назначение:
Панель оператора EKF PRO-Screen 15E применяется в любых отраслях промышленности, основанных на работе программируемых логических контроллеров (ПЛК), автоматизированных систем управления (АСУ) и приборов промышленной автоматики. Устройство может работать совместно с оборудованием любых производителей для визуализации и управления технологическими процессами, особенно в сложных системах с большим объемом отображаемой информации.
Особенности и преимущества:
- Крупный сенсорный дисплей Full HD: 15,6-дюймовый экран с разрешением 1920×1080 пикселей и светодиодной подсветкой.
- Разнообразные коммуникационные интерфейсы: порт Ethernet 10/100 Мбит/с, три COM-порта (RS232/RS485/RS422) и два USB-порта (Type-C OTG и Type A 2.0).
- Поддержка протоколов Modbus: Modbus RTU (Master/Slave), Modbus ASCII (Master) и Modbus TCP (Client/Server).
- Увеличенный объем памяти: 512 Мб ПЗУ и 512 Мб ОЗУ для хранения сложных проектов и данных.
- Процессор Cortex A8: обеспечивает высокую производительность при работе со сложной графикой.
- Высокая степень защиты лицевой панели IP65.
Технические характеристики панели оператора EKF PRO-Screen 15E (RSC-15E):
- Процессор: 1 ГГц, Cortex A8.
- Объем ПЗУ: 512 Мб.
- Объем ОЗУ: 512 Мб.
- Часы реального времени (RTC): встроенные.
- Тип дисплея: 4-проводный резистивный TFT LCD.
- Диагональ дисплея: 15,6 дюйма.
- Разрешение дисплея: 1920×1080 пикселей.
- Яркость дисплея: 250 кд/м².
- Тип подсветки: LED, время наработки на отказ не менее 50 000 ч.
- Интерфейсы: 1×Ethernet (10/100 Мбит/с), COM1/COM3 (RS232/RS485/RS422), COM2 (RS485), 1×USB Type-C OTG, 1×USB Type A 2.0.
- Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master), Modbus TCP (Client/Server).
- Диапазон питающего напряжения: 18…28 В постоянного тока.
- Потребляемая мощность: не более 18 Вт.
- Степень защиты корпуса: лицевая панель — IP65, со стороны разъемов — IP20.
- Рабочая температура: от 0 до +50 °C.
- Материал корпуса: ABS+PC.
- Вес: 2,25 кг.
- Программное обеспечение: PRO-Screen master.
Комплект поставки:

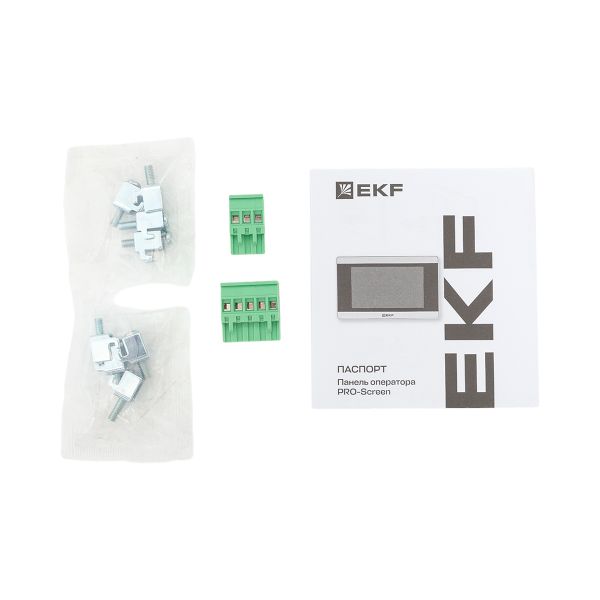

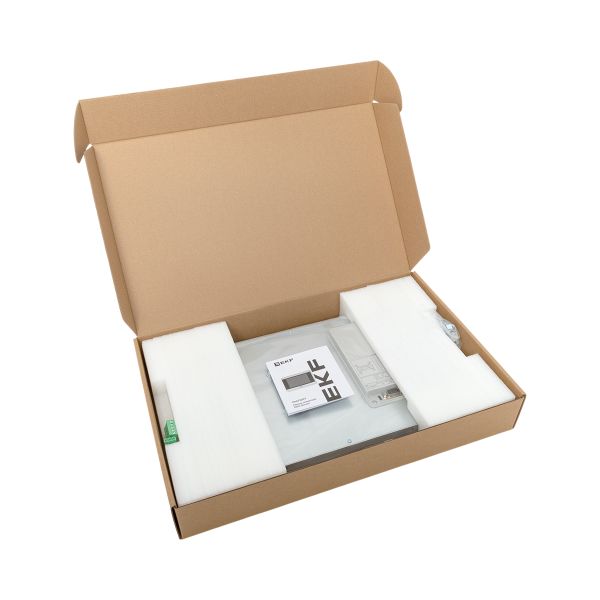

В комплект поставки панели оператора EKF PRO-Screen 15E входят: панель оператора, руководство по эксплуатации, комплект монтажных принадлежностей.
Технические характеристики
Системные характеристики
Центральный процессор ARM Cortex A8Дисплей
Вид дисплея Сенсорный Цветность дисплея Цветной Диагональ экрана 15,6 дюйма Разрешение экрана 1920х1080 пикселейИнтерфейсы
Интерфейсы связи- Industrial Ethernet
- RS-232
- RS-422
- RS-485
- Modbus ASCII
- Modbus RTU
- Modbus TCP
Wi-Fi
Wi-Fi НетНакопители
Количество USB-портов 2Питание
Напряжение питания 24 ВПрограммное обеспечение
Операционная система LinuxОбщее
Управление Сенсорное Назначение- Визуализация процессов
- Управление оборудованием
