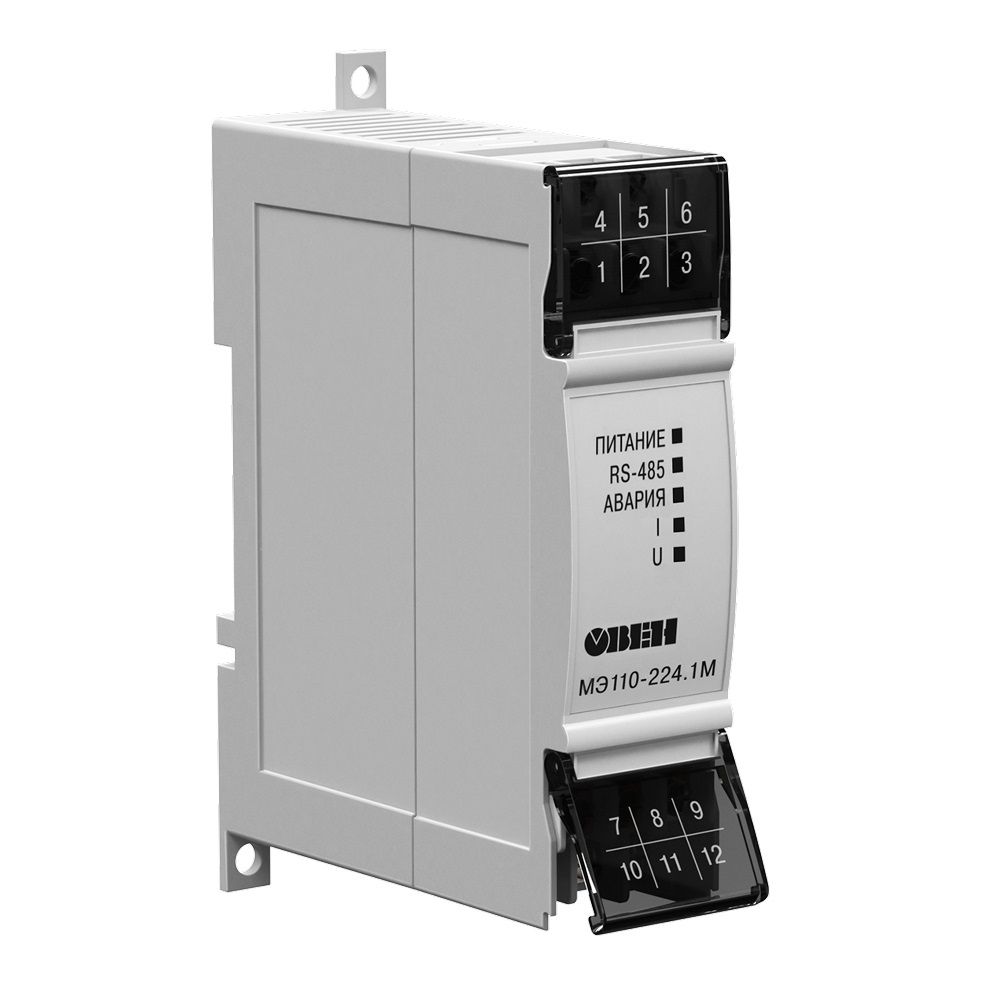

Модуль электроизмерительный МЭ110-224.1М [М01]

Модуль электроизмерительный Овен МЭ110-224.1М [М01] — это однофазный измерительный преобразователь, предназначенный для сбора и передачи в сеть RS-485 данных о параметрах электрической сети. Прибор измеряет действующее напряжение, силу тока, частоту первой гармоники, полную, активную и реактивную мощности, а также коэффициент мощности cos φ. Универсальное питание от сети переменного или постоянного тока и поддержка внешних измерительных трансформаторов делают модуль гибким решением для задач учета и мониторинга электроэнергии. Прибор поддерживает протоколы ОВЕН, Modbus RTU, Modbus ASCII и DCON, что обеспечивает совместимость с широким кругом устройств сбора данных и SCADA-систем.

Назначение модуля электроизмерительного Овен МЭ110-224.1М [М01]:

Модуль МЭ110-224.1М [М01] применяется для организации учета и мониторинга параметров электрической энергии в однофазных сетях переменного тока с частотой от 45 до 65 Гц. Прибор измеряет действующие значения напряжения (40...400 В), силы тока (0,02...5,00 А), вычисляет полную, активную и реактивную мощности (от 20 до 2000 Вт/ВА/вар), коэффициент мощности cos φ (от 0 до 1) и частоту первой гармоники. Результаты измерений передаются в сеть RS-485 по запросу от Мастера сети — контроллера, ПК или SCADA-системы. Прибор может использоваться как автономно, так и в комплекте с внешними трансформаторами напряжения и тока для масштабирования измеряемых величин на сети высокого напряжения и больших токов. Универсальное питание (переменный ток 90...264 В или постоянный ток 20...375 В) позволяет применять модуль в системах с различными стандартами электропитания. Прибор оптимально подходит для построения систем технического учета электроэнергии, диспетчеризации и мониторинга энергопотребления на промышленных предприятиях и объектах энергетики.

Особенности и преимущества модуля электроизмерительного Овен МЭ110-224.1М [М01]:

• Полный набор измеряемых параметров однофазной сети: прибор измеряет напряжение, ток, полную (S), активную (P) и реактивную (Q) мощности, частоту первой гармоники и коэффициент мощности cos φ;
• Универсальное питание: прибор работает как от сети переменного тока 90...264 В (номиналы 110, 220, 240 В), так и от источника постоянного тока 20...375 В (номинал 24 В), что позволяет использовать его в системах с различными стандартами электропитания;
• Поддержка внешних трансформаторов: прибор позволяет задавать коэффициенты трансформации по напряжению и току в диапазоне от 0,001 до 9999,000, что дает возможность подключать его к сетям практически любого класса напряжения через стандартные измерительные трансформаторы;
• Автоматический пересчет мощности: при задании коэффициентов трансформации все производные величины (мощность) автоматически пересчитываются прибором с учетом заданных коэффициентов;
• Четыре протокола обмена: прибор поддерживает протоколы ОВЕН, Modbus RTU, Modbus ASCII и DCON, а тип протокола выбирается пользователем программно, что обеспечивает совместимость с различными Мастерами сети и SCADA-системами;
• Светодиодная индикация состояния: раздельные светодиоды для напряжения (U) и тока (I) позволяют оперативно оценить наличие сигнала на измерительном входе и выход параметра за допустимые пределы, а светодиод «Авария» сигнализирует о нештатных ситуациях;
• Гальваническая изоляция цепей: цепи питания, интерфейса RS-485 и измерительных входов гальванически развязаны между собой с электрической прочностью изоляции 2500 В, что повышает помехозащищенность и безопасность системы;
• Диагностика нештатных ситуаций: прибор выявляет ошибки EEPROM, отсутствие связи с АЦП и ошибки применения параметров, сигнализируя об этом светодиодом «Авария» и передавая соответствующий код ошибки по сети;
• Сетевой тайм-аут: при отсутствии запросов от Мастера сети в течение заданного времени (по умолчанию 600 секунд) прибор сигнализирует об этом светодиодом «Авария», что позволяет оператору своевременно выявить проблемы связи;
• Восстановление заводских сетевых настроек: функция быстрого возврата к заводским параметрам связи через замыкание специальных клемм упрощает настройку при утере информации о заданных сетевых параметрах;
• «Быстрая» замена без демонтажа линий связи: конструкция съемных клеммных колодок позволяет оперативно заменить прибор, не отсоединяя проводники от клемм, что минимизирует время простоя оборудования;
• Бесплатный OPC-сервер и библиотека DLL: для интеграции прибора в SCADA-системы и контроллеры других производителей на сайте производителя доступны OPC-драйвер и библиотека стандарта Windows DLL;
• Компактный корпус: габаритные размеры 110 × 76 × 27 мм позволяют устанавливать прибор в ограниченном пространстве шкафов автоматики;
• Надежность и долговечность: средний срок службы модуля составляет 10 лет, средняя наработка на отказ — 60 000 часов, что обеспечивает стабильную работу без частого обслуживания.

Технические характеристики модуля электроизмерительного Овен МЭ110-224.1М [М01]:

• Тип электросети: однофазная;
• Количество каналов измерения: 1;
• Время опроса: не более 1 с;
• Измерение напряжения:
• Диапазон прямого подключения: ~40…400 В;
• С внешними трансформаторами: до 4000·10³ В;
• Основная погрешность: ±0,5 %;
• Измерение силы тока:
• Диапазон прямого подключения: ~0,02…5,00 А;
• С внешними трансформаторами: до 5·10⁵ А;
• Основная погрешность: ±0,5 %;
• Измерение мощности:
• Типы измеряемой мощности: полная (S), активная (P), реактивная (Q);
• Диапазон прямого подключения: от 20 до 2000 Вт/ВА/вар;
• С внешними трансформаторами: до 2·10⁷;
• Основная погрешность: ±1,0 %;
• Измерение частоты:
• Диапазон измерения: от 45,00 до 65,00 Гц;
• Основная погрешность: ±0,5 %;
• Измерение коэффициента мощности (cos φ):
• Диапазон измерения: от 0,000 до 1,000;
• Основная погрешность: ±2,0 % (при мощности < 30 ВА); ±3,0 % (при мощности ≥ 30 ВА);
• Коэффициент трансформации: от 0,001 до 9999,000 (по напряжению и току, задается пользователем);
• Дополнительная температурная погрешность: не более ±0,5 % на каждые 10 °С;
• Дополнительная погрешность от гармоник: не более ±0,1 % на каждый 1 % уровня нечетной гармоники;
• Дополнительная погрешность от изменения частоты сети: не более 0,5 предела основной погрешности;
• Дополнительная погрешность от электромагнитных помех: не более 0,2 предела основной погрешности;
• Время установления рабочего режима: не более 5 минут;
• Интерфейс связи: RS-485, двухпроводная схема;
• Максимальная скорость обмена по RS-485: 115 200 бит/с;
• Максимальное количество приборов в сети RS-485: не более 32;
• Поддерживаемые протоколы: ОВЕН, Modbus RTU, Modbus ASCII, DCON (переключается программно);
• Гальваническая изоляция цепей: питание / RS-485 / измерительный вход — 2500 В;
• Напряжение питания: ~90…264 В (ном. 110, 220, 240 В, частота 47-63 Гц) или ⎓20…375 В (ном. 24 В);
• Потребляемая мощность: не более 5 ВА;
• Конфигурирование: ПО «Конфигуратор М110»;
• Степень защиты корпуса: IP20 со стороны передней панели, IP00 со стороны клеммной колодки;
• Монтаж: на DIN-рейку 35 мм или настенный (винтами);
• Температура окружающего воздуха при эксплуатации: от –20 до +55 °С;
• Относительная влажность воздуха: не более 80 % (при +35 °С без конденсации);
• Габаритные размеры: 110 × 76 × 27 мм;
• Масса: не более 0,5 кг;
• Средний срок службы: 10 лет;
• Средняя наработка на отказ: 60 000 ч.

Комплект поставки модуля электроизмерительного Овен МЭ110-224.1М [М01]:

В комплект поставки модуля электроизмерительного Овен МЭ110-224.1М [М01] входят: модуль МЭ110-224.1М [М01], паспорт и гарантийный талон, краткое руководство по эксплуатации.
