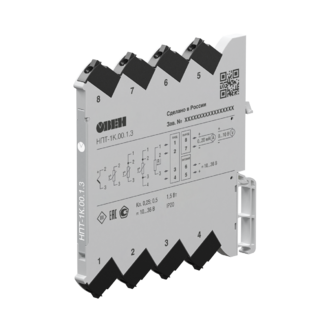

НПТ-1К.00.1.3.Ех
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Назначение преобразователя аналоговых сигналов НПТ.
ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В. Преобразователи ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением на DIN-рейку и в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.
Функциональные возможности
- Совместимы с термометрами сопротивления и термопарами
- Настройка типа датчика и диапазона преобразования температуры через USB-порт.
- Выходной нормированный сигнал:
- НПТ-1 – 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный)
- Выходной сигнал активный, не требует внешнего источника питания (НПТ-1К).
- Эксплуатация при температуре окружающий среды от -40 °С.
- Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А).
- Является средством измерения с межповерочным интервалом 2 года.
- НПТ-1К.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).
Габаритные и установочные размеры

Видео
| Вебинар «Нормирующие преобразователи ОВЕН НПТ» | Вебинар «Датчики влажности, регистраторы и нормирующие преобразователи» | Видео 1. Распаковка ОВЕН НПТ-1К |
| Видео 2. Настройка НПТ-1К с помощью конфигуратора | Видео 3. Подключение термопары к ОВЕН ПР200 с помощью ОВЕН НПТ-1К |
Технические характеристики
| Характеристики | НПТ-1К | НПТ-1К.Ех |
|---|---|---|
| Для монтажа на DIN рейку | Для монтажа на DIN рейку и работы во взрывоопасной зоне | |
| Характеристики питания прибора | ||
| Номинальное значение напряжения питания постоянного тока, В | 24 | |
| Диапазон допустимых напряжений питания постоянного тока, В | 10…36 | |
| Гальваническая развязка питания от входов/выходов | 2500 В | |
| Тип подключения питания | Отдельными проводами | |
| Характеристики датчиков и входных сигналов | ||
| Тип датчика | ТС, ТП | |
| Схема подключения ТС | 2, 3, 4-w | |
| Гальваническая развязка домена «входы» от домена «выходы» | 2500 В | |
| Характеристики выходных сигналов | ||
| Номинальный диапазон выходного сигнала преобразователя |
4…20, 0…20, 0…5 мА 0…10, 2…10, 0…5 В |
|
| Выходной сигнал при аварии на входе (обрыв или КЗ датчика) |
4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА 0…10 – 10…11 В 2…10 – 10…11 мА 0…5 В |
|
| Функция преобразования входных сигналов | Линейная | |
| Допустимое сопротивление нагрузки, Ом |
для мА не более 480 для В не менее 1000 |
|
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 15 мин | |
| Время установления выходного сигнала после изменения входного сигнала, не более | 2 сек | |
| Питание выходного сигнала | От встроенного источника | |
| Метрологические характеристики | ||
| Основная приведенная погрешность преобразования, не более: | ||
| – при работе с ТС | 0,25 % | |
| – при работе с ТП | 0,5 % | |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | ||
| – при работе с ТС | 0,125 % | |
| – при работе с ТП | 0,25 % | |
| Характеристики конструкции | ||
| Габаритные размеры | (6,1×113×115) ±1 мм | |
| Степень защиты корпуса | IP20 | |
| Степень защиты клемм | IP20 | |
| Масса в упаковке, не более | 200 г | |
| Условия эксплуатации | ||
| Диапазон рабочих температур | -40…+70 °С | |
| Относительная влажность воздуха, не более | 95 % | |
| Атмосферное давление | 84…106,7 кПа | |
| Устойчивость к механическим воздействиям | Группа N2 по ГОСТ Р 52931 | |
| Устойчивость к электромагнитным воздействиям | Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 | |
| Уровень излучения радиопомех (помехоэмиссии) | По ГОСТ 30804.6.3-2013 | |
| Параметры взрывозащиты | ||
| Маркировка | 0 Ex ia IIC «T6…Т4» Ga | |
| Максимальные значения для подключения по цепи датчика | - |
Uo=6 В Io=102 мА Po=0,16 Вт Сo=2,9 мкФ Lo=3,3 мГн Uмакс=250 В |
| Максимальные значения для подключения по цепи выходного сигнала | - | - |
