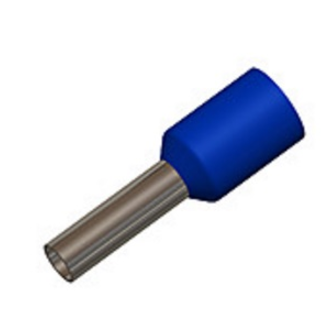

Наконечник штыревой втулочный изолированный (НШВИ) MeyerTec MTES-2512 (уп. 100 шт.)
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Изолированные кабельные наконечники предназначены для оконцевания многожильных медных проводов и присоединения их к контактным устройствам электрооборудования различного типа. Правильно подобранный наконечник под тип контакта (клеммы) вашего устройства и сечение проводника обеспечивает безопасное и долговечное электрическое соединение. Наконечники разного вида отличаются способом фиксации жил проводника на контактах различных устройств и объединены единой международной цветовой идентификацией.
Наконечник штыревой втулочный изолированный (НШВИ) — предназначен для оконцевания одного провода и его последующего подключения к контактным клеммам различного типа. Стандарт: DIN 46228/4.
| Артикул и Наименование | Цвет | Диапазон сечений провода, мм² | Размеры, мм | ||||||
|---|---|---|---|---|---|---|---|---|---|
| W | F | L | D | С | |||||
| MTES-02581, НШВИ 0,25-8 (уп.100 шт.) | Белый | 0,25 | 1,9 | 8,0 | 12,4 | 1,1 | 0,8 | ||
| MTES-02584, НШВИ 0,25-8 (уп.100 шт.) | Красный | 0,25 | 1,9 | 8,0 | 12,4 | 1,1 | 0,8 | ||
| MTES-056, НШВИ 0,5-6 (уп.20 шт.) | Белый | 0,5 | 2,6 | 6,0 | 12,0 | 1,3 | 1,0 | ||
| MTES-058, НШВИ 0,5-8 (уп.100 шт.) | Белый | 0,5 | 2,6 | 8,0 | 14,0 | 1,3 | 1,0 | ||
| MTES-0756, НШВИ 0,75-6 (уп.20 шт.) | Серый | 0,75 | 2,8 | 6,0 | 12,3 | 1,5 | 1,2 | ||
| MTES-0758, НШВИ 0,75-8 (уп.100 шт.) | Серый | 0,75 | 2,8 | 8,0 | 14,3 | 1,5 | 1,2 | ||
| MTES-16, НШВИ 1,0-6 (уп.20 шт.) | Красный | 1,0 | 3,0 | 6,0 | 12,3 | 1,7 | 1,4 | ||
| MTES-18, НШВИ 1,0-8 (уп.100 шт.) | Красный | 1,0 | 3,0 | 8,0 | 14,3 | 1,7 | 1,4 | ||
| MTES-112, НШВИ 1,0-12 (уп.100 шт.) | Красный | 1,0 | 3,0 | 12,0 | 18,3 | 1,7 | 1,4 | ||
| MTES-158, НШВИ 1,5-8 (уп.100 шт.) | Черный | 1,5 | 3,5 | 8,0 | 14,3 | 2,0 | 1,7 | ||
| MTES-1512, НШВИ 1,5-12 (уп.100 шт.) | Черный | 1,5 | 3,5 | 12,0 | 18,3 | 2,0 | 1,7 | ||
| MTES-258, НШВИ 2,5-8 (уп.100 шт.) | Синий | 2,5 | 4,0 | 8,0 | 15,4 | 5,6 | 2,3 | ||
| MTES-2512, НШВИ 2,5-12 (уп.100 шт.) | Синий | 2,5 | 4,0 | 12,0 | 19,4 | 2,6 | 2,3 | ||
| MTES-49, НШВИ 4,0-9 (уп.100 шт.) | Серый | 4,0 | 4,5 | 9,0 | 16,4 | 3,2 | 2,8 | ||
| MTES-412, НШВИ 4,0-12 (уп.100 шт.) | Серый | 4,0 | 4,5 | 12,0 | 19,4 | 3,2 | 2,8 | ||
| MTES-612 , НШВИ 6,0-12 (уп.100 шт.) | Желтый | 6,0 | 6,0 | 12,0 | 20,5 | 3,9 | 3,5 | ||
Технические характеристики
- Материал коннектора: медь М1
- Покрытие коннектора: лужение
- Материал изоляции: самозатухающий ПВХ
- Температурный диапазон: -10°C+70°C
Монтаж кабельных наконечников прост и занимает несколько секунд. С провода снимается изоляция на расстоянии, необходимом для плотного контакта с металлом наконечника. Зачищенный конец проводника помещается в гильзу наконечника и обжимается с помощью специального инструмента. Смонтированное таким образом электрическое соединение надежно и имеет эстетический, профессионально завершенный вид.
Технические характеристики
- Материал коннектора: медь М1
- Покрытие коннектора: лужение
- Материал изоляции: самозатухающий ПВХ
- Температурный диапазон: -10°C+70°C
