Артикул 48986

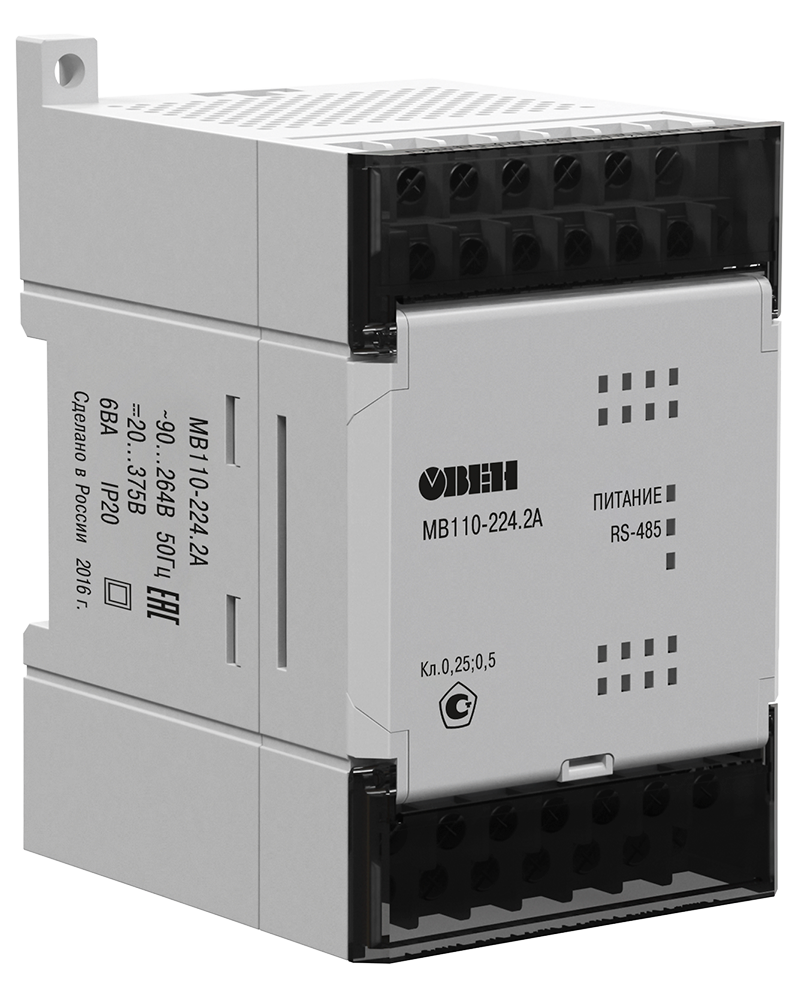

Прибор ОВЕН МВ110-224.2А предназначен для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485. 2 универсальных канала аналогового входа: 4(0)-20 мА, -50 - +50 мВ, 0-1В, 0-5 В, 0-10В, сигналы от термопар и термометров сопротивления. Питание 220 переменного или 24 В постоянного тока.
Вид монтажа
на DIN-рейку / на стену
Габаритные размеры
(63×110×75) ±1 мм
Поддерживаемые протоколы
Modbus RTU; Modbus ASCII; ОВЕН; DCON
В наличии
Назначение прибора модуля ввода аналоговых сигналов ОВЕН МВ110-2А
Прибор предназначен для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.
Модули ввода аналоговых сигналов могут быть использованы для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.
МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве Мастера сети могут использоваться приборы ОВЕН ТРМ151, контроллеры ОВЕН ПЛК и т.п.
К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Основные особенности модуля ввода аналоговых сигналов ОВЕН МВ110-2А
- 2 универсальных канала аналогового ввода
- Типы входных сигналов: термопреобразователи сопротивления, термопары, унифицированные сигналы напряжения и тока (требуют использования внешнего резистора 50 Ом), сопротивление до 5 кОм
- Частота измерений: до 0,3 сек на канал
- Термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
- Термопреобразователи сопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000
- Унифицированные сигналы: 4-20 мА, 0-20 мА, 0-5 мА, +/-50мВ, 0-1 В
- Напряжение питания: ~220 В и =24 В (универсальный источник питания)
- Встроенный источник питания датчиков: =24 В, 50 мА для модификации МВ110-2А
Рекомендации к использованию
- Для увеличения числа входов любых модификаций ОВЕН ПЛК
- Для удаленного ввода сигналов при подключении к SCADA-системам и другому ПО
- Для передачи данных через радио-модемы или сети GSM
- Для передачи данных на панели оператора
- Для работы с любым оборудованием, поддерживающим интерфейс RS-485 и протоколы обмена ModBus-ASCII, ModBus-RTU, DCON, ОВЕН
МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве Мастера сети могут использоваться приборы ОВЕН ТРМ151, контроллеры ОВЕН ПЛК и т.п.
К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
|
Напряжение питания:
|
90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или
18...30 В постоянного тока (номинальное напряжение 24 В)
|
|
Потребляемая мощность, ВА, не более
|
6
|
|
Количество аналоговых входов
|
2
|
|
Время опроса одного входа*:
|
|
|
– термометры сопротивления, с, не более
|
0,8
|
|
– термоэлектрические преобразователи и унифицированные сигналы постоянного напряжения и тока, с, не более
|
0,4
|
|
Предел основной приведенной погрешности при измерении:
|
|
|
– термоэлектрическими преобразователями, %
|
±0,5 %
|
|
– термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока, %
|
±0,25 %
|
|
Напряжение встроенного источника питания, В
|
24 ±3 В
|
|
Ток встроенного источника питания, мА, не более
|
50
|
|
Интерфейс связи с компьютером
|
RS-485
|
|
Максимальная скорость обмена по интерфейсу RS-485, бит/сек
|
115200
|
|
Протокол связи, используемый для передачи информации
|
ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
|
|
Степень защиты корпуса
|
IP20 со стороны передней панели,
IP00 со стороны клеммной колодки
|
|
Габаритные размеры прибора, мм
|
(63х110х73)±1
|
|
Масса прибора, кг, не более
|
0,5
|
|
Средний срок службы, лет
|
8
|
Используемые на входе сигналы постоянного тока, напряжения и сопротивления
|
Сигнал постоянного напряжения
|
|
–50…+50 мВ
|
0…100
|
0,1
|
±0,25
|
|
Унифицированные сигналы по ГОСТ 26.011-80
|
|
0...1 В
|
0...100
|
0,1
|
+0,25
|
|
0...5 мА
|
0...100
|
0,1
|
+0,25
|
|
0...20 мА
|
0...100
|
0,1
|
|
4...20 мА
|
0...100
|
0,1
|
|
Сигнал сопротивления
|
|
0…5000 Ом
|
0,5*…100
|
0,1
|
±0,25
|
Используемые на входе первичные преобразователи (датчики)
|
Термометры сопротивления по ГОСТ Р 8.625-2006
Термопреобразователи сопротивления по ГОСТ 6651-94*
|
|
Cu 50 (a=0,00426 оС -1)
|
–50…+200
|
0,1
|
+0,25
|
|
50М (a=0,00428 оС -1)
|
–200…+200
|
0,1
|
|
Pt 50 (a=0,00385 оС -1)
|
–200…+850
|
0,1
|
|
50П (a=0,00391 оС -1)
|
–240…+1100
|
0,1
|
|
Cu 100 (a=0,00426 оС -1)
|
–50…+200
|
0,1
|
|
100М (a=0,00428 оС -1)
|
–200…+200
|
0,1
|
|
Pt 100 (a=0,00385 оС -1)
|
–200…+850
|
0,1
|
|
100П (a=0,00391 оС -1)
|
–240…+1100
|
0,1
|
|
Ni 100 (a=0,00617 оС -1)
|
–60…+180
|
0,1
|
|
Pt 500 (a=0,00385 оС -1)
|
–200…+850
|
0,1
|
|
500П (a=0,00391 оС -1)
|
–250…+1100
|
0,1
|
|
Cu 500 (a=0,00426 оС -1)
|
–50...+200
|
0,1
|
|
500М (a=0,00428 оС -1)
|
–200...+200
|
0,1
|
|
Ni500 (a=0,00617 оС -1)
|
–60...+180
|
0,1
|
|
Cu 1000 (a=0,00426 оС -1)
|
–50...+200
|
0,1
|
|
1000М (a=0,00428 оС -1)
|
–200...+200
|
0,1
|
|
Pt 1000 (a=0,00385 оС -1)
|
–200...+850
|
0,1
|
|
1000П (a=0,00391 оС -1)
|
–250...+1100
|
0,1
|
|
Ni 1000 (a=0,00617 оС -1)
|
–60...+180
|
0,1
|
|
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
|
|
TХК (L)
|
–200…+800
|
0,1
|
+0,5
|
|
TЖК (J)
|
–200…+1200
|
0,1
|
|
TНН (N)
|
–200…+1300
|
0,1
|
|
TХА (К)
|
–200…+1360
|
0,1
|
|
TПП (S)
|
–50…+1750
|
0,1
|
|
TПП (R)
|
–50…+1750
|
0,1
|
|
TПР (В)
|
+200…+1800
|
0,1
|
|
TВР (А-1)
|
0…+2500
|
0,1
|
|
TВР (А-2)
|
0…+1800
|
0,1
|
|
TВР (А-3)
|
0…+1800
|
0,1
|
|
TМК (Т)
|
–250…+400
|
0,1
|
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от минус 10 до +55 °С;
- верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 86 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.
 |
|
Схема подключения термометра сопротивления
|
|
|
|
Схема подключения термоэлектрического преобразователя
|
 |
|
Схема подключения активного датчика с выходом в виде напряжения -50.0…50.0 мВ или 0…1.0 В
|
|
|
|
Схема подключения активного датчика с токовым выходом 0…5.0, 0…20.0 или 4…20.0 мА
|
|
