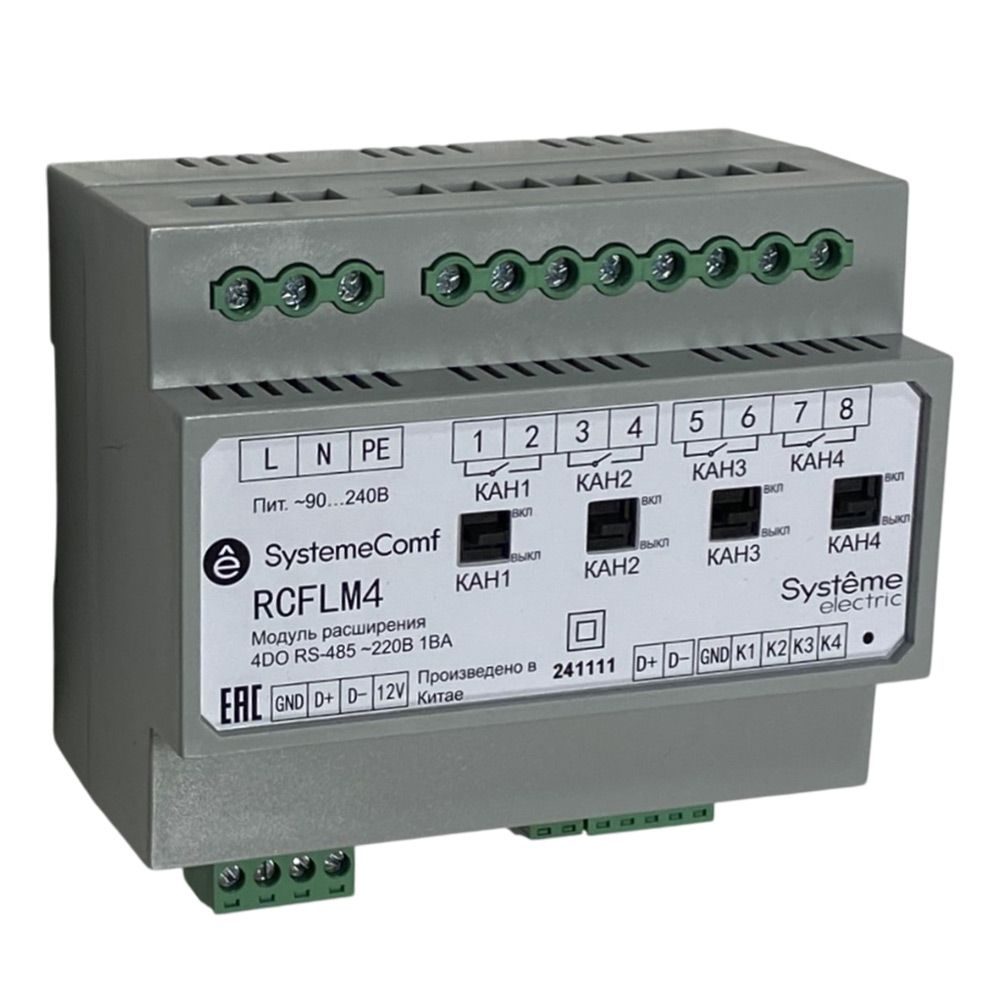

Модуль управления освещением Systeme Electric SystemeComf RCFLM4

Модуль управления освещением Systeme Electric SystemeComf RCFLM4 представляет собой устройство расширения для управления группами освещения в системах автоматизации зданий. Производитель относит данное изделие к серии SystemeComf, тип RCF. Модуль предназначен для коммутации четырех групп освещения типа ВКЛ/ВЫКЛ, включая светодиодные светильники. Устройство работает под управлением контроллера типа RCFC или в составе системы автоматизации здания по протоколу Modbus RTU. Модуль оснащен четырьмя релейными выходами с возможностью коммутации высоких импульсных токов, четырьмя дискретными входами для подключения выключателей и портом RS-485. Применяется в административных зданиях, гостиницах, торговых центрах и других объектах, где требуется управление освещением.

Основные возможности и преимущества модуля управления освещением RCFLM4:

• Четыре группы освещения: модуль управляет четырьмя независимыми группами освещения типа ВКЛ/ВЫКЛ, что позволяет организовать зональное управление светом в помещении;
• Высокий коммутационный ресурс: релейные выходы рассчитаны на коммутацию нагрузки до 240 В переменного тока с максимальным током резистивной нагрузки 20 А и импульсным током до 500 А на 2 мс, что делает модуль пригодным для работы со светодиодными драйверами и лампами с высоким пусковым током;
• Ручное управление: на передней панели расположены четыре переключателя с обратной связью для включения и выключения групп освещения вручную, например, при обслуживании;
• Дискретные входы: четыре входа типа сухой контакт без подачи напряжения предназначены для подключения импульсных выключателей без фиксации. При замыкании входа на общий контакт GND происходит переключение состояния соответствующей группы освещения на противоположное, что работает даже при отсутствии связи с контроллером;
• Порт RS-485: модуль подключается к контроллеру типа RCFC или к контроллеру автоматизации по протоколу Modbus RTU Slave с параметрами 9600 бод, 8 бит данных, без контроля четности, 1 стоповый бит;
• Выход питания 12 В: модуль имеет выход постоянного тока 12 В для питания других устройств, например, модуля дискретных входов RCFDI8 или модуля управления шторами RCFCM2;
• Компактность и удобство монтажа: корпус предназначен для установки на DIN рейку 35 мм, клеммные колодки съемные, что упрощает монтаж и обслуживание.

Технические характеристики модуля управления освещением RCFLM4:

• Количество групп освещения: 4 канала;
• Тип управления: ВКЛ/ВЫКЛ на каждый канал;
• Напряжение канала DO: не более 240 В переменного тока;
• Максимальный ток резистивной нагрузки: не более 20 А;
• Максимальный импульсный ток: 500 А на 2 мс;
• Ручное управление: переключатель на передней панели для каждого канала;
• Дискретные входы: 4 входа типа сухой контакт без подачи напряжения;
• Функции дискретных входов: включение групп 1-4, включение групп 1-2, выключение групп 1-2, выключение групп 1-4 при замыкании на GND;
• Порт связи RS-485: порт 1 для подключения к контроллеру типа RCFC, порт 2 для конфигурирования Modbus RTU Slave;
• Номинальное напряжение питания: от 90 до 240 В переменного тока;
• Потребляемая мощность: 1 ВА;
• Потребляемый ток: не более 5 мА;
• Напряжение выхода постоянного тока: 12 В;
• Максимальный ток выхода постоянного тока: 200 мА;
• Номинальное импульсное напряжение: 2 кВ;
• Максимальный ток короткого замыкания: 5 А;
• Подключение: винтовые клеммные колодки, сечение кабеля до 2,5 мм²;
• Степень защиты корпуса: IP20;
• Установка: DIN рейка 35 мм;
• Размеры корпуса Ш×В×Г: 106×98×64 мм;
• Масса: 250 г;
• Адрес при работе с RCFC: 0x90 для групп 1-4, 0x91 для групп 5-8, 0x92 для групп 9-12, 0x93 для групп 13-16, 0x9F для активной сцены;
• Срок службы: 10 лет.

Монтаж и рекомендации по размещению:

Модуль RCFLM4 предназначен для установки на DIN рейку 35 мм в шкаф управления. Установочные размеры составляют 106×98×64 мм. Подключение питания, порта связи, входов и выходов выполняется согласно схемам, приведенным в руководстве по эксплуатации. Для линий RS-485 следует применять специализированный экранированный кабель и устанавливать терминаторы 120 Ом. Порт RS-485-2 имеет встроенный терминатор 120 Ом, который подключается нажатием кнопки EOL. Экран кабеля должен быть соединен на всем протяжении и подключен к шине слаботочного заземления в одной точке. При подключении индуктивных нагрузок к релейным выходам необходимо использовать внешние защитные цепи для подавления перенапряжений. Запрещается использовать модуль во взрывоопасных средах и в условиях воздействия агрессивных газов.

Области применения:

Модуль управления освещением RCFLM4 востребован в системах автоматизации зданий для управления группами освещения в административных зданиях, гостиницах, торговых центрах, офисах и других помещениях. Устройство применяется совместно с контроллерами серии RCFC и позволяет организовать зональное управление светом, в том числе с использованием импульсных выключателей. Модуль интегрируется в систему автоматизации здания по протоколу Modbus RTU для централизованного мониторинга и управления.

Комплект поставки:

В базовую комплектацию входят модуль управления освещением RCFLM4 с установленными клеммными колодками и руководство по эксплуатации. Гарантийный срок составляет 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с даты поставки.
