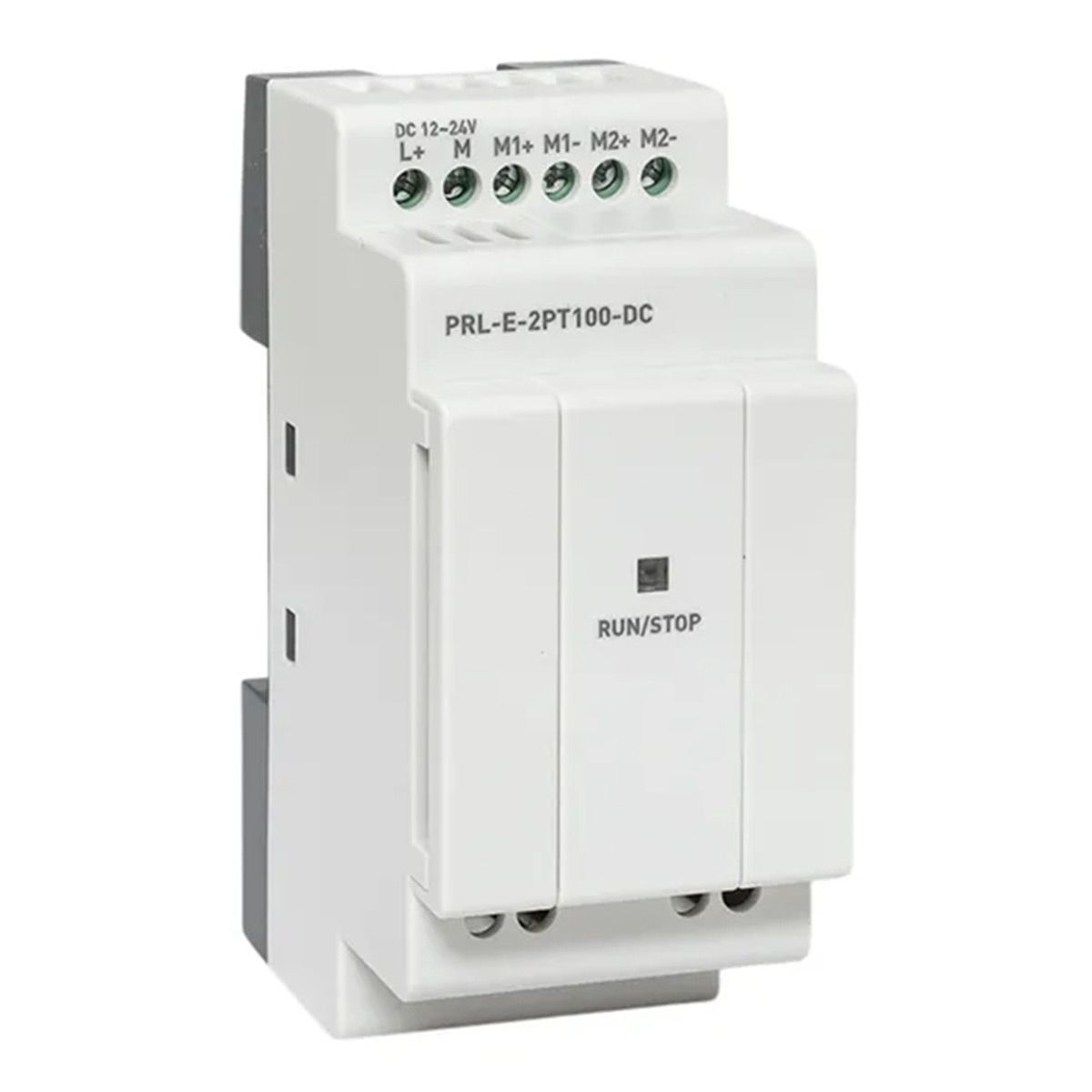

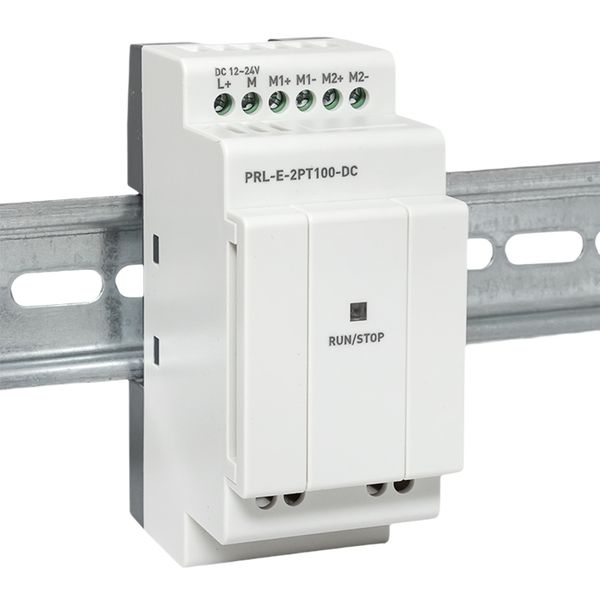

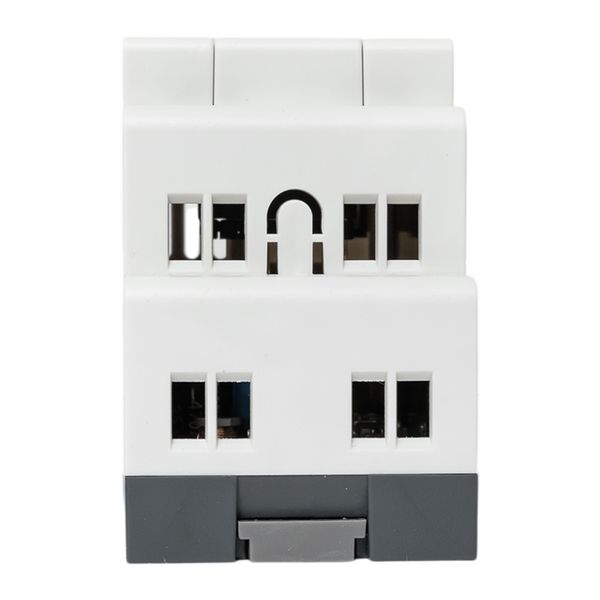

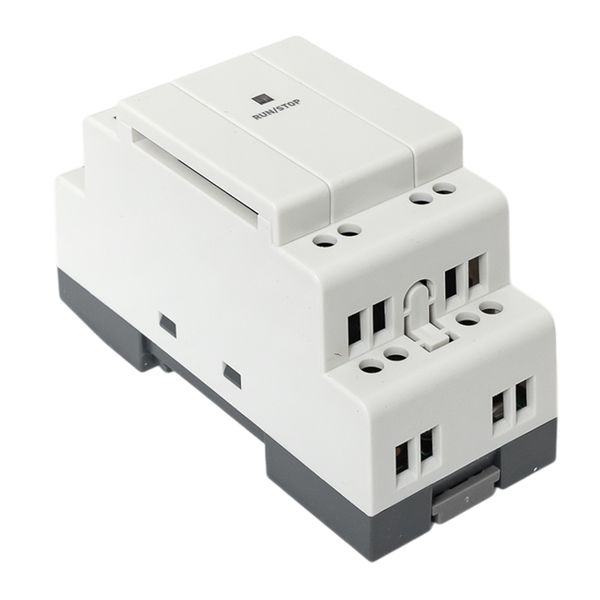

Модуль расширения сигналов датчиков температуры EKF PRO-Relay 2PT100 DC EKF

Модуль расширения сигналов датчиков температуры PRO-Relay 2PT100 DC EKF предназначен для увеличения количества входов для подключения термопреобразователей сопротивления PT100 у головных модулей PRO-Relay. Устройство позволяет измерять температуру в диапазоне от -50 до +200 °С по 2-проводной схеме подключения. Модуль подключается к головному устройству по локальной шине и занимает один из трех доступных слотов расширения.

Модуль используется с головными модулями PRO-Relay на постоянном токе. Для корректной работы сборки необходимо назначить каждому модулю расширения уникальный адрес с помощью микропереключателей, расположенных под защитной крышкой. Устройство поставляется в винтовых клеммах, допускающих подключение проводов сечением 0,25 – 2,5 мм².

Расшифровка условного обозначения:

• PRO-Relay — серия программируемых устройств для систем автоматизации.
• 2PT100 — два входа для термопреобразователей сопротивления PT100.
• DC — тип питающего напряжения: постоянный ток.
• EKF — торговая марка производителя.

Технические характеристики модуля расширения сигналов датчиков температуры PRO-Relay 2PT100 DC EKF:

• Номинальное напряжение питания: 20,4…28,8 В DC (постоянного тока).
• Потребляемая мощность, не более: 1 Вт.
• Количество аналоговых входов: 2 (I1-I2).
• Тип входов: измерение термосопротивлений.
• Схема измерительной цепи: 2-проводная.
• Тип поддерживаемых термосопротивлений: PT100.
• Диапазон измеряемых значений температуры: -50…+200 °С.
• Разрешение входного сигнала: 10 бит.
• Погрешность преобразования: ±0,3 °С.
• Класс точности: 0,3.
• Время преобразования на канал: 50 мс.
• Длина кабельного подключения: не более 10 метров (экранированный и витой кабель).
• Изоляция между источником питания и входами: отсутствует.
• Изоляция между входами: отсутствует.
• Гальваническая развязка: отсутствует.

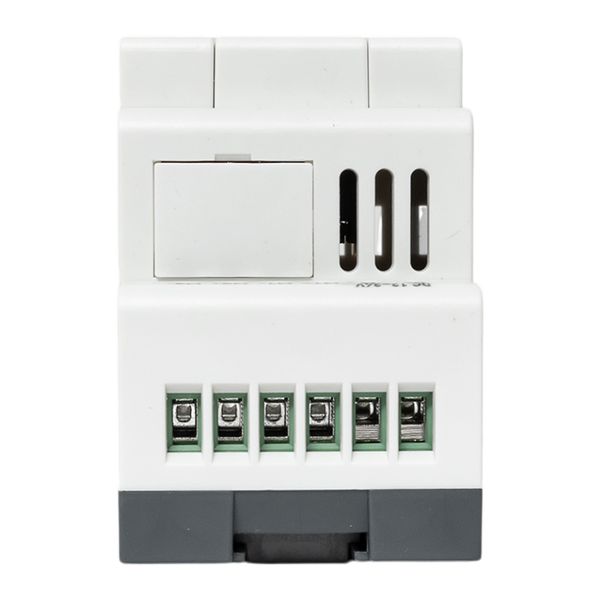

• Тип клемм: винтовые (сечение провода 0,25 – 2,5 мм²).
• Габаритные размеры: 40 × 90 × 61 мм (Ш×В×Г).
• Масса, не более: 0,096 кг / 0,132 кг в упаковке.
• Степень защиты: IP20.
• Температура эксплуатации: от -20 до +55 °С.
• Температура транспортировки и хранения: от -40 до +70 °С.
• Влажность эксплуатации: 10…95 %RH (без конденсации).
• Гарантийный срок эксплуатации: 3 года.
• Срок службы: 12 лет.

Особенности модуля:

• Два входа для подключения термопреобразователей сопротивления PT100.
• 2-проводная схема подключения.
• Диапазон измерения температуры от -50 до +200 °С.
• Высокая точность измерения (погрешность ±0,3 °С).

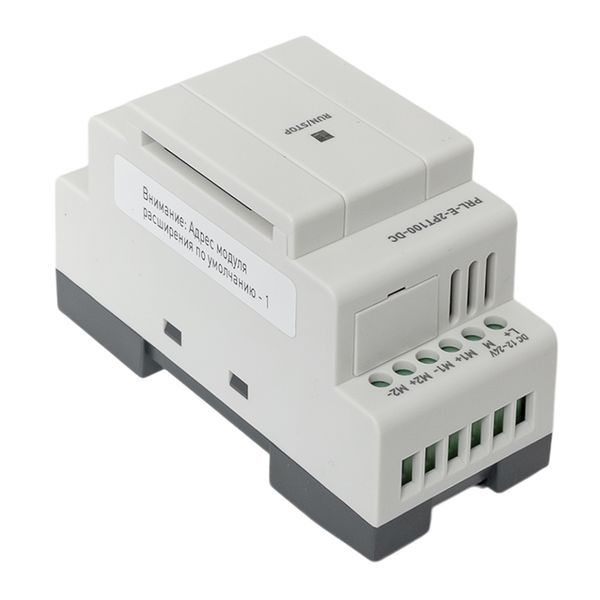

• Установка адреса модуля с помощью микропереключателей (уникальный адрес для каждого модуля).
• При монтаже модуль устанавливается справа от головного модуля PRO-Relay.
• Светодиодная индикация: зеленый цвет — связь с головным модулем установлена, красный — ошибка связи.

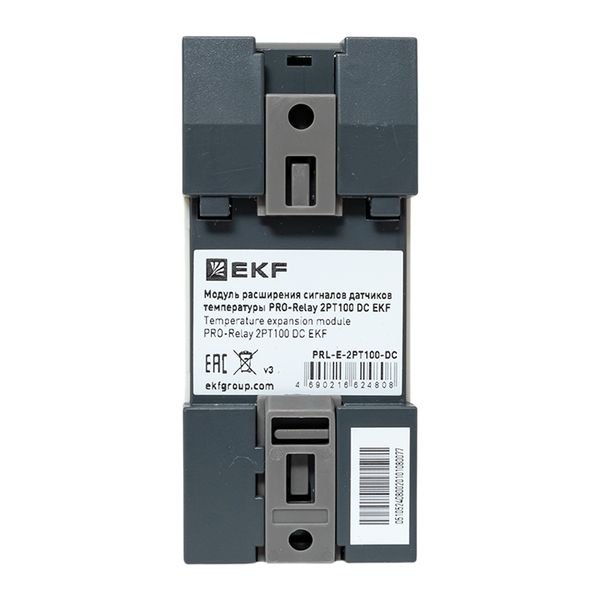

• Крепление на DIN-рейку 35 мм или монтажную панель.
• Для повышения помехозащищенности рекомендуется использовать экранированный и витой кабель длиной не более 10 метров.

Монтаж и подключение:

Монтаж должен производиться обученным специалистом при отключенном питании всех устройств. Модуль устанавливается на DIN-рейку 35 мм справа от головного модуля PRO-Relay. Для назначения уникального адреса необходимо снять защитную крышку и установить микропереключатели в требуемое положение. Для корректной работы сборки устройств каждому модулю расширения должен быть задан уникальный адрес, начиная с первого, до включения электропитания. Датчики PT100 подключаются к клеммам I1-I2 по 2-проводной схеме.

Характеристики головных модулей PRO-Relay (для справки):

• Напряжение питания: ~230 В AC (110…240 В) или =24 В DC (10,8…28,8 В).
• Количество входов/выходов: 12 входов, 4 выхода.
• Дискретные входы: 8 шт. (тип зависит от модели: ~230 В AC или =24 В DC).
• Универсальные входы: 4 шт. (0…10 В, могут использоваться как дискретные).
• Дискретные выходы: 4 шт., релейные, 10 А.
• Встроенные интерфейсы: 1 × Ethernet (Modbus TCP).
• Дисплей: символьный ЖК, 4 строки по 16 символов.
• Клавиатура: 6 клавиш.
• Количество подключаемых модулей расширения: до 3 (включая не более 1 коммуникационного RS-485).

Области применения устройств PRO-Relay:

• Энергоснабжение и распределение энергии (автоматический ввод резерва — АВР).
• Отопление, вентиляция и кондиционирование (ОВК / HVAC).
• Водоснабжение, водоподготовка и водоотведение.
• Управление освещением.
• Технологические и производственные процессы.

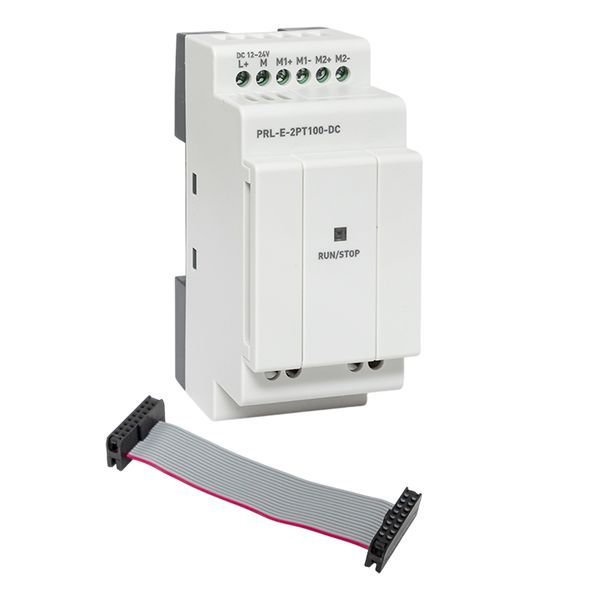

Комплект поставки:

• Модуль расширения сигналов датчиков температуры PRO-Relay 2PT100 DC EKF — 1 шт.
• Паспорт — 1 экз.

Гарантийные обязательства:

Изготовитель гарантирует соответствие изделия требованиям технической документации при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 3 года с даты продажи. Срок службы — 12 лет.
