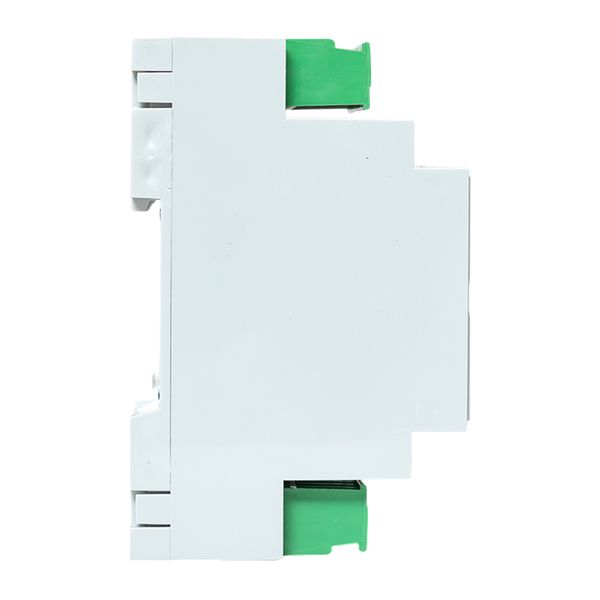

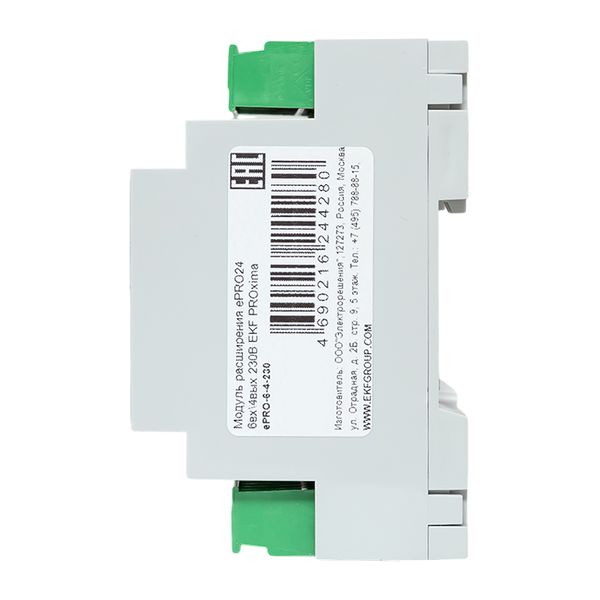

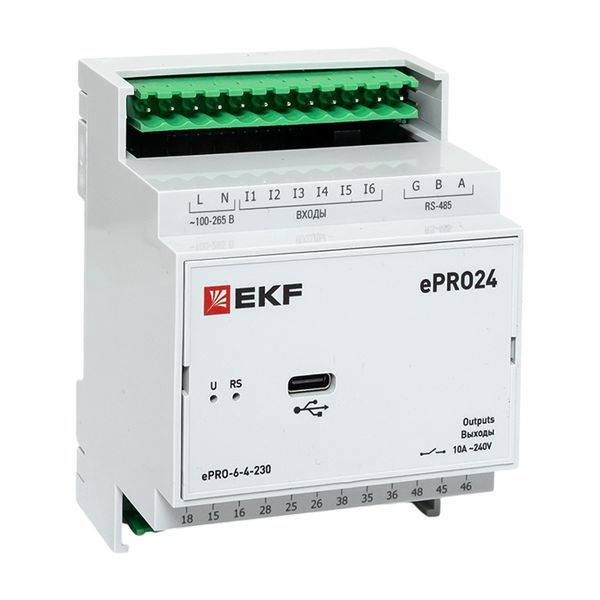

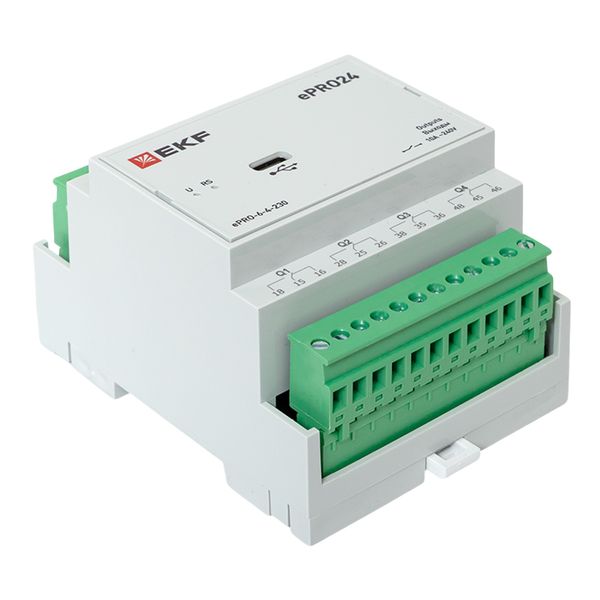

Модуль расширения ePRO24 EKF PROxima ePRO-6-4-230

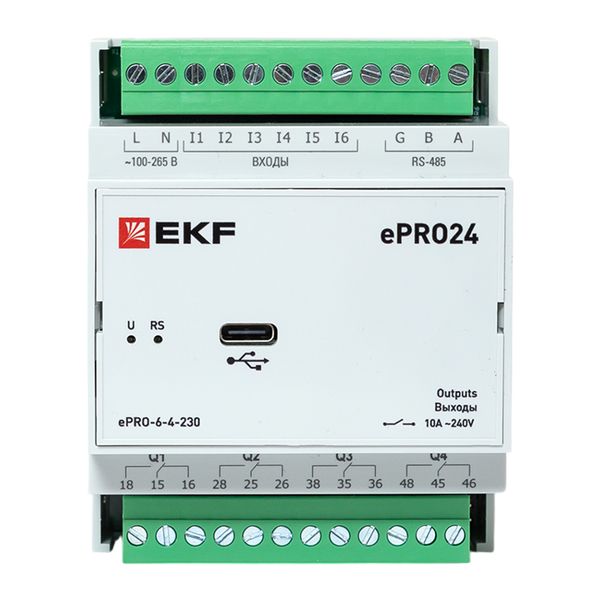

Модуль расширения ePRO24 удаленного управления 6вх\4вых 230В EKF PROxima представляет собой устройство серии ePRO24, предназначенное для увеличения количества дискретных входов и релейных выходов в системе удаленного мониторинга и управления. Устройство применяется совместно с базовым контроллером ePRO24 для расширения функциональных возможностей системы. Модуль оснащен шестью дискретными входами с оптической развязкой для контроля наличия напряжения в сети 230 В и четырьмя релейными выходами с перекидными контактами для коммутации нагрузок. Связь с базовым модулем осуществляется по интерфейсу RS-485. Устройство находит применение в системах освещения, отопления, кондиционирования, вентиляции, полива, а также для управления электрическими розетками и клапанами.

Назначение:

Модуль расширения ePRO24 используется для увеличения числа контролируемых входов и управляемых выходов в системе ePRO24. Шесть входов с оптической развязкой принимают переменное напряжение от 150 до 264 В, обеспечивая мониторинг состояния подключенных нагрузок. Четыре релейных выхода с перекидными контактами коммутируют цепи управления сигнализации и исполнительных механизмов. Устройство устанавливается на DIN-рейку и работает в составе распределенной системы, позволяя объединять до девяти модулей, один из которых является базовым. Применение целесообразно в автоматизации зданий, промышленных объектах, системах ЖКХ и других сферах, где требуется удаленное управление и мониторинг.

Преимущества модуля расширения ePRO24 удаленного управления 230В EKF PROxima:

• Расширение системы ePRO24 за счет добавления шести дискретных входов и четырех релейных выходов.
• Оптическая развязка входов обеспечивает надежную защиту от помех и безопасность.
• Релейные выходы с перекидными контактами позволяют коммутировать нагрузки до 10 А при напряжении 250 В AC.
• Интерфейс RS-485 для связи с базовым модулем и другими устройствами системы.
• Возможность объединения до восьми модулей расширения с одним базовым контроллером.
• Простота монтажа на стандартную DIN-рейку 35 мм.
• Компактные размеры 72×90×58 мм.
• Соответствие стандартам CE и RoHS.

Технические характеристики контроллера удаленного мониторинга и управления ePRO 24 EKF PROxima:

• Количество входов: 6, с оптической развязкой.
• Количество выходов: 4, релейные с перекидным контактом C/O.
• Напряжение питания AC: 85-305 В.
• Напряжение питания DC: 120-630 В.
• Напряжение срабатывания входов: 150-264 В AC.
• Потребляемый ток при 230 В AC: не более 0,15 А.
• Прочность изоляции питание-контроллер: 3 кВ AC.
• Номинальный длительный ток реле: 10 А.
• Коммутационная износостойкость: 100 000 циклов.
• Механическая износостойкость: 1 000 000 циклов.
• Прочность изоляции контакты реле-контроллер: 1,5 кВ AC.
• Прочность изоляции между разомкнутыми контактами: 0,75 кВ AC.
• Напряжение изоляции входных оптронов: 3 кВ.
• Интерфейс связи: RS-485.
• Максимальное количество модулей расширения: 8.
• Максимальное общее количество устройств в сети: 9 (один базовый, восемь расширения).
• Терминатор: резистор 120 Ом, устанавливается перемычкой SJ3 при расстоянии более 20 м.
• Сечение подключаемых проводников: 0,5-2,5 мм².
• Степень защиты: IP20.
• Рабочая температура: от -30 до +50 С.
• Температура хранения: от -40 до +60 С.

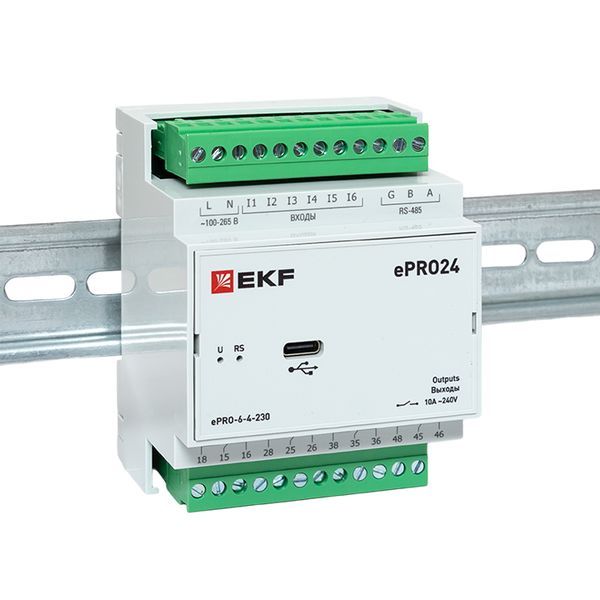

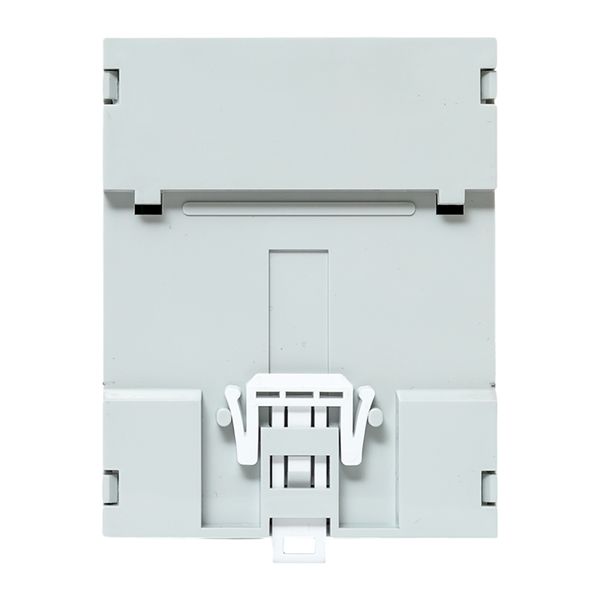

• Монтаж: на DIN-рейку 35 мм.
• Габаритные размеры: 72×90×58 мм.
• Сертификация: CE, RoHS.

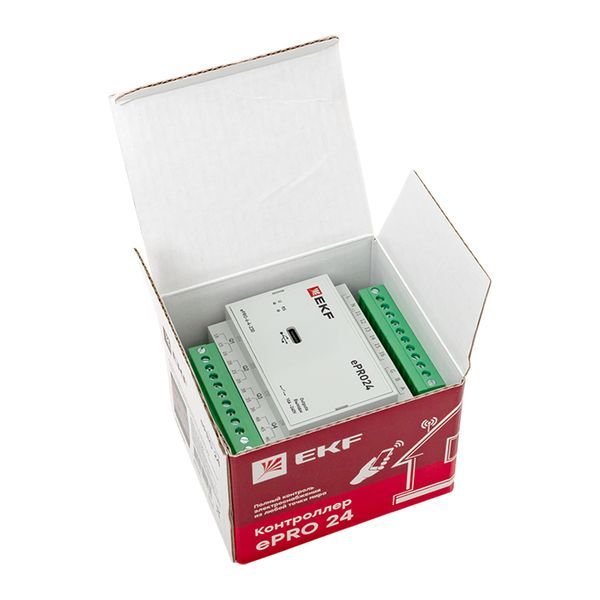

Комплект поставки:

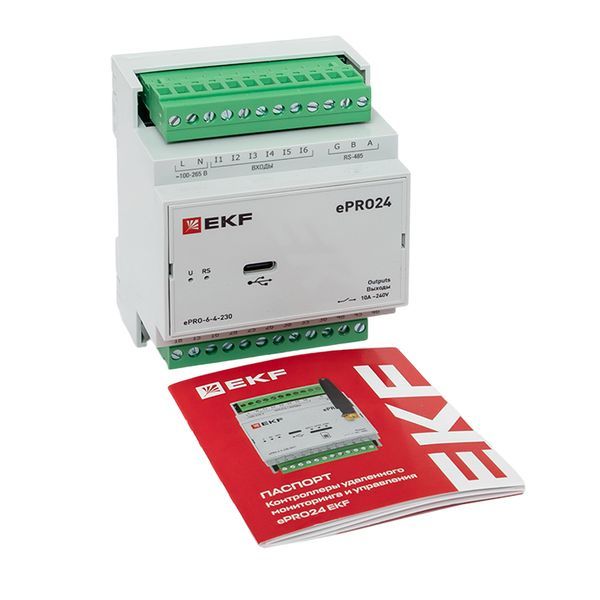

В комплект поставки входят модуль расширения ePRO24, паспорт и перемычка для терминатора.
