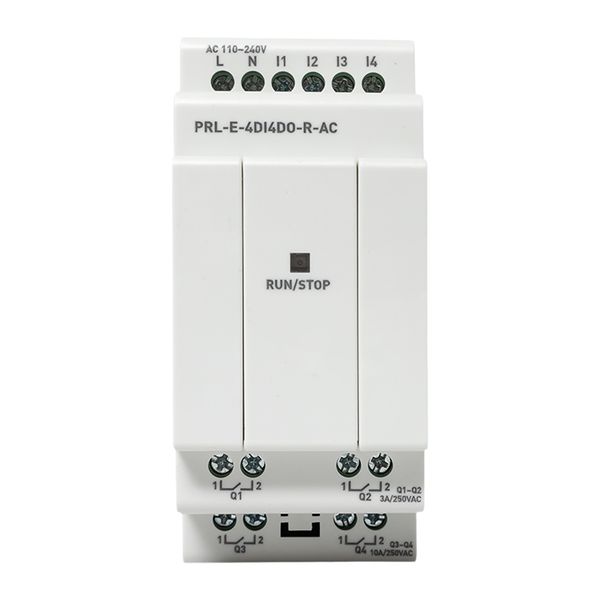

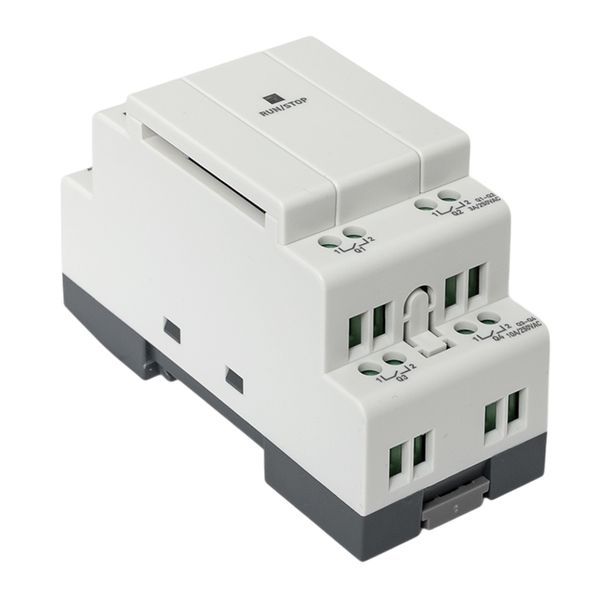

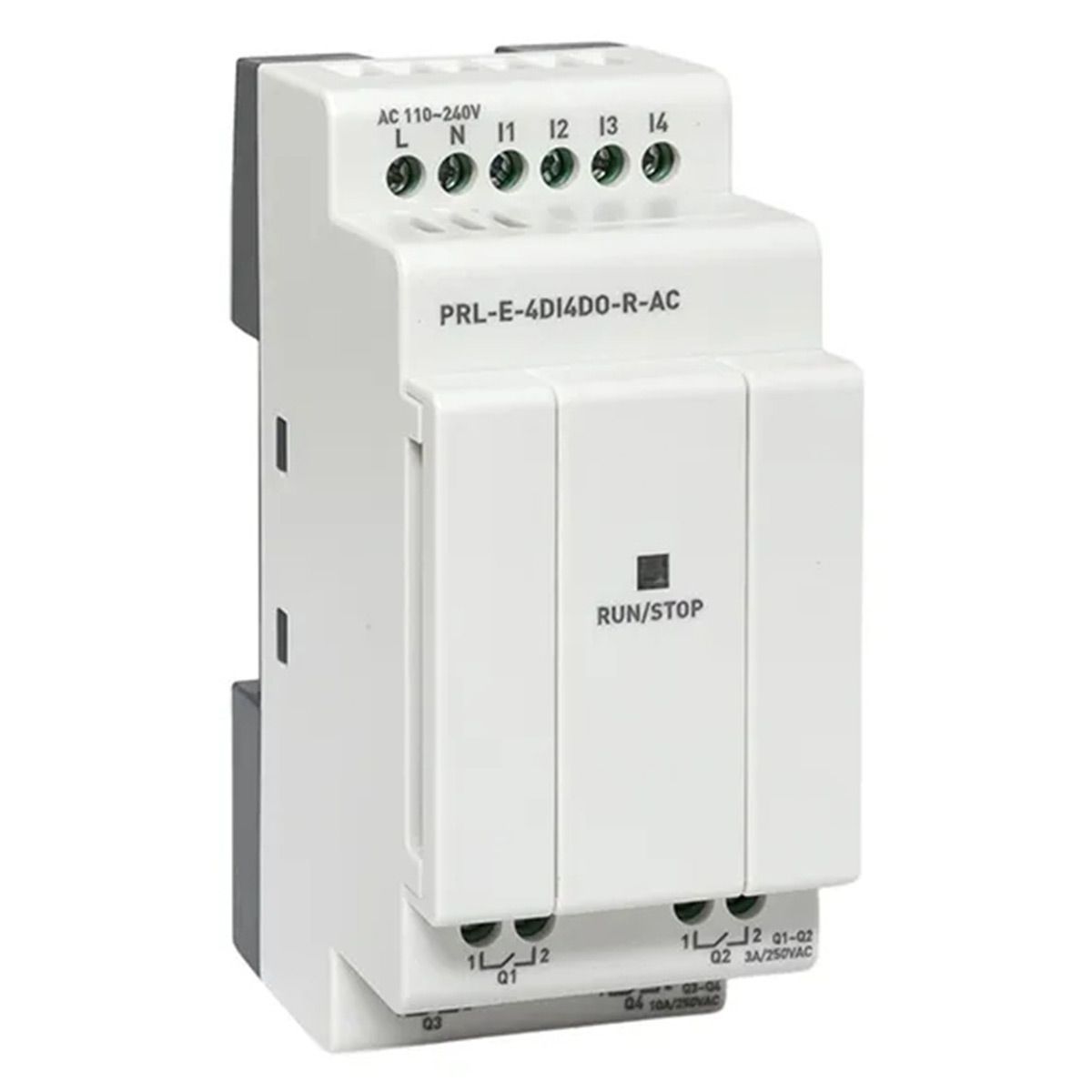

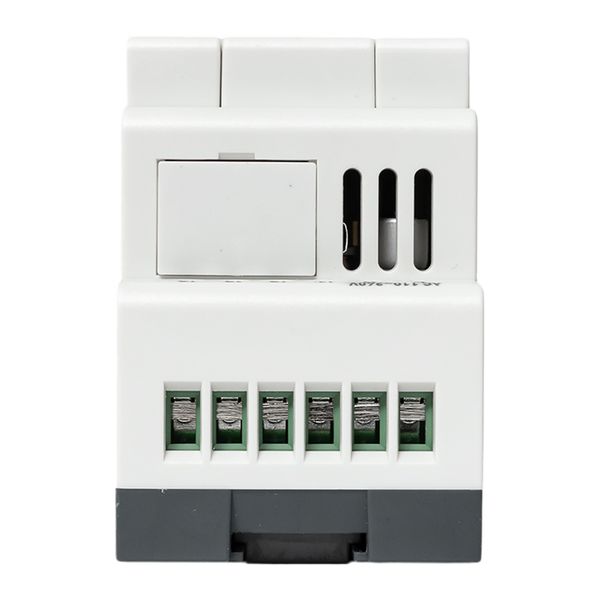

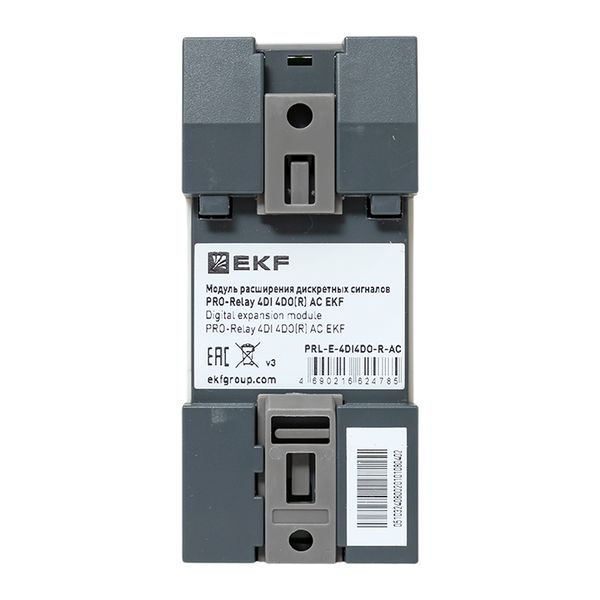

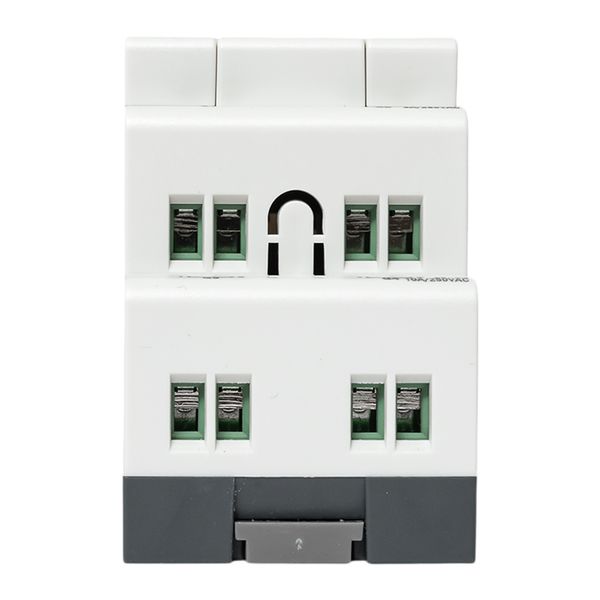

Модуль расширения дискретных сигналов EKF PRO-Relay 4DI 4DO(R) AC

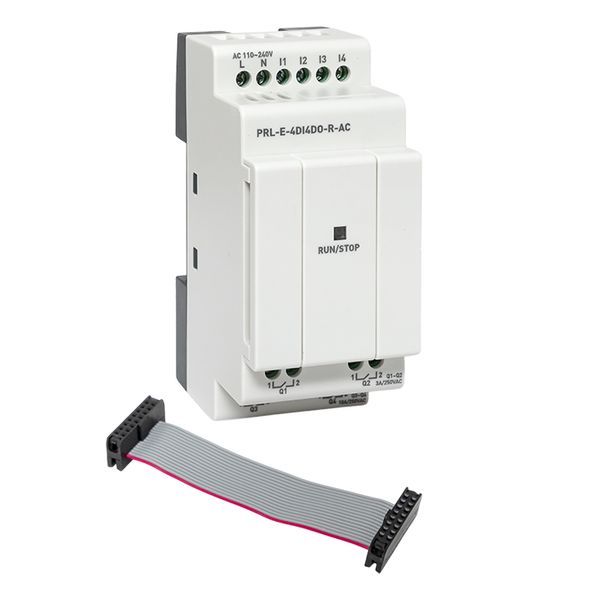

Модуль расширения дискретных сигналов PRO-Relay 4DI 4DO(R) AC EKF предназначен для увеличения количества дискретных входов и выходов у головных модулей PRO-Relay. Устройство позволяет подключать дискретные датчики с питанием 110…240 В переменного тока и управлять исполнительными механизмами с помощью четырех релейных выходов (два выхода на 3 А и два на 10 А). Модуль подключается к головному устройству по локальной шине и занимает один из трех доступных слотов расширения.

Модуль используется с головными модулями PRO-Relay на переменном токе. Для корректной работы сборки необходимо назначить каждому модулю расширения уникальный адрес с помощью микропереключателей, расположенных под защитной крышкой. Устройство поставляется в винтовых клеммах, допускающих подключение проводов сечением 0,25 – 2,5 мм².

Расшифровка условного обозначения:

• PRO-Relay — серия программируемых устройств для систем автоматизации.
• 4DI — четыре дискретных входа.
• 4DO(R) — четыре дискретных выхода типа «электромагнитное реле».
• AC — тип питающего напряжения: переменный ток.
• EKF — торговая марка производителя.

Технические характеристики модуля расширения дискретных сигналов PRO-Relay 4DI 4DO(R) AC EKF:

• Номинальное напряжение питания: 110…240 В AC (переменного тока).
• Предельное напряжение питания: 85…265 В AC.
• Диапазон частоты: 47…63 Гц.
• Потребляемая мощность, не более: 1,35 Вт.
• Напряжение изоляции: 1780 В AC.
• Количество дискретных входов: 4 (11-14).
• Тип дискретных входов: цифровые, токоприемные.
• Входное напряжение: 110…240 В AC.
• Ток включения (ON): 79…240 В AC; >0,06 мА.
• Ток выключения (OFF): 0…40 В AC; <0,03 мА.
• Минимальная длительность единичного входного импульса: 20 мс.
• Задержка при обмене сигналом: 0…120 мс.
• Максимальная частота входного сигнала: 4 Гц.
• Тип входа: резистивный.
• Изоляция между источником питания и входами: отсутствует.
• Изоляция между входами: отсутствует.
• Количество дискретных выходов типа «Р»: 4 (Q1-Q4).
• Тип выходного устройства: электромагнитное реле (нормально разомкнутые контакты).
• Допустимая нагрузка (резистивная): Q1-Q2: 3 А при 250 В AC / 1 А при 30 В DC; Q3-Q4: 10 А при 250 В AC / 3 А при 30 В DC.
• Предельно допустимое напряжение на выходе: 0…250 В AC / 0…30 В DC.
• Минимальная коммутируемая нагрузка: 1 А 6 В.
• Электрический ресурс реле: 10⁵ циклов при номинальной резистивной нагрузке.
• Механический ресурс реле: 10⁷ циклов при отсутствии нагрузки.
• Время срабатывания: 15 мс.
• Время отпускания: 10 мс.
• Максимальная частота выходного сигнала: 2 Гц.
• Защита от короткого замыкания, перенапряжения и перегрузок: отсутствует.
• Тип клемм: винтовые (сечение провода 0,25 – 2,5 мм²).
• Габаритные размеры: 40 × 90 × 61 мм (Ш×В×Г).
• Масса, не более: 0,145 кг / 0,181 кг в упаковке.
• Степень защиты: IP20.
• Температура эксплуатации: от -20 до +55 °С.
• Температура транспортировки и хранения: от -40 до +70 °С.
• Влажность эксплуатации: 10…95 %RH (без конденсации).
• Гарантийный срок эксплуатации: 3 года.
• Срок службы: 12 лет.

Особенности модуля:

• Четыре дискретных входа для сигналов 110…240 В переменного тока.
• Четыре релейных выхода: два выхода на 3 А и два выхода на 10 А.

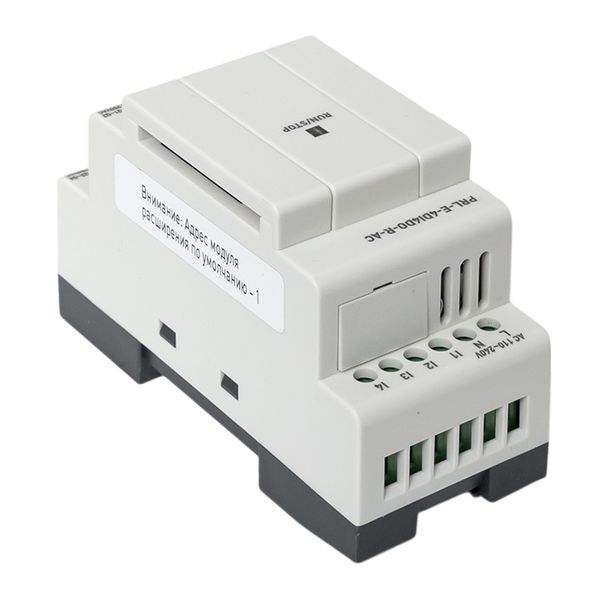

• Установка адреса модуля с помощью микропереключателей (уникальный адрес для каждого модуля).
• При монтаже модуль устанавливается справа от головного модуля PRO-Relay.
• Светодиодная индикация: зеленый цвет — связь с головным модулем установлена, красный — ошибка связи.

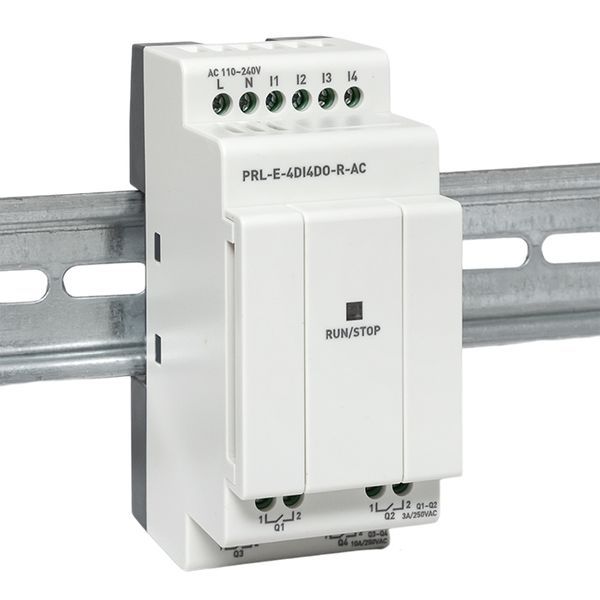

• Крепление на DIN-рейку 35 мм или монтажную панель.

Монтаж и подключение:

Монтаж должен производиться обученным специалистом при отключенном питании всех устройств. Модуль устанавливается на DIN-рейку 35 мм справа от головного модуля PRO-Relay. Для назначения уникального адреса необходимо снять защитную крышку и установить микропереключатели в требуемое положение. Для корректной работы сборки устройств каждому модулю расширения должен быть задан уникальный адрес, начиная с первого, до включения электропитания. Дискретные датчики подключаются к клеммам 11-14, дискретные нагрузки — к выходам Q1-Q4.

Характеристики головных модулей PRO-Relay (для справки):

• Напряжение питания: ~230 В AC (110…240 В) или =24 В DC (12…28,8 В).
• Количество входов/выходов: 12 входов, 4 выхода.
• Дискретные входы: 8 шт. (тип зависит от модели: ~230 В AC или =24 В DC).
• Универсальные входы: 4 шт. (0…10 В, могут использоваться как дискретные).
• Дискретные выходы: 4 шт., релейные, 10 А.
• Встроенные интерфейсы: 1 × Ethernet (Modbus TCP).
• Дисплей: символьный ЖК, 4 строки по 16 символов.
• Клавиатура: 6 клавиш.
• Количество подключаемых модулей расширения: до 3 (включая не более 1 коммуникационного RS-485).

Области применения устройств PRO-Relay:

• Энергоснабжение и распределение энергии (автоматический ввод резерва — АВР).
• Отопление, вентиляция и кондиционирование (ОВК / HVAC).
• Водоснабжение, водоподготовка и водоотведение.
• Управление освещением.
• Технологические и производственные процессы.

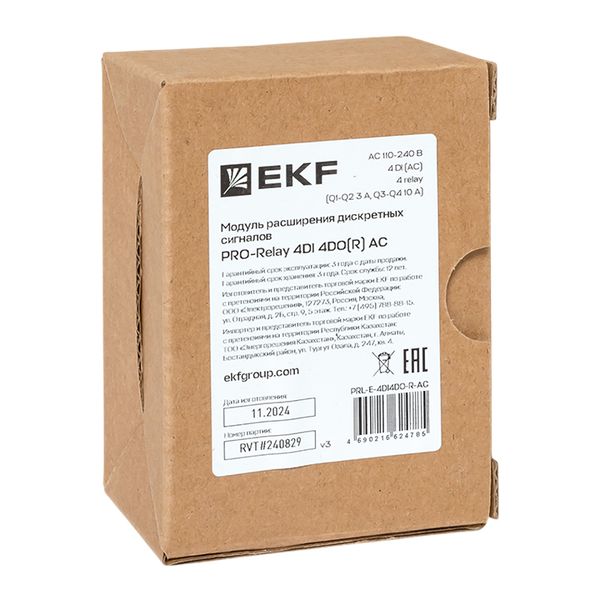

Комплект поставки:

• Модуль расширения дискретных сигналов PRO-Relay 4DI 4DO(R) AC EKF — 1 шт.
• Паспорт — 1 экз.

Гарантийные обязательства:

Изготовитель гарантирует соответствие изделия требованиям технической документации при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 3 года с даты продажи. Срок службы — 12 лет.
