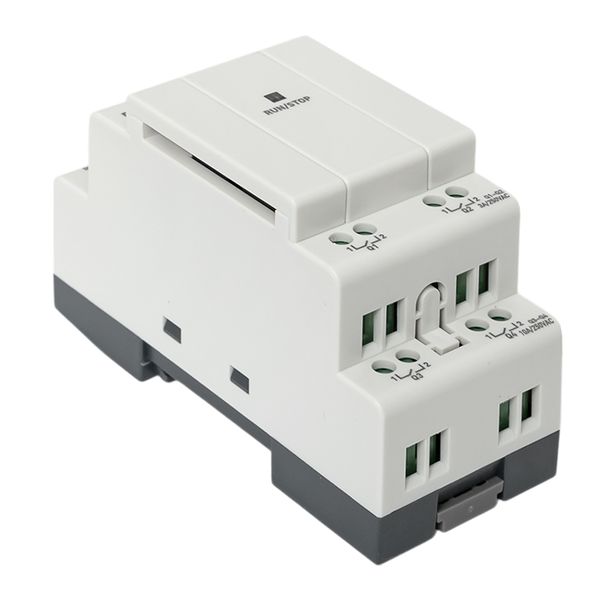

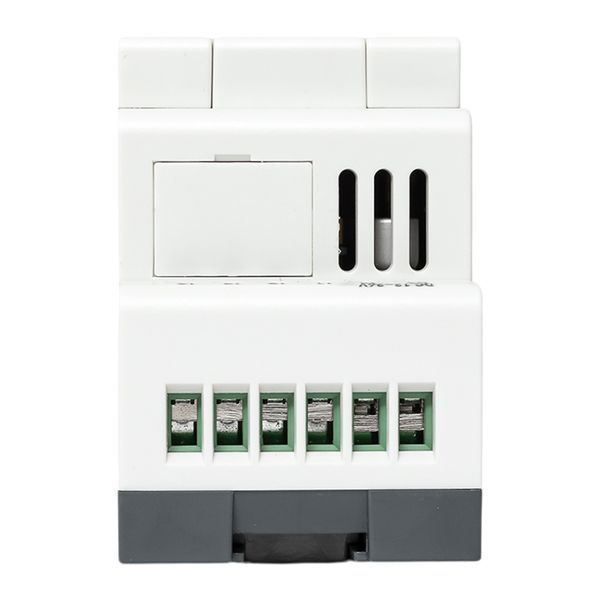

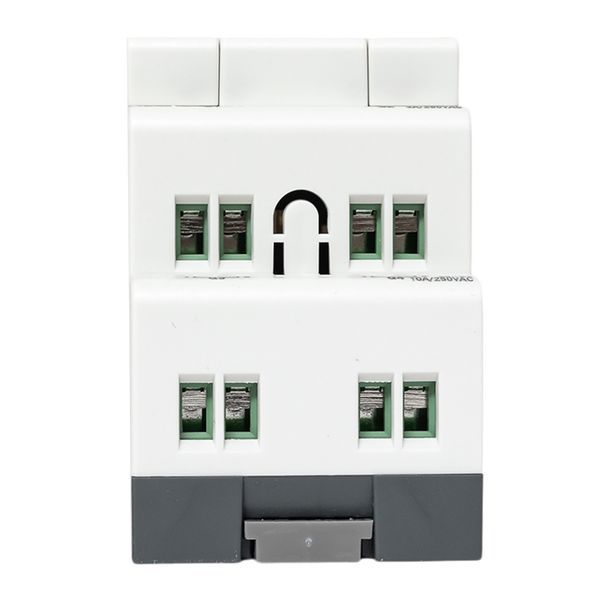

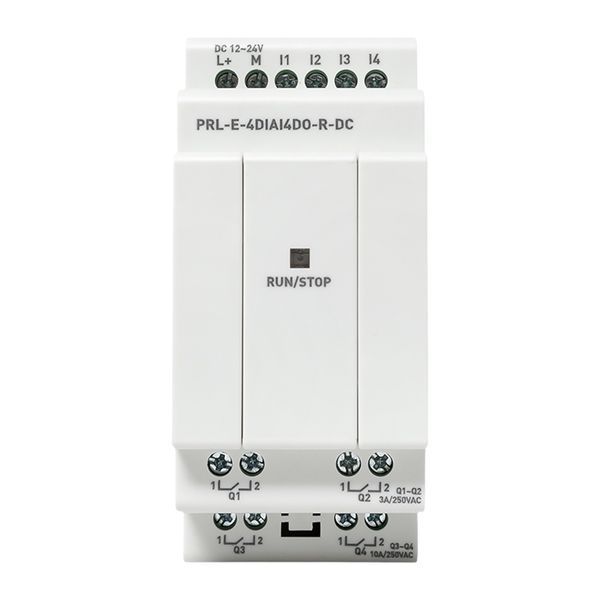

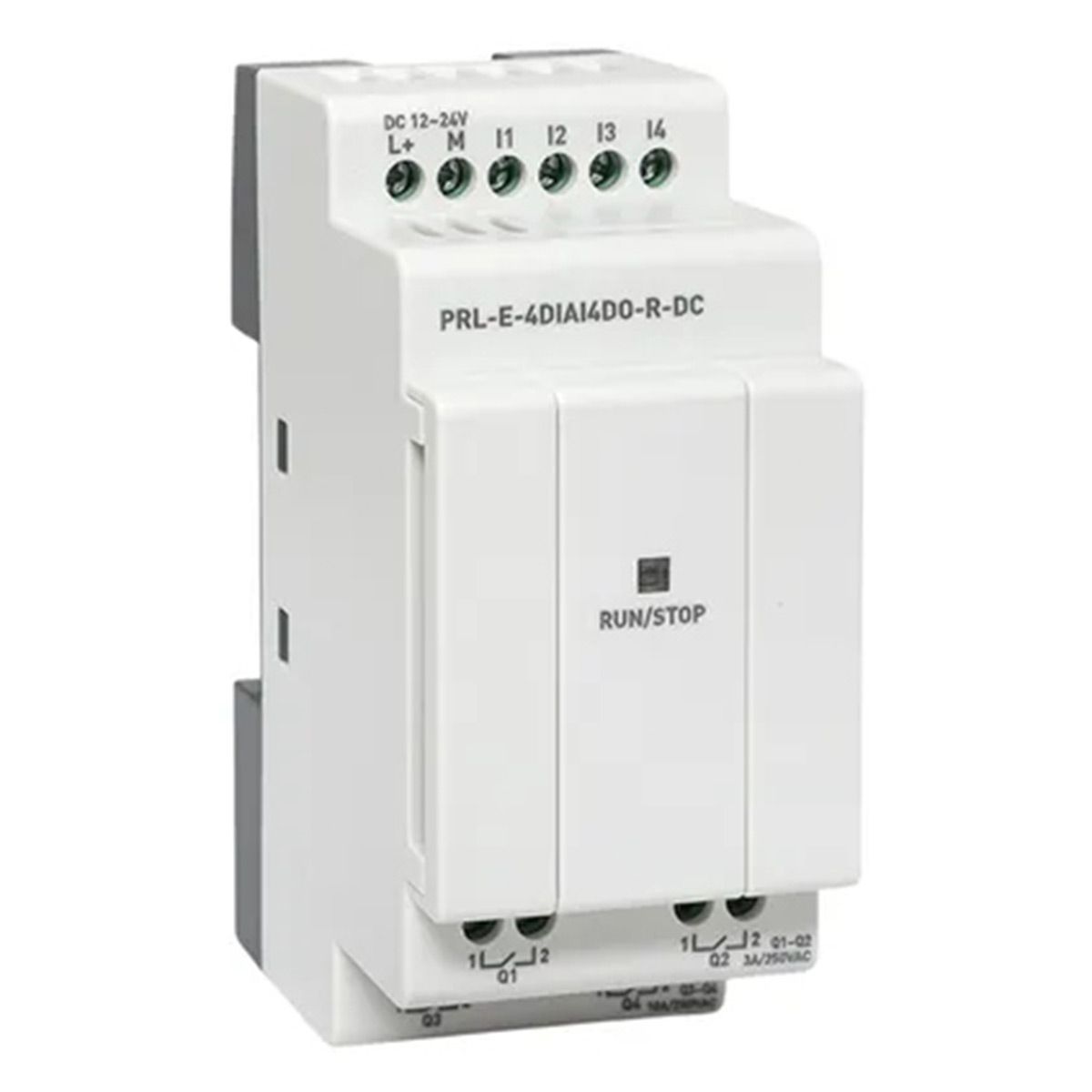

Модуль расширения дискретных и аналоговых сигналов EKF PRO-Relay 4DI/AI 4DO(R) DC

Модуль расширения дискретных и аналоговых сигналов EKF PRO-Relay 4DI/AI 4DO(R) DC предназначен для увеличения количества дискретных и аналоговых входов, а также дискретных выходов у головных модулей PRO-Relay. Устройство позволяет подключать датчики с унифицированными выходными сигналами 0…10 В, дискретные датчики с питанием 24 В AC или 10,8…28,8 В DC, а также управлять исполнительными механизмами с помощью четырех релейных выходов. Модуль подключается к головному устройству по локальной шине и занимает один из трех доступных слотов расширения.

Модуль может использоваться с головными модулями PRO-Relay как на переменном, так и на постоянном токе. Для корректной работы сборки необходимо назначить каждому модулю расширения уникальный адрес с помощью микропереключателей, расположенных под защитной крышкой. Устройство поставляется в винтовых клеммах, допускающих подключение проводов сечением 0,25 – 2,5 мм².

Расшифровка условного обозначения:

• PRO-Relay — серия программируемых устройств для систем автоматизации.
• 4DI/AI — четыре дискретных или аналоговых входа (настраиваются программно).
• 4DO(R) — четыре дискретных выхода типа «электромагнитное реле».
• DC — поддержка питания постоянным током (а также переменным 24 В AC).
• EKF — торговая марка производителя.

Технические характеристики модуля расширения дискретных и аналоговых сигналов EKF PRO-Relay 4DI/AI 4DO(R) DC:

• Номинальное напряжение питания: 24 В AC / 10,8…28,8 В DC.
• Потребляемая мощность, не более: 6,36 Вт.
• Количество дискретных входов: 4 (I1-I4), универсальные (дискретные или аналоговые).
• Тип дискретных входов: конфигурируемые, токоприемные.
• Входное напряжение (дискретный режим): 24 В AC / 10,8…28,8 В DC.
• Ток включения (ON): >0,06 мА.
• Ток выключения (OFF): <0,09 мА.
• Минимальная длительность единичного входного импульса: 5 мс.
• Задержка при обмене сигналом: 0…40 мс.
• Максимальная частота входного сигнала: 4 Гц.
• Количество аналоговых входов: 4 (при программной настройке входов I1-I4 как аналоговых).
• Диапазон измерения напряжения (аналоговый режим): 0…10 В DC.
• Разрешающая способность: 9 бит (0,015 В).
• Погрешность преобразования: ±0,2 В при 25 °С.
• Входное сопротивление: мин. 24 кОм, макс. 72 кОм.
• Длина кабельного подключения (аналоговый режим): не более 10 метров (экранированный и витой кабель).
• Количество дискретных выходов типа «Р»: 4 (Q1-Q4).
• Тип выходного устройства: электромагнитное реле (нормально разомкнутые контакты).
• Допустимая нагрузка (резистивная): Q1-Q2: 3 А при 250 В AC / 1 А при 30 В DC; Q3-Q4: 10 А при 250 В AC / 3 А при 30 В DC.
• Предельно допустимое напряжение на выходе: 0…250 В AC / 0…30 В DC.
• Минимальная коммутируемая нагрузка: 1 А 6 В.
• Электрический ресурс реле: 10⁵ циклов при номинальной резистивной нагрузке.
• Механический ресурс реле: 10⁷ циклов при отсутствии нагрузки.
• Время срабатывания: 15 мс.
• Время отпускания: 10 мс.
• Максимальная частота выходного сигнала: 2 Гц.
• Защита от короткого замыкания, перенапряжения и перегрузок: отсутствует.
• Гальваническая развязка: отсутствует.
• Тип клемм: винтовые (сечение провода 0,25 – 2,5 мм²).
• Габаритные размеры: 40 × 90 × 61 мм (Ш×В×Г).
• Масса, не более: 0,141 кг / 0,177 кг в упаковке.
• Степень защиты: IP20.
• Температура эксплуатации: от -20 до +55 °С.
• Температура транспортировки и хранения: от -40 до +70 °С.
• Влажность эксплуатации: 10…95 %RH (без конденсации).
• Гарантийный срок эксплуатации: 3 года.
• Срок службы: 12 лет.

Особенности модуля:

• Четыре конфигурируемых входа, которые могут работать как дискретные (24 В AC / 10,8…28,8 В DC) или как аналоговые (0…10 В).
• Программное переключение режима работы для каждого входа.
• Четыре релейных выхода с коммутационной способностью до 10 А (выходы Q3-Q4).
• Установка адреса модуля с помощью микропереключателей (уникальный адрес для каждого модуля).
• При монтаже модуль устанавливается справа от головного модуля PRO-Relay.
• Светодиодная индикация: зеленый цвет — связь с головным модулем установлена, красный — ошибка связи.

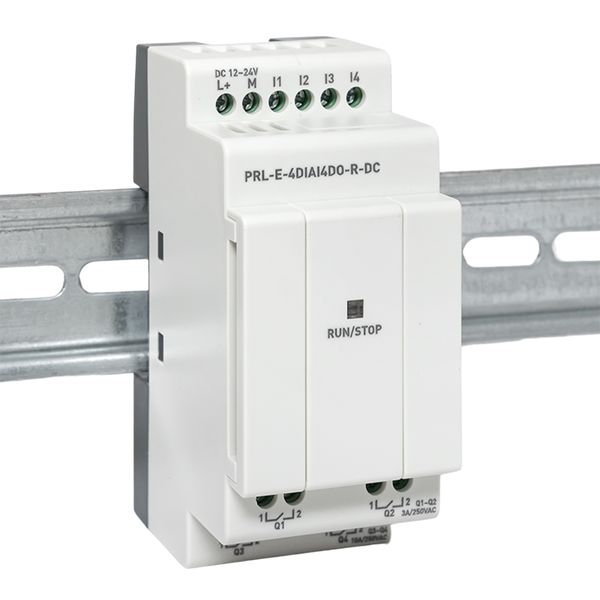

• Крепление на DIN-рейку 35 мм или монтажную панель.
• Для повышения помехозащищенности аналоговых входов рекомендуется использовать экранированный и витой кабель длиной не более 10 метров.

Монтаж и подключение:

Монтаж должен производиться обученным специалистом при отключенном питании всех устройств. Модуль устанавливается на DIN-рейку 35 мм справа от головного модуля PRO-Relay. Для назначения уникального адреса необходимо снять защитную крышку и установить микропереключатели в требуемое положение. Для корректной работы сборки устройств каждому модулю расширения должен быть задан уникальный адрес, начиная с первого, до включения электропитания. Дискретные датчики подключаются к клеммам I1-I4, аналоговые датчики — к тем же клеммам после программной настройки режима входа. Дискретные нагрузки подключаются к выходам Q1-Q4.

Характеристики головных модулей PRO-Relay (для справки):

• Напряжение питания: ~230 В AC (110…240 В) или =24 В DC (10,8…28,8 В).
• Количество входов/выходов: 12 входов, 4 выхода.
• Дискретные входы: 8 шт. (тип зависит от модели: ~230 В AC или =24 В DC).
• Универсальные входы: 4 шт. (0…10 В, могут использоваться как дискретные).
• Дискретные выходы: 4 шт., релейные, 10 А.
• Встроенные интерфейсы: 1 × Ethernet (Modbus TCP).
• Дисплей: символьный ЖК, 4 строки по 16 символов.
• Клавиатура: 6 клавиш.
• Количество подключаемых модулей расширения: до 3 (включая не более 1 коммуникационного RS-485).

Области применения устройств PRO-Relay:

• Энергоснабжение и распределение энергии (автоматический ввод резерва — АВР).
• Отопление, вентиляция и кондиционирование (ОВК / HVAC).
• Водоснабжение, водоподготовка и водоотведение.
• Управление освещением.
• Технологические и производственные процессы.

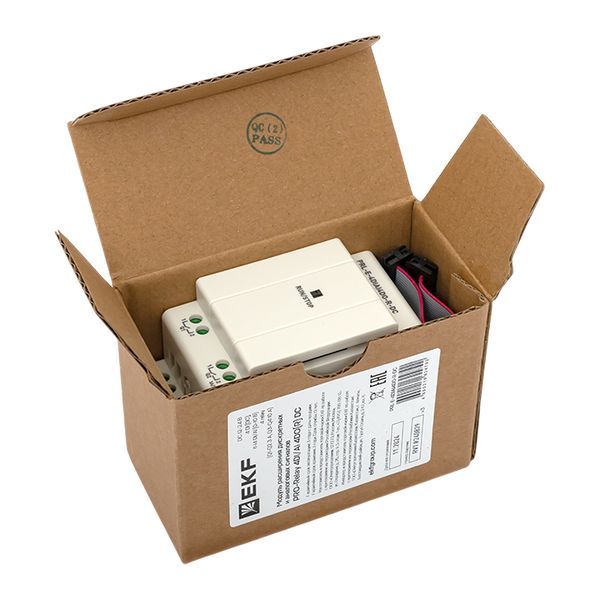

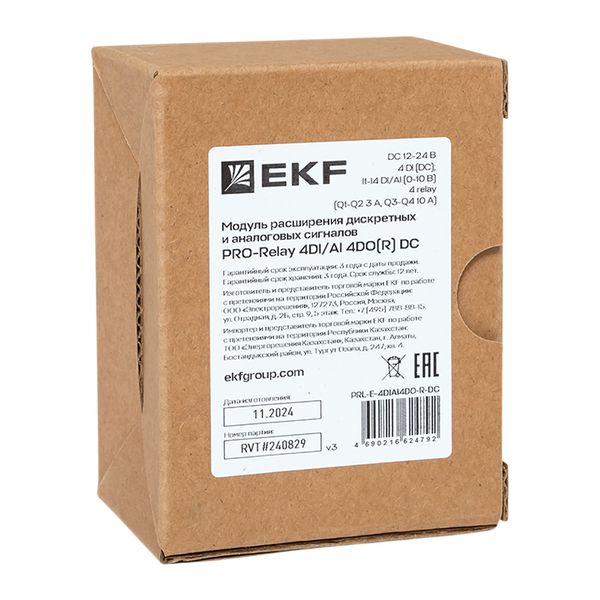

Комплект поставки:

• Модуль расширения дискретных и аналоговых сигналов EKF PRO-Relay 4DI/AI 4DO(R) DC — 1 шт.
• Паспорт — 1 экз.

Гарантийные обязательства:

Изготовитель гарантирует соответствие изделия требованиям технической документации при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 3 года с даты продажи. Срок службы — 12 лет.
