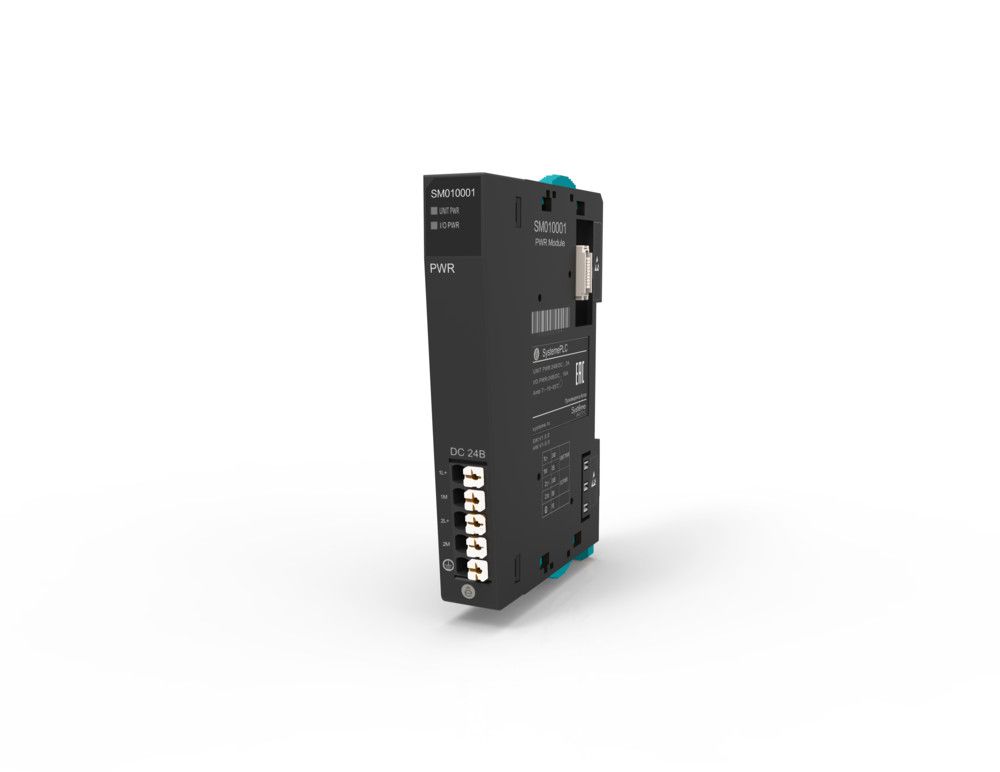

Модуль питания для распределенного ввода/вывода Systeme Electric SM010001

Модуль питания Systeme Electric SM010001 является составной частью системы распределенного ввода/вывода SystemePLC IO200 и предназначен для обеспечения электропитанием коммуникационных модулей и модулей ввода/вывода, когда мощности коммуникационного модуля недостаточно для питания максимальной конфигурации острова. Устройство формирует внутреннее питание системы 5 В и питание модулей ввода/вывода 24 В, а также обеспечивает защиту от обратного подключения и превышения напряжения. Модуль отличается компактными размерами и простотой установки на DIN-рейку.

Назначение:

Модуль питания SM010001 используется для увеличения мощности и обеспечения возможности установки максимального количества модулей ввода/вывода (до 32) на одном острове системы SystemePLC IO200. Применяется в распределенных системах автоматизации с большим числом каналов ввода/вывода, где требуется дополнительное питание для надежной работы всех модулей.

Преимущества модуля питания Systeme Electric SM010001:

• обеспечивает питание системы (5 В) и модулей ввода/вывода (24 В) с раздельными цепями;
• позволяет расширить остров ввода/вывода до 32 модулей без потери производительности;
• встроенная защита от обратного подключения питания и превышения напряжения;
• компактный корпус шириной 14 мм, крепление на DIN-рейку 35 мм;
• надёжная работа в диапазоне температур от -10 до +55 °C;
• удобство подключения благодаря пружинным клеммникам;
• не требует дополнительного программного конфигурирования.

Технические характеристики модуля питания Systeme Electric SM010001:

• Артикул: SM010001.
• Входное напряжение питания системы: 24 В пост. тока (18–36 В).
• Выходное напряжение питания системы: 5 В пост. тока (±5%).
• Ток питания системы: до 2 А (макс.).
• Входное напряжение питания модулей ввода/вывода: 24 В пост. тока (18–36 В).
• Ток питания модулей ввода/вывода: до 10 А (макс.).
• Защита от обратного подключения: поддерживается.
• Защита от превышения напряжения: поддерживается.
• Габаритные размеры (В×Г×Ш): 90 × 67 × 14 мм.
• Рабочая температура: -10…+55 °C.
• Температура хранения: -20…+85 °C.
• Относительная влажность: 95% без конденсата.
• Степень защиты: IP20.
• Вес: 0,06 кг.
• Страна производства: Китай.

Комплект поставки:

В комплект поставки входят модуль питания SM010001 и руководство по эксплуатации.
