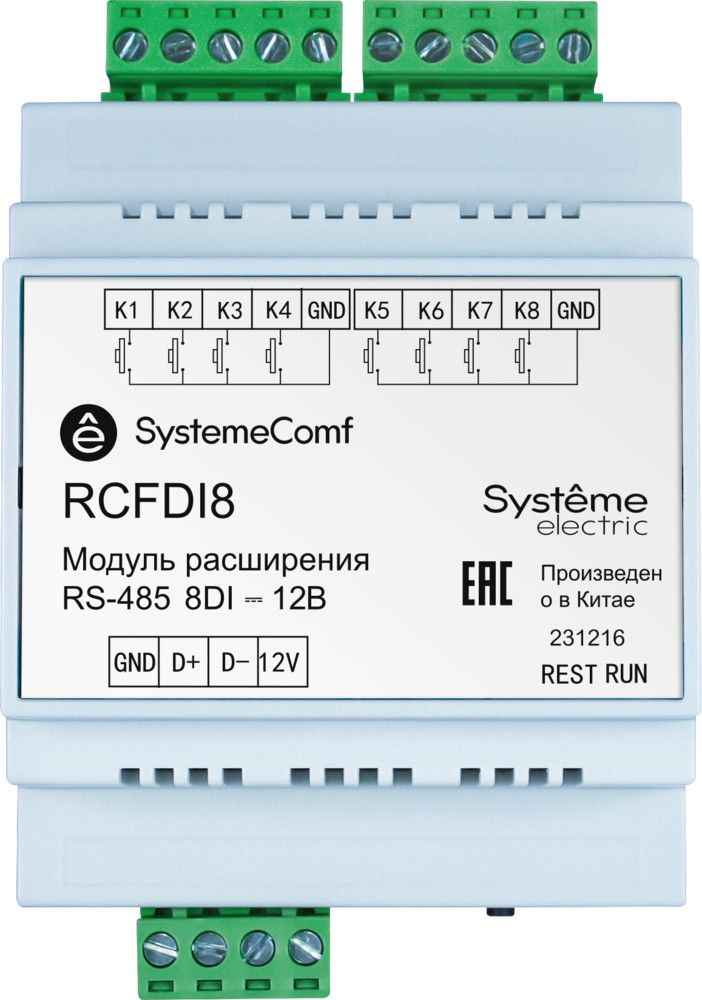

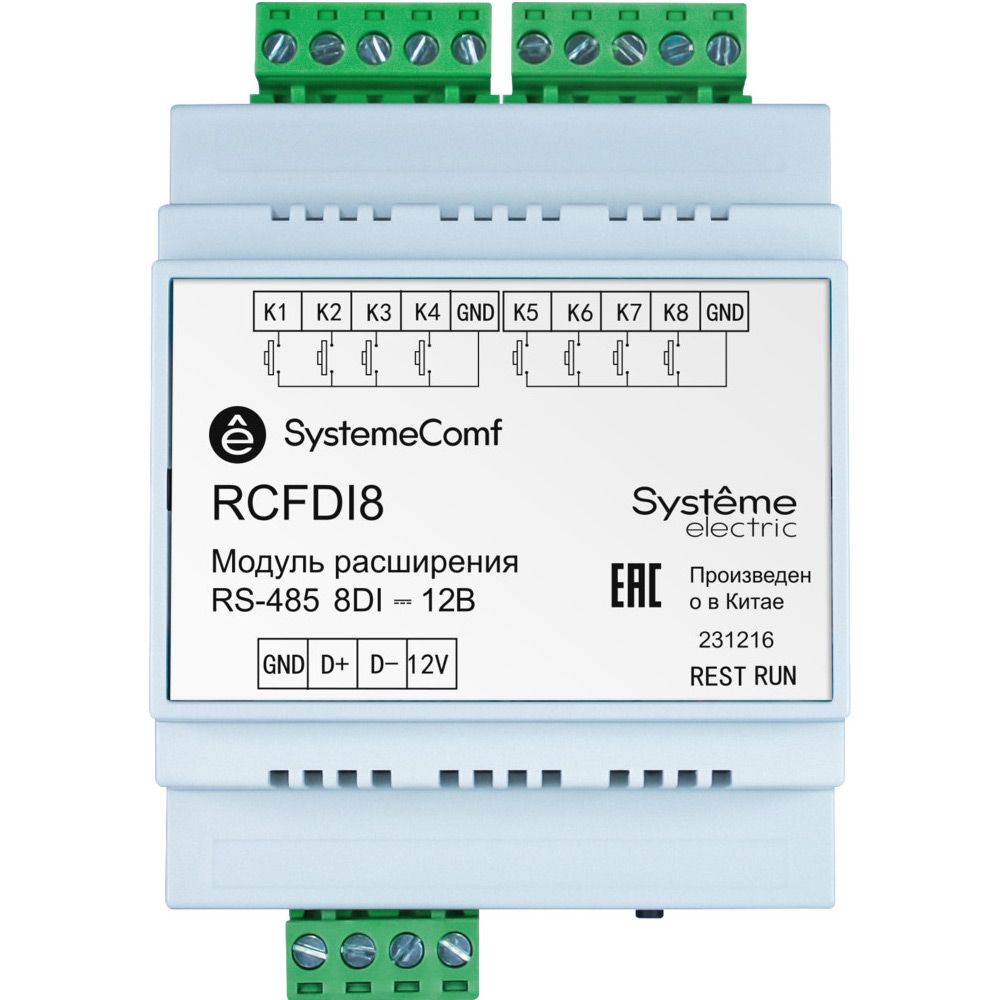

Модуль дискретных входов Systeme Electric SystemeComf RCFDI8 8DI RS-485 12В

Модуль дискретных входов Systeme Electric SystemeComf RCFDI8 (8DI, RS-485, 12 В) представляет собой устройство расширения, предназначенное для подключения выключателей и датчиков с сухими контактами к системе управления комфортом. Прибор обеспечивает сбор сигналов от настенных клавишных выключателей, карточных выключателей, реле присутствия и других устройств, передавая их на контроллер RCFC по интерфейсу RS-485. Модуль применяется в составе системы автоматизации зданий для управления группами освещения, шторами и сценами в административных зданиях, гостиницах и торговых центрах.

Основные возможности и преимущества модуля дискретных входов RCFDI8:

• Восемь каналов дискретных входов: позволяют подключать выключатели и датчики типа "сухой контакт" без подачи напряжения, обеспечивая гибкость при построении систем управления освещением и солнцезащитой;
• Порт RS-485 с автоматическим определением режима: модуль самостоятельно распознаёт подключение к контроллеру RCFC или работу в режиме Modbus RTU Slave для конфигурирования, что упрощает настройку и интеграцию;
• Питание 12 В постоянного тока: потребляемый ток не превышает 80 мА, что снижает нагрузку на источник питания и позволяет использовать модуль в энергоэффективных системах;
• Съёмные винтовые клеммные колодки: сечение провода до 2,5 мм² обеспечивает удобство монтажа и обслуживания;
• Компактный корпус шириной 72 мм: крепление на DIN-рейку 35 мм экономит место в шкафу управления;
• Адресация модуля: позволяет назначать функции управления группами освещения, шторами или вызова сцен в зависимости от установленного адреса;
• Поддержка выключателей с высоким минимальным током: при необходимости параллельно контактам устанавливается конденсатор для корректной работы;
• Интеграция в систему автоматизации здания: возможен обмен данными по протоколу Modbus RTU для централизованного мониторинга и управления.

Технические характеристики:

• Количество дискретных входов: 8;
• Тип входов: "сухой контакт" без подачи напряжения;
• Напряжение питания: 12 В постоянного тока;
• Потребляемый ток: не более 80 мА;
• Порт связи: RS-485, 1 порт;
• Режимы работы порта: подключение к контроллеру RCFC или Modbus RTU Slave с параметрами 9600-8-N-1;
• Подключение: съёмные винтовые клеммные колодки, сечение кабеля до 2,5 мм²;
• Степень защиты корпуса: IP20;
• Установка: DIN-рейка 35 мм;
• Габаритные размеры (Ш×В×Г): 72×110×60 мм;
• Масса: 150 г;
• Средний срок службы: 10 лет.

Монтаж и рекомендации по размещению:

Модуль RCFDI8 предназначен для установки в шкафах управления на DIN-рейку 35 мм. Подключение питания, интерфейса RS-485 и входных сигналов выполняется через съёмные винтовые клеммные колодки. При использовании выключателей с минимальным током 2,5 мА и более рекомендуется устанавливать конденсатор параллельно контактам для корректной работы. Адрес модуля задаётся через Modbus RTU или кнопку Reset и должен быть уникальным в системе. Модуль не требует защитного заземления.

Области применения:

Модуль дискретных входов RCFDI8 востребован в системах управления комфортом для административных зданий, гостиниц, торговых центров и других объектов, где требуется подключение настенных выключателей, карточных выключателей или датчиков присутствия. Устройство позволяет организовать управление группами освещения, шторами и сценами через контроллер RCFC, а также интегрировать систему в автоматизацию здания по протоколу Modbus RTU. Благодаря компактным размерам и простому монтажу модуль легко встраивается в существующие шкафы управления.

Комплект поставки:

В базовую комплектацию входят модуль дискретных входов RCFDI8, паспорт изделия и руководство по эксплуатации. Гарантийный срок на оборудование составляет 2 года с момента отгрузки со склада производителя. Дополнительные аксессуары, включая соединительные кабели и источники питания, заказываются отдельно.
