Модуль дискретного вывода Овен МУ210-411

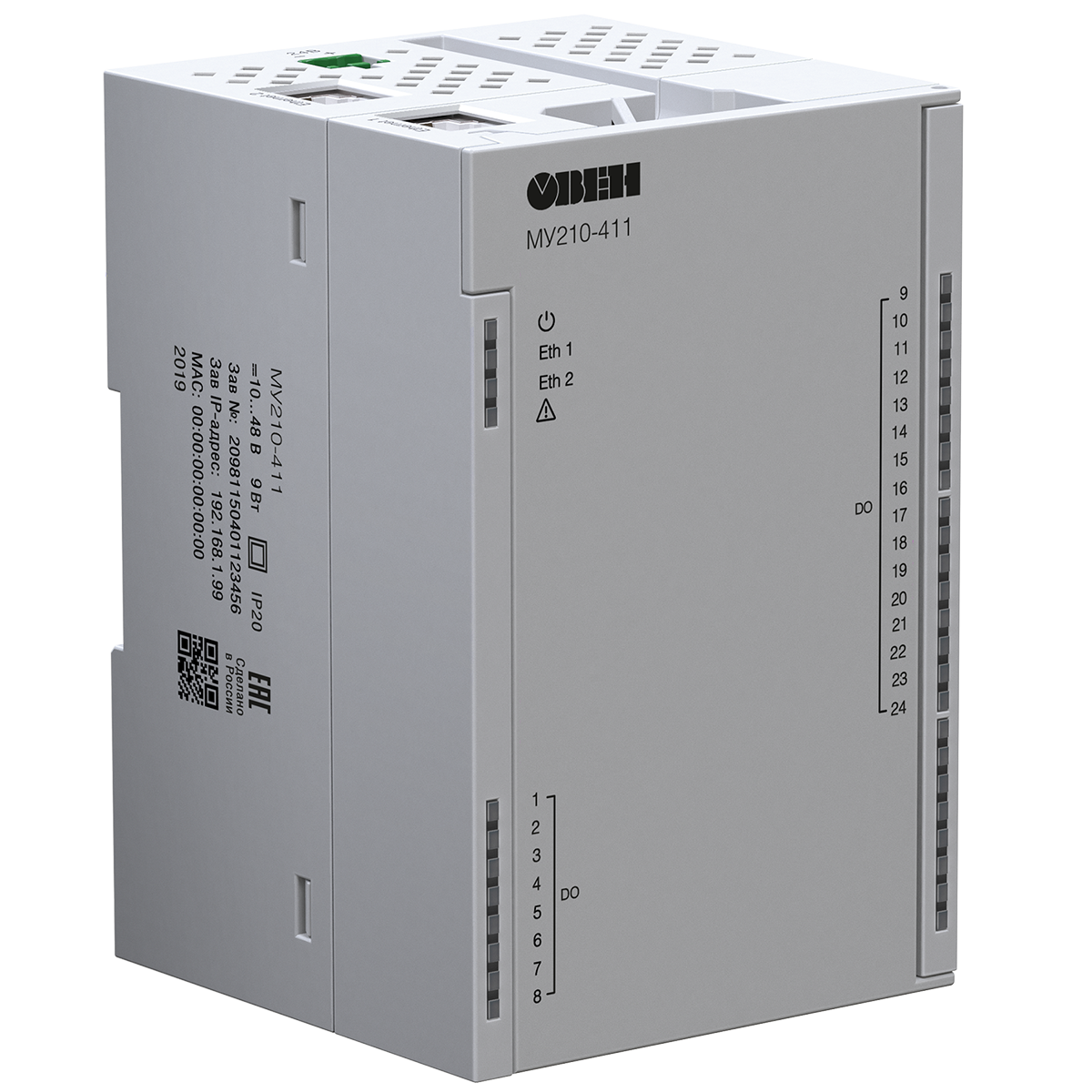

Модуль дискретного вывода Овен МУ210-411 представляет собой 24-канальное сетевое устройство с транзисторными выходами, предназначенное для управления исполнительными механизмами по командам из сети Ethernet. Прибор оснащен сдвоенным 2-портовым Ethernet-коммутатором и поддерживает современные протоколы обмена, что обеспечивает гибкую интеграцию в распределенные системы автоматизации. Модуль выпускается согласно ТУ 26.51.70-019-46526536-2017 и предназначен для применения в промышленности, на транспорте и в сельском хозяйстве.

Назначение модуля дискретного вывода Овен МУ210-411:

Модуль МУ210-411 применяется для централизованного управления дискретными исполнительными механизмами в системах промышленной автоматизации с сетевым управлением по Ethernet. Прибор получает команды от Мастера сети (ПК, ПЛК, панели оператора или облачного сервиса) через интерфейс Ethernet и управляет подключенными нагрузками: пускателями, клапанами, нагревателями, сигнальными лампами и другим оборудованием. Выходные элементы разделены на три группы по восемь каналов с общими клеммами питания, что позволяет подключать нагрузки с разными напряжениями питания. Модуль идеально подходит для построения распределенных систем управления в промышленности, энергетике и на объектах с жесткими требованиями к надежности и быстродействию.

Особенности и преимущества модуля дискретного вывода Овен МУ210-411:

• 24 независимых канала управления: прибор оснащен 24 дискретными выходами на основе транзисторных ключей n-p-n типа, что позволяет управлять большим количеством исполнительных механизмов с одного сетевого адреса;
• Два режима включения выходов: каждый выход может работать в режиме «верхний ключ» (ток до 0,8 А) или «верхний и нижний ключи» (ток до 0,1 А), что позволяет оптимально подбирать режим для различных типов нагрузки;
• Гибкие режимы работы: поддерживаются четыре режима работы выходов: переключение логического сигнала, генерация низкочастотного ШИМ (до 1 Гц), генерация высокочастотного ШИМ (до 60 кГц для первых 8 выходов) и генерация заданного числа импульсов (для первых 3 выходов);
• Развитые сетевые возможности: сдвоенный Ethernet-коммутатор 10/100 Мбит с поддержкой технологии Ethernet Bypass обеспечивает надежную передачу данных при отключении питания модуля, поддерживаются протоколы Modbus TCP (до 4 соединений), MQTT, SNMP и NTP;
• Многоуровневая защита выходов: реализована защита от короткого замыкания при включении питания, от пониженного и повышенного напряжения питания выходов, от перегрева выходного каскада, от перегрузки по току и от обратного тока самоиндукции;
• Широкий диапазон питающих напряжений: модуль работает от источника питания 10…48 В постоянного тока, что позволяет использовать его в системах с различными шинами питания, включая 12 В, 24 В и 48 В;
• Встроенная диагностика и архивация: непрерывный контроль состояния выходов и автоматическое сохранение параметров во Flash-память с привязкой к реальному времени упрощает обслуживание и расследование инцидентов;
• Поддержка облачного сервиса OwenCloud: позволяет организовать удаленный мониторинг и управление через интернет без дополнительных затрат на серверное оборудование;
• Расширенный диапазон рабочих температур: модуль сохраняет работоспособность в диапазоне от -40 до +55 °С, что позволяет использовать его в неотапливаемых помещениях и на открытых площадках;
• Удобство монтажа и обслуживания: компактный корпус для установки на DIN-рейку, съёмные клеммники и возможность конфигурирования через USB без основного питания снижают трудозатраты при пусконаладке;
• Надежность и долговечность: средний срок службы модуля составляет 10 лет, средняя наработка на отказ — 60 000 часов, что обеспечивает стабильную работу без частого обслуживания.

Технические характеристики модуля дискретного вывода Овен МУ210-411:

• Количество дискретных выходов: 24 (3 группы по 8);
• Тип выходов: транзисторный ключ n-p-n типа;
• Режимы включения выхода: верхний ключ или верхний и нижний ключи (настраивается индивидуально для каждого канала);
• Максимальный постоянный ток нагрузки: 0,8 А (режим верхнего ключа), 0,1 А (режим верхнего и нижнего ключей);
• Максимальный кратковременный ток выхода: 1,3 А (верхний ключ), 0,19 А (верхний и нижний ключи);
• Напряжение питания выходов: 10…36 В (раздельное для каждой группы);
• Максимальная частота выходного сигнала: 60 кГц (режим верхнего и нижнего ключей), 10 кГц (режим верхнего ключа) для высокочастотного ШИМ и генератора импульсов; 1 Гц для низкочастотного ШИМ;
• Минимальная длительность выходного сигнала: 1 мкс (верхний и нижний ключи), 10 мкс (верхний ключ);
• Режимы работы выходов: переключение логического сигнала, низкочастотный ШИМ, высокочастотный ШИМ (DO1–DO8), генератор заданного числа импульсов (DO1–DO3);
• Тип защиты выходов: от короткого замыкания, от пониженного и повышенного напряжения, от перегрева, от перегрузки по току, от обратного тока самоиндукции;
• Интерфейс обмена: сдвоенный Ethernet 10/100 Мбит с поддержкой технологии Ethernet Bypass;
• Интерфейс конфигурирования: USB 2.0 (MicroUSB), Ethernet 10/100 Мбит;
• Поддерживаемые протоколы: Modbus TCP (до 4 соединений), MQTT, SNMP, NTP;
• Версия протокола: IPv4;
• Напряжение питания модуля: от 10 до 48 В постоянного тока (номинальное 24 В);
• Потребляемая мощность: не более 9 Вт;
• Защита от переполюсовки напряжения питания: есть;
• Встроенная Flash-память (архив): до 100 000 циклов записи, максимальный размер файла 2 Кбайт, количество файлов до 1000, минимальный период записи 10 секунд;
• Часы реального времени: погрешность хода не более 3 с/сут (при +25 °С) и не более 10 с/сут (в рабочих условиях); тип питания — батарея CR2032; время работы от одной батареи — 6 лет;
• Габаритные размеры: (42 × 124 × 83) ±1 мм;
• Степень защиты корпуса: IP20;
• Монтаж: на DIN-рейку или на вертикальную поверхность винтами;
• Рабочая температура: от –40 до +55 °С;
• Относительная влажность: от 10 до 95 % (при +35 °С без конденсации влаги);
• Средняя наработка на отказ: 60 000 ч (без учета батареи RTC);
• Средний срок службы: 10 лет;
• Масса: не более 0,4 кг.

Области применения:

Модуль дискретного вывода МУ210-411 рекомендован для использования в системах промышленной автоматизации, в энергетике, машиностроении, на транспорте и в инфраструктурных проектах. Устройство эффективно для управления пускателями, клапанами, нагревателями, сигнальными лампами и другими исполнительными механизмами с дискретным управлением, требующими высокого быстродействия и надежности.

Благодаря поддержке технологии Ethernet Bypass и возможности работы в режиме высокочастотного ШИМ, модуль легко встраивается в распределенные сети, экономя порты коммутаторов и обеспечивая бесперебойную передачу данных при аварийных отключениях. Возможность удаленного мониторинга и управления через облачный сервис OwenCloud делает МУ210-411 востребованным в проектах по созданию интеллектуальных систем диспетчеризации и сбора данных с распределенных объектов.

Комплект поставки модуля дискретного вывода Овен МУ210-411:

В комплект поставки модуля дискретного вывода Овен МУ210-411 входят: модуль МУ210-411, паспорт и гарантийный талон, руководство по эксплуатации, коммутационный кабель UTP 5e 150 мм, клемма питания 2EGTK-5-02P-14, заглушка разъема Ethernet.
