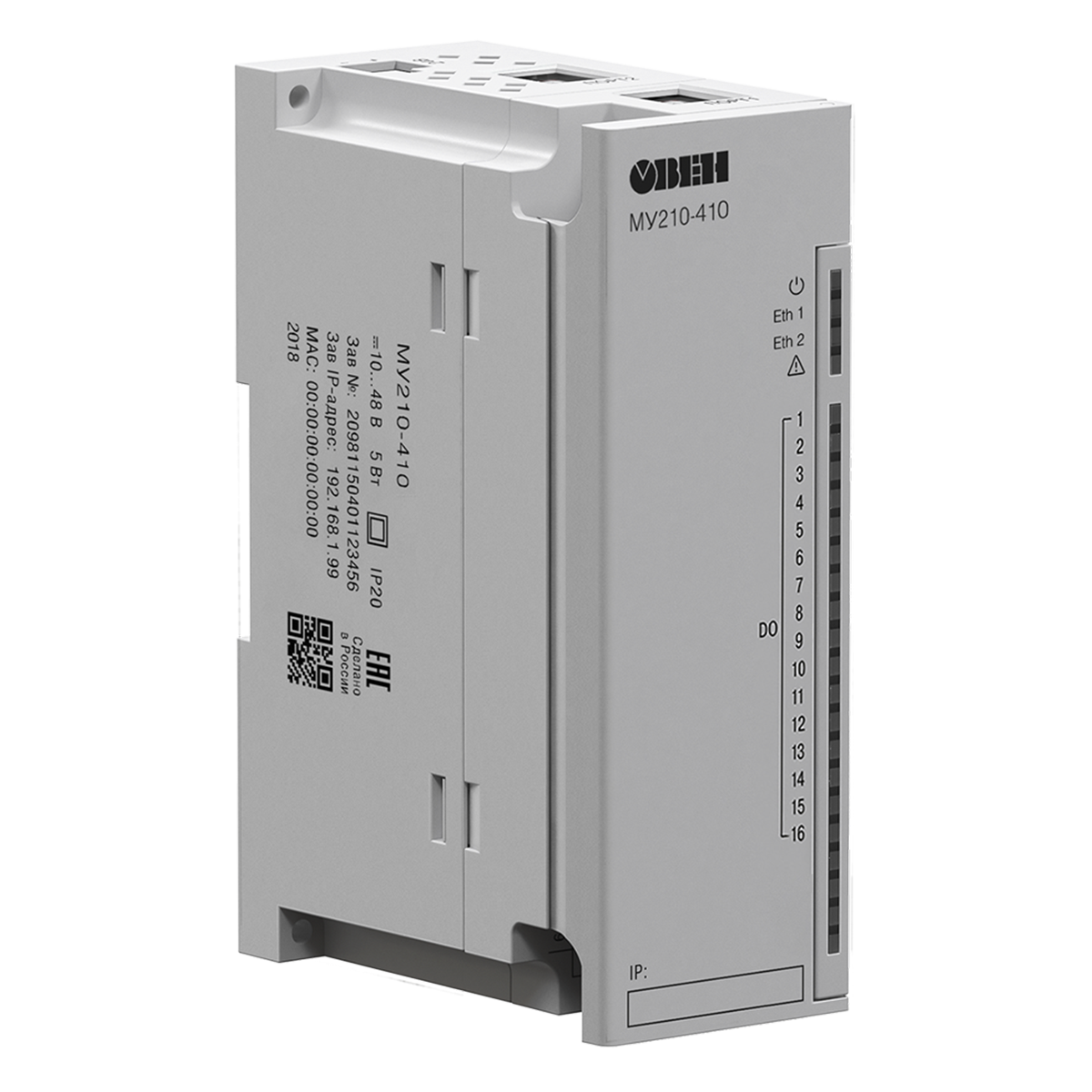

Модуль дискретного вывода ОВЕН МУ210-410

Нет в наличии

К сравнению

По запросу

Посмотреть аналог - МУ210-412

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 00-00034962

Модули дискретного вывода ОВЕН МУ210-410/411 не поставляются. В качестве замены рекомендуем рассмотреть МУ210-412.

Модуль МУ210-410 предназначен для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.

Транзисторный ключ, 16 дискретных выходов, максимальный ток коммутации: режим верхнего ключа: 0,8 А / режим верхнего и нижнего ключа: 0,1 А

Категории

Тип

дискретные сигналы

Напряжение питания

=10...48 (номинальное =24) В

Вид монтажа

на DIN-рейку / на стену

Тип выхода

транзисторный ключ n-p-n

Габаритные размеры

(42×124×83) ±1 мм

Количество выходов

16 DO

Поддерживаемые протоколы

Modbus TCP (до 4-х одновременных соединений); MQTT; SNMP; NTP

Потребляемая мощность при питании =24 В

не более 5 Вт

Тип выхода

транзисторный ключ n-p-n

Поддерживаемые протоколы

modbus tcp (до 4-х одновременных соединений); mqtt; snmp; ntp

Нет в наличии

К сравнению

По запросу

Посмотреть аналог - МУ210-412

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Модули дискретного вывода ОВЕН МУ210-410/411 не поставляются. В качестве замены рекомендуем рассмотреть МУ210-412.

Модуль предназначен для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.

Коммуникационные возможности
Интерфейс обмена	Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования	USB 2.0 (MicroUSB), Ethernet (RJ-45)
Протоколы обмена	Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP

Особенности

Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
Выходы могут работать в режиме генерации заданного числа импульсов
Сдвоенный 2-х портовый Ethernet-коммутатор
Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
Широкий диапазон рабочих температур: -40…+55 °С
Непрерывный профиль измерений во внутреннюю flash память (архив)
Поддержка облачного сервиса OwenCloud

Конфигурирование

Конфигурирование модулей Мx210 осуществляется с помощью универсального конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Видео


Видео 1. Обзор новой линейки модулей Мх210 с интерфейсом Ethernet	Видео 2. Монтаж модулей ОВЕН Мх210	Видео 3. Конфигурирование модулей Мх210

Видео 4. Обновление встроенного ПО модулей Мх210	Видео 5. Подключение модулей Мх210 в среде программирования CODESYS v3.5	Видео 6. Подключение модулей Мх210 в среде программирования CODESYS v2.3

Видео 7. Подключение модулей Мх210 к облачному сервису OwenCloud

Модификация	МУ210-410
Выходы
Количество выходов	16 DO
Тип выходов	транзисторный ключ
Характеристики дискретных выходов (DO)
Гальваническая развязка выходов	-
Электрическая прочность	-
Режим работы	переключение логического сигнала генерация низкочастотного ШИМ сигнала генерация высокочастотного ШИМ сигнала (только первые 8 выходов) генерация заданного количества импульсов (только первые 3 выхода)
Режим включения выхода	верхний ключ	верхний и нижний ключи
Максимальный ток коммутации	0,8 А	0,1 А
Максимальное напряжение питания выходов	10…36 В
Время включения	-
Время выключения	-
Контроль обрыва нагрузки	нет
Максимальная частота ШИМ	10000 Гц	60000 Гц
Минимальная длительность импульса ШИМ	10 мкс	1 мкс
Питание
Напряжение питания	=10…48 (номинальное =24) В
Потребляемая мощность	не более 9 Вт при питании =48 В не более 6 Вт при питании =24 В
Защита от переполюсовки	есть
Тип питания часов реального времени	батарея CR2032
Конструктивное исполнение
Габаритные размеры	(123×83×42) ±1 мм
Степень защиты	IP20
Монтаж	на DIN-рейку / на стену
Средний срок службы	10 лет
Масса	не более 0,4 кг
Встроенная Flash-память (архив)
Количество циклов записи и стирания	до 100000
Максимальный размер файла архива	2 кб
Максимальное количество файлов архива	1000
Минимальный период записи архива	1 сек
Условия эксплуатации
Температура окружающего воздуха	-40…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %
Комплектность
Модуль	1 шт.
Паспорт и гарантийный талон	1 экз.
Краткое руководство по эксплуатации	1 экз.
Кабель патч-корд UTP 5e 150 мм	1 шт.
Клемма питания 2EGTK-5-02P-14	1 шт.
Заглушка Ethernet	1 шт.
