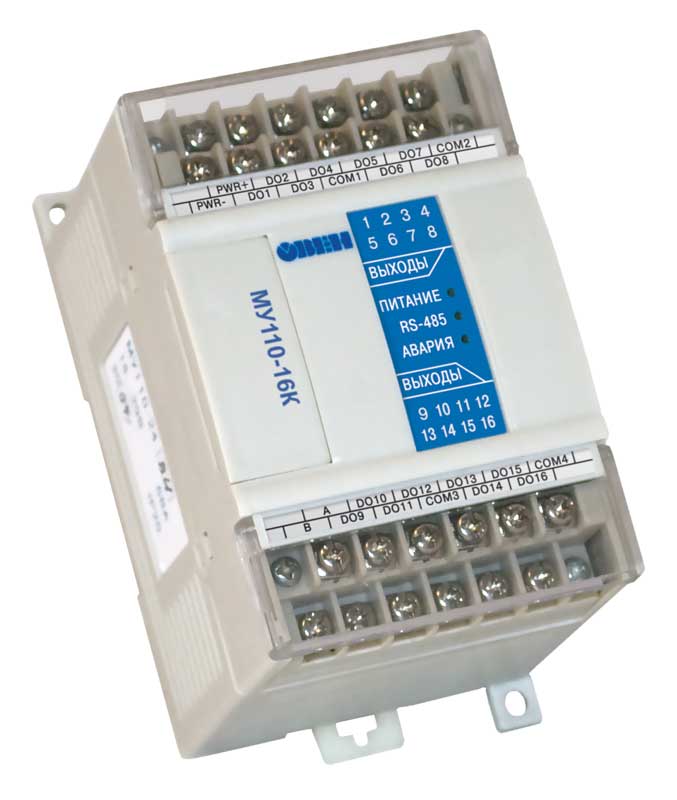

Модуль дискретного вывода Овен МУ110-224.16К [М01]

Модуль дискретного вывода Овен МУ110-224.16К [М01] — это 16-канальное сетевое устройство с транзисторными ключами, предназначенное для управления низковольтными исполнительными механизмами по командам из сети RS-485. Прибор оснащен выходами типа «открытый коллектор» на базе оптопар n-p-n типа и поддерживает протоколы ОВЕН, Modbus-RTU и Modbus-ASCII. Универсальное питание и быстродействующая транзисторная коммутация делают модуль оптимальным решением для систем с частым переключением нагрузок.

Назначение модуля дискретного вывода Овен МУ110-224.16К:

Модуль МУ110-224.16К применяется для централизованного управления низковольтными исполнительными механизмами в распределенных системах автоматизации. Прибор получает команды от Мастера сети (ПК, ПЛК, панели оператора) по интерфейсу RS-485 и управляет подключенными нагрузками: твердотельными реле, промежуточными реле, сигнальными лампами и другими устройствами с напряжением питания до 60 В. Выходные элементы разделены на четыре гальванически изолированные группы по четыре транзисторных ключа в каждой с общей клеммой эмиттера COM. Модуль оптимально подходит для построения распределенных систем управления в промышленности, на транспорте и в автономных объектах с низковольтным питанием.

Особенности и преимущества модуля дискретного вывода Овен МУ110-224.16К:

• 16 быстродействующих транзисторных выходов: выходы типа «открытый коллектор» на базе оптопар n-p-n типа обеспечивают минимальную длительность импульса от 5 мс, что позволяет использовать прибор в системах с частым переключением нагрузок;
• Погруппная гальваническая развязка: выходы разделены на четыре гальванически изолированные группы по четыре канала с общей клеммой COM для каждой группы, что обеспечивает безопасную коммутацию нагрузок с разными потенциалами питания;
• Универсальное питание: встроенный блок питания поддерживает работу как от сети переменного тока 90…264 В (номинал 230 В), так и от источника постоянного тока 18…30 В (номинал 24 В), что позволяет использовать прибор в различных системах электропитания;
• Усиленная гальваническая изоляция интерфейса: электрическая прочность изоляции между питанием прибора и интерфейсом RS-485 составляет не менее 2300 В, что обеспечивает надежную защиту от помех и повышает безопасность системы;
• Поддержка нескольких протоколов: прибор автоматически определяет тип протокола — ОВЕН, Modbus-RTU или Modbus-ASCII, что обеспечивает совместимость с различными Мастерами сети и упрощает интеграцию в существующие системы;
• Режим ШИМ на каждом выходе: все 16 выходов могут независимо генерировать ШИМ-сигнал с настраиваемым периодом от 1 до 900 секунд и частотой до 1 Гц, что позволяет реализовать пропорциональное управление без дополнительного оборудования;
• Встроенная защита от индуктивных выбросов: для предотвращения выхода из строя выходного транзистора при коммутации индуктивной нагрузки (реле) рекомендуется установка внешнего защитного диода, рассчитанного на напряжение 100 В и ток 1 А;
• Режим «Авария»: при пропадании связи с Мастером сети на время, превышающее заданный тайм-аут (заводская настройка — 30 секунд), все выходы автоматически переводятся в безопасное состояние, задаваемое пользователем индивидуально для каждого канала;
• «Быстрая» замена без демонтажа линий связи: конструкция съемных клеммных колодок позволяет оперативно заменить прибор, не отсоединяя проводники от клемм, что минимизирует время простоя оборудования;
• Защита сетевых параметров от изменения: встроенный аппаратный переключатель DIP1 позволяет заблокировать запись сетевых параметров, предотвращая их случайное изменение в процессе эксплуатации;
• Обновление встроенного ПО по RS-485: прибор поддерживает обновление прошивки по интерфейсу RS-485 без необходимости демонтажа и использования дополнительных программаторов;
• Надежность и долговечность: средний срок службы модуля составляет 10 лет, средняя наработка на отказ — 60 000 часов, что обеспечивает стабильную работу без частого обслуживания.

Технические характеристики модуля дискретного вывода Овен МУ110-224.16К:

• Количество дискретных выходов: 16;
• Тип выходов: транзисторная оптопара n-p-n типа, открытый коллектор;
• Гальваническая развязка выходов: погруппная (4 группы по 4 выхода с общей клеммой COM);
• Режимы работы выходов: переключение логического сигнала, генерация ШИМ-сигнала;
• Напряжение питания выходов: 10…60 В;
• Максимальный постоянный ток нагрузки: 0,4 А;
• Максимальный ток для категории DC-13: 0,4 А (с применением внешнего диода);
• Максимальное падение напряжения на выходе: 1,5 В;
• Максимальная длина линии питания транзисторных выходов: 30 м;
• Параметры ШИМ: максимальная частота 1 Гц (при Кзап = 0,05);
• Минимальная длительность импульса: не менее 5 мс;
• Интерфейс связи: RS-485, двухпроводная схема;
• Максимальная длина линии связи: 1200 м;
• Скорость обмена по RS-485: до 230 400 бит/с;
• Поддерживаемые протоколы: ОВЕН, Modbus-RTU, Modbus-ASCII (определяется автоматически);
• Гальваническая изоляция питания и интерфейса: не менее 2300 В;
• Допустимое число перезаписей flash-памяти: не более 10 000;
• Базовый адрес прибора по умолчанию: 16;
• Напряжение питания: ~90…264 В (ном. 230 В, 47-63 Гц) или ⎓18…30 В (ном. 24 В);
• Потребляемая мощность: не более 12 ВА;
• Максимальный сетевой тайм-аут: от 0 до 600 с (заводская настройка — 30 с);
• Задержка ответа по сети: от 0 до 45 мс (заводская настройка — 2 мс);
• Конфигурирование: ПО OWEN Configurator;
• Степень защиты корпуса: IP20 со стороны передней панели, IP00 со стороны клеммной колодки;
• Монтаж: на DIN-рейку 35 мм или настенный (винтами);
• Температура окружающего воздуха при эксплуатации: от –10 до +55 °С;
• Относительная влажность воздуха: от 10 до 95 % (без образования конденсата);
• Габаритные размеры: 63 × 110 × 75 мм (±1 мм);
• Масса: не более 0,5 кг;
• Средний срок службы: 10 лет;
• Средняя наработка на отказ: 60 000 ч (без учета электромеханических переключателей).

Комплект поставки модуля дискретного вывода Овен МУ110-224.16К:

В комплект поставки модуля дискретного вывода Овен МУ110-224.16К входят: модуль МУ110-224.16К, паспорт и гарантийный талон, руководство по эксплуатации.
