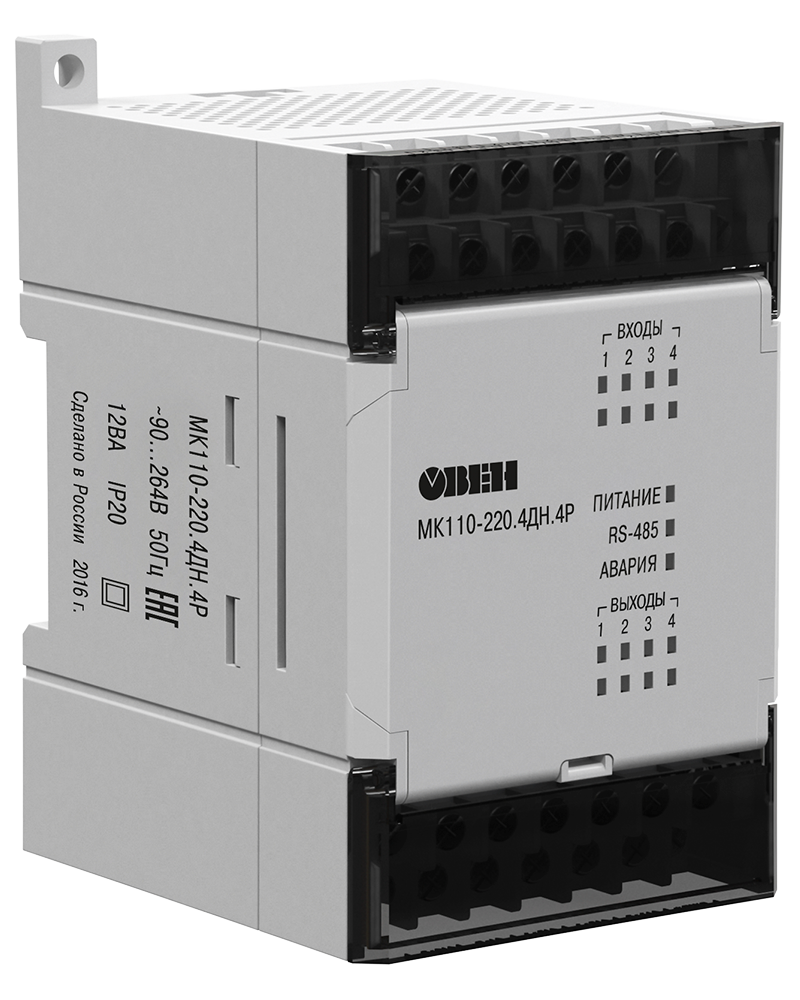

Модуль дискретного ввода-вывода Овен МК110-220.4ДН.4Р [М01]

Модуль комбинированного дискретного ввода-вывода серии МК110 от компании «Овен» предназначен для построения распределенных систем сбора данных и автоматизации на промышленных объектах. Модель МК110‑220.4ДН.4Р объединяет 4 дискретных входа (DI) и 4 дискретных выхода на базе электромагнитных реле (DO), обеспечивая надежное взаимодействие с датчиками и управление исполнительными механизмами через интерфейс RS‑485.

Назначение модуля дискретного ввода-вывода МК110-220.4ДН.4Р:

Модуль МК110-220.4ДН.4Р используется для опроса внешних дискретных датчиков (контактных и транзисторных) и управления нагрузкой с дискретным управлением. Прибор может работать в составе систем диспетчеризации и автоматизации зданий, промышленных комплексов и на объектах транспортной инфраструктуры. Устройство соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011, имеет сертификат пожарной безопасности (№ РОСС RU.32079.04СПБ1.ОС17.76285) и свидетельство о типовом одобрении Российского морского регистра судоходства (№ 21.08189.120).

Расшифровка условного обозначения МК110-220.4ДН.4Р [M01]:

• МК — модуль комбинированный (дискретный ввод/вывод).
• 110 — серия модулей ввода/вывода «Овен».
• 220 — исполнение по питанию: переменный ток 230 В (рабочий диапазон 90–264 В).
• 4 — количество дискретных входов (DI): 4 канала.
• ДН — тип входа: дискретный, с гальванической развязкой, для датчиков n-p-n, p-n-p и «сухой контакт».
• 4 — количество дискретных выходов (DO): 4 канала.
• Р — тип выхода: реле (электромагнитное).

Технические характеристики МК110-220.4ДН.4Р:

• Количество дискретных входов (DI): 4.

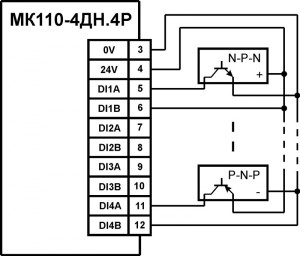

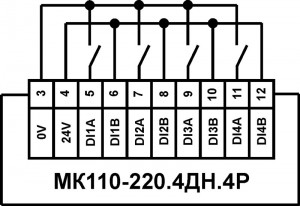

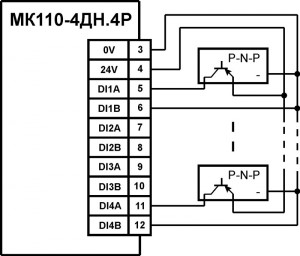

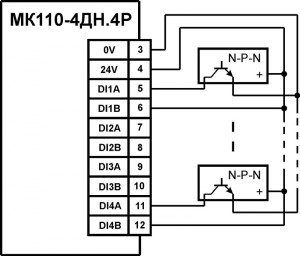

• Тип дискретных входов: контактный датчик (требует внешнего питания 24 В), датчики n-p-n и p-n-p типа, «сухой контакт».
• Гальваническая развязка дискретных входов: оптоэлектронная, групповая, по 4 входа.
• Электрическая прочность изоляции входов: 1500 В.
• Максимальная частота сигнала на дискретном входе (режим счетчика): 1 кГц.
• Минимальная длительность импульса: 100 мкс (0,1 мс).
• Минимальная пауза между импульсами: 450 мкс.
• Напряжение питания дискретных входов: 24 ± 3 В.
• Ток «логической единицы»: не менее 4,5 мА.
• Ток «логического нуля»: не более 1,5 мА.
• Количество дискретных выходов (DO): 4.
• Тип дискретных выходов: электромагнитное реле.
• Тип контактов реле (выходы 1 и 3): нормально замкнутый (A), перекидной (B), нормально разомкнутый (C).
• Тип контактов реле (выходы 2 и 4): перекидной (A), нормально разомкнутый (B).
• Максимальное напряжение на контактах реле: 264 В (СКЗ) ~, 30 В =.
• Максимальный ток коммутации реле: 6 А (при ~250 В, 50 Гц); 6 А (при =30 В).
• Минимальный ток нагрузки реле: 100 мА.
• Механический ресурс реле: 10 000 000 срабатываний.
• Электрический ресурс реле (перекидной контакт): не менее 10 000 переключений.
• Электрический ресурс реле (нормально разомкнутый контакт): не менее 30 000 переключений.
• Время переключения контактов реле: 15 мс.
• Режим работы выходов: переключение логического сигнала, генерация ШИМ-сигнала.
• Максимальная частота ШИМ: 1 Гц.
• Минимальная длительность импульса ШИМ: 50 мс.
• Напряжение питания модуля: от 90 до 264 В переменного тока (номинальное 230 В).
• Частота питания: от 47 до 63 Гц.
• Потребляемая мощность: не более 12 В·А.
• Выходное напряжение встроенного источника питания (клеммы 3, 4): 24 ± 3 В.
• Максимальный ток встроенного источника питания: не более 180 мА.
• Интерфейс связи: RS-485.
• Максимальная скорость обмена по RS-485: 115200 бит/с.
• Поддерживаемые протоколы: Modbus ASCII, Modbus RTU, ОВЕН.
• Габаритные размеры: (63 × 110 × 75) ± 1 мм.
• Степень защиты корпуса: IP20 (передняя панель) / IP00 (клеммники).
• Способ монтажа: на DIN-рейку 35 мм, на стену винтами.
• Температура окружающего воздуха: от -10 до +55 °С.
• Относительная влажность: 10…95 % (без конденсата).
• Средняя наработка на отказ: 60 000 ч.
• Средний срок службы: 10 лет.
• Гарантия: 24 месяца.
• Масса: не более 0,5 кг.

Особенности и преимущества:

• Универсальные входы: к одному каналу можно подключить датчик с любым типом выхода (n-p-n, p-n-p, «сухой контакт»).
• Съемные клеммники: конструкция винтовых клеммных колодок позволяет быстро заменить модуль без демонтажа внешних проводов («быстрая замена»).
• Режим счетчика: входы могут работать как счетчики импульсов частотой до 1 кГц.
• Генерация ШИМ: на каждом выходе можно независимо формировать ШИМ-сигнал с периодом до 900 секунд.
• Безопасное состояние: при потере связи с мастером сети (тайм-аут) выходы автоматически переводятся в заранее заданное безопасное состояние (заводская установка — 30 секунд).
• Защита параметров: аппаратная защита сетевых параметров от случайного изменения с помощью DIP-переключателя.
• Сертификация: наличие разрешительных документов (включая одобрение РС) расширяет область применения, в том числе на объектах морского и речного флота.

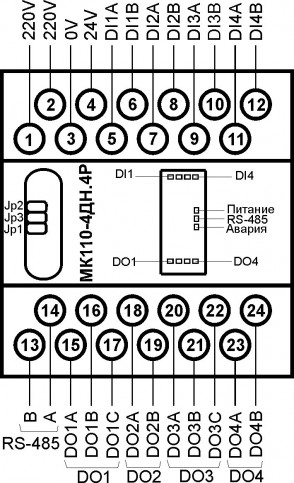

Условия эксплуатации, монтаж и подключение МК110-220.4ДН.4Р:

Модуль рассчитан на работу в закрытых взрывобезопасных помещениях без агрессивных паров и газов. Корпус предназначен для установки на DIN-рейку 35 мм или крепления винтами к вертикальной поверхности.

Важно: суммарный ток нагрузки по цепи 24 В (питание датчиков) и токи всех дискретных входов (7 мА на вход) не должны превышать 180 мА. Если потребление датчиков и входов превышает указанное значение, необходимо использовать внешний блок питания требуемой мощности.

Питание модуля следует подавать от отдельного сетевого фидера, не связанного непосредственно с питанием мощного силового оборудования. Для подключения к ПК требуется использовать преобразователь интерфейсов RS-485/USB (например, ОВЕН АС4) или RS-485/RS-232 (АС3-М). Линии связи рекомендуется прокладывать экранированной витой парой, отдельно от силовых кабелей.

Комплект поставки:

• Модуль МК110-220.4ДН.4Р [M01] — 1 шт.
• Паспорт и гарантийный талон — 1 экз.
• Краткое руководство по эксплуатации (полная версия — на сайте www.owen.ru) — 1 экз.
• Примечание: кабель связи и преобразователь интерфейса приобретаются отдельно.

Гарантийные обязательства:

Изготовитель (ООО «ПО ОВЕН») гарантирует соответствие модуля требованиям технических условий при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. В случае выхода прибора из строя в течение гарантийного срока предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.
