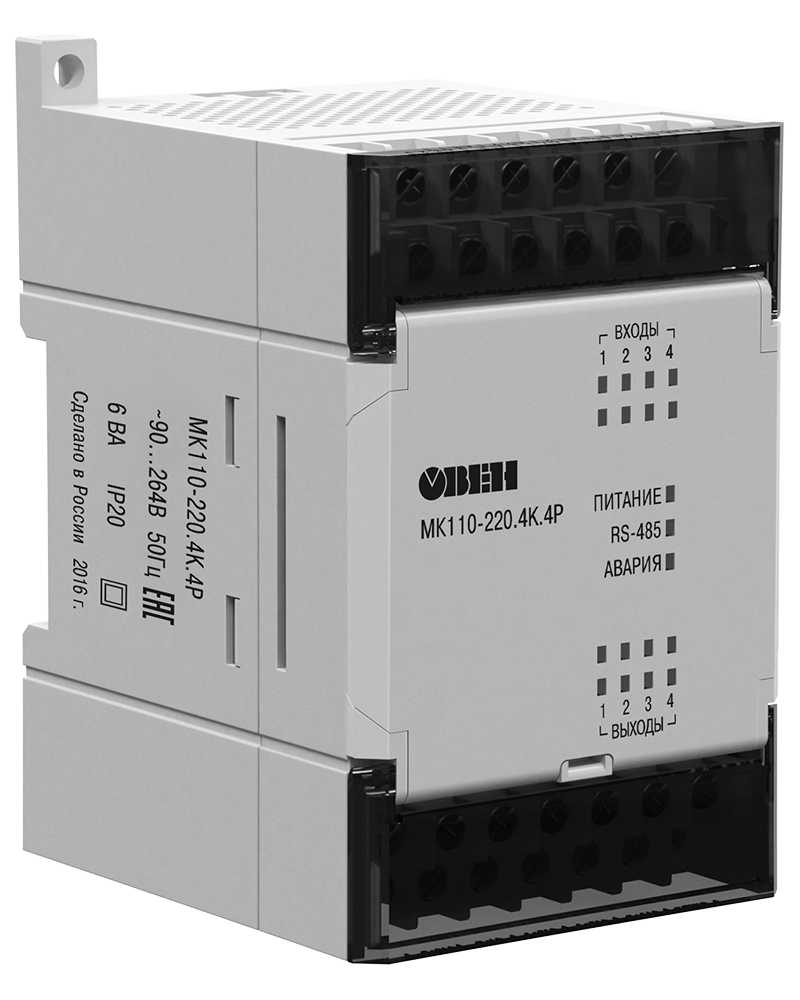

Модуль дискретного ввода Овен МК110-220.4К.4Р [М01]

Модуль контроля уровня жидкости серии МК110 от компании Овен предназначен для автоматизации процессов, связанных с контролем уровня электропроводящих жидкостей (вода, растворы кислот и щелочей, молоко и т.п.) в резервуарах, накопительных емкостях и отстойниках. Модель МК110-220.4К.4Р [M01] оснащена 4 специализированными входами для подключения кондуктометрических датчиков (зондов) и 4 дискретными выходами на базе электромагнитных реле для управления исполнительными механизмами (насосами, клапанами). Передача данных выполняется по интерфейсу RS-485.

Назначение модуля контроля уровня жидкости МК110-220.4К.4Р:

Прибор предназначен для сигнализации достижения жидкостью заданных уровней (до 4 отметок) и управления соответствующим оборудованием. Модуль может работать автономно (управление выходами по состояниям входов) или в составе распределенных систем управления через сеть RS-485. Устройство соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011, имеет сертификат пожарной безопасности (номер РОСС RU.32079.04СПБ1.ОС17.76285) и свидетельство о типовом одобрении Российского морского регистра судоходства (номер 21.08189.120).

Расшифровка условного обозначения МК110-220.4К.4Р [M01]:

• МК — модуль комбинированный (входы контроля уровня).
• 110 — серия модулей ввода/вывода Овен.
• 220 — исполнение по питанию: переменный ток 230 В (рабочий диапазон 90–264 В).
• 4 — количество каналов контроля уровня: 4.
• К — тип входа: кондуктометрический (для работы с датчиками уровня жидкости).
• 4 — количество дискретных выходов (DO): 4 канала.
• Р — тип выхода: реле (электромагнитное).
• [M01] — версия исполнения H/W v2.0 (конфигурируется в OWEN Configurator).

Технические характеристики МК110-220.4К.4Р:

• Количество каналов контроля уровня: 4.
• Принцип измерения: кондуктометрический (по электропроводности жидкости).
• Тип датчиков: кондуктометрические зонды (приобретаются отдельно).
• Напряжение питания датчиков от внутреннего источника: не более 17 В, частота 1,5–2,5 Гц.
• Ток, протекающий через датчик: не более 1 мА.
• Количество дискретных выходов (DO): 4.
• Тип дискретных выходов: электромагнитное реле (сухие контакты).
• Тип контактов реле (для всех выходов 1–4): нормально замкнутый (A), перекидной (B), нормально разомкнутый (C).
• Максимальный ток коммутации реле: 5 А (при ~250 В, 50 Гц); 3 А (при =24 В).
• Напряжение питания модуля: от 90 до 264 В переменного тока (номинальное 230 В).
• Частота питания: от 47 до 63 Гц.
• Потребляемая мощность: не более 12 В·А.
• Интерфейс связи: RS-485.
• Максимальная скорость обмена по RS-485: 115200 бит/с.
• Поддерживаемые протоколы: Modbus ASCII, Modbus RTU, ОВЕН.
• Гальваническая изоляция между питанием и интерфейсом: не менее 2300 В.
• Допустимое число перезаписей flash-памяти: не более 10 000.
• Габаритные размеры: (63 × 110 × 75) ± 1 мм.
• Степень защиты корпуса: IP20 (передняя панель) / IP00 (клеммники).
• Способ монтажа: на DIN-рейку 35 мм, на стену винтами.
• Температура окружающего воздуха: от -10 до +55 °С.
• Относительная влажность: не более 80% (при +25 °С).
• Средняя наработка на отказ: 60 000 ч (без учета ресурса реле).
• Средний срок службы: 10 лет.
• Гарантия: 24 месяца.
• Масса: не более 0,5 кг.

Особенности и преимущества:

• Версия исполнения [M01] (H/W v2.0) конфигурируется в современном ПО OWEN Configurator, поддерживаются протоколы Modbus RTU/ASCII и ОВЕН.
• Специализированный прибор для контроля уровня оптимизирован для работы с кондуктометрическими зондами, не требует сложной настройки.
• Автономный режим работы: управление реле по состояниям входов (затопление зонда — включение реле) обеспечивает работу без участия мастера сети.
• Регулируемые пороги срабатывания: настройка чувствительности входов (сопротивление от 900 Ом до 430 кОм) с помощью DIP-переключателей для адаптации к различным жидкостям.
• Визуальная индикация: светодиоды на лицевой панели отображают состояние входов (уровень жидкости) и выходов.
• Съемные клеммники: винтовые колодки позволяют быстро заменить модуль без демонтажа подключенных проводов (быстрая замена).
• Режим Авария: при пропадании связи по RS-485 выходы могут быть переведены в заданное безопасное состояние (настраивается DIP-переключателем).

Условия эксплуатации, монтаж и подключение МК110-220.4К.4Р:

Модуль предназначен для работы в закрытых взрывобезопасных помещениях без агрессивных паров и газов при температуре от -10 до +55 °С. Корпус рассчитан на установку на DIN-рейку 35 мм или крепление винтами к вертикальной поверхности.

Важно: кондуктометрический метод контроля может быть неэффективен для суспензий и эмульсий, поскольку осаждение частиц может привести к изоляции электродов датчиков. В качестве датчиков уровня используются кондуктометрические зонды, которые приобретаются отдельно. В металлическом резервуаре в качестве общего электрода может использоваться корпус резервуара.

Питание модуля следует подавать от отдельного сетевого фидера. Для подключения к ПК требуется использовать преобразователь интерфейсов RS-485/USB (например, ОВЕН АС4) или RS-485/RS-232 (АС3-М). Линии связи рекомендуется прокладывать отдельно от силовых кабелей.

Комплект поставки:

• Модуль МК110-220.4К.4Р [M01] — 1 шт.
• Паспорт и гарантийный талон — 1 экз.
• Краткое руководство по эксплуатации (полная версия на сайте www.owen.ru) — 1 экз.
• Примечание: кондуктометрические зонды, кабель связи и преобразователь интерфейса приобретаются отдельно.

Гарантийные обязательства:

Изготовитель (ООО ПО Овен) гарантирует соответствие модуля требованиям технических условий при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. В случае выхода прибора из строя в течение гарантийного срока предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.
