Модуль дискретного ввода EKF EREMF-D-24X
Артикул:
Код производителя
Хит продаж
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Модули ввода/вывода PRO-Logic предназначены для создания автоматических систем управления и мониторинга. Приборы применяются в качестве удаленных модулей расширения для ПЛК PRO-Logic, устройств ввода/вывода сигналов для панелей оператора PRO-Screen, устройств ввода/вывода сигналов при подключении к SCADA-системам и другому ПО верхнего уровня, устройств ввода/вывода сигналов для совместной работы с любым оборудованием, поддерживающим интерфейсы Ethernet или RS-485 и протоколы Modbus TCP/RTU/ASCII.

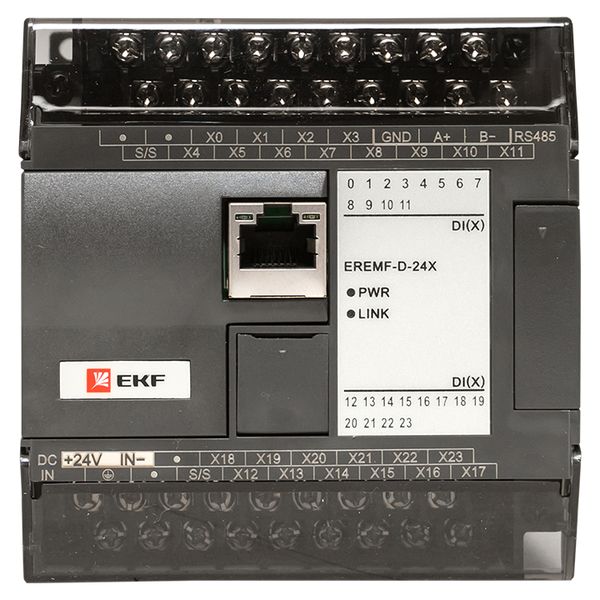

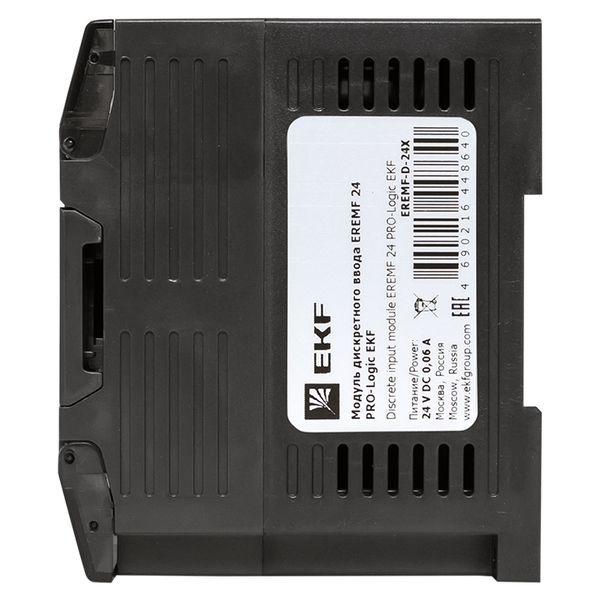

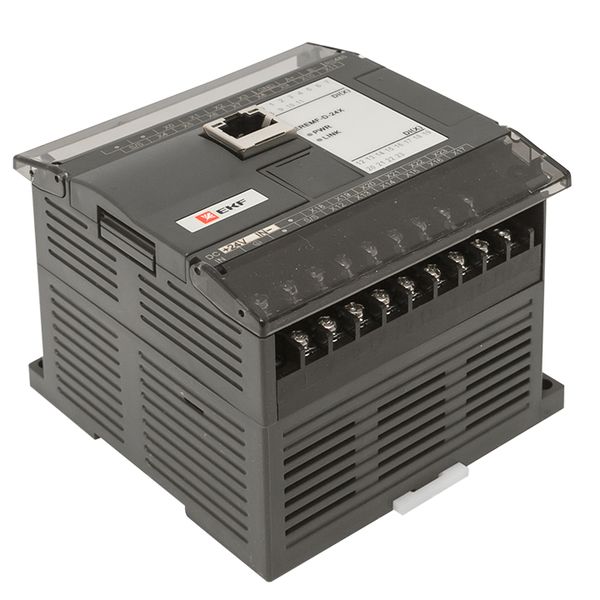

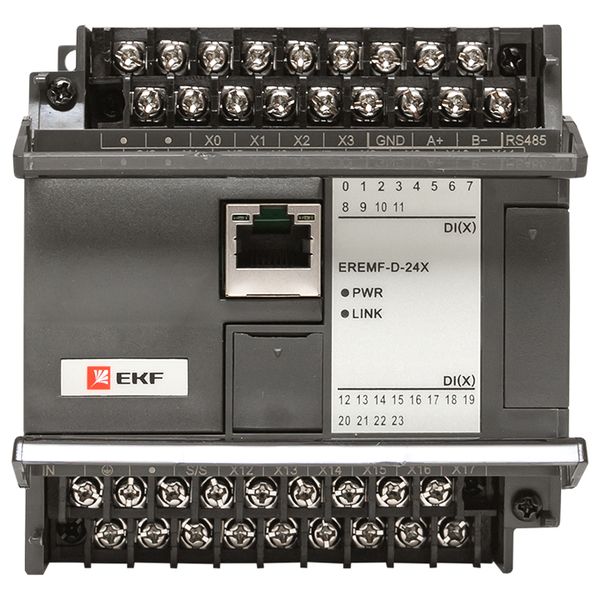

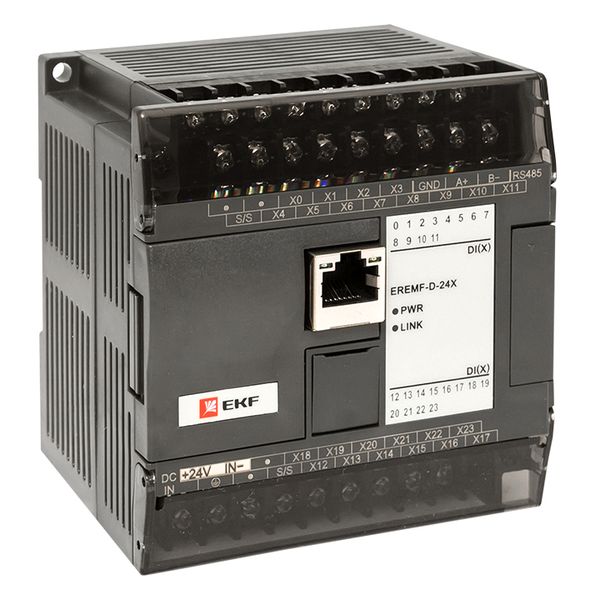

EKF EREMF-D-24X — модуль дискретного ввода (24 входа, интерфейсы: Ethernet;RS-485, питание 24 В), предназначенный для сбора данных со встроенных дискретных входов и передачи их в сеть.
Назначение:
Модуль применяется в системах промышленной автоматизации для сбора дискретных сигналов датчиков, кнопок и концевых выключателей.
Преимущества модуля EREMF-D-24X:
- 24 входа с индивидуальной конфигурацией;
- одновременная работа по Ethernet и RS-485 упрощает интеграцию;
- подключение проводников пружинным зажимом ускоряет монтаж;
- степень защиты IP20;

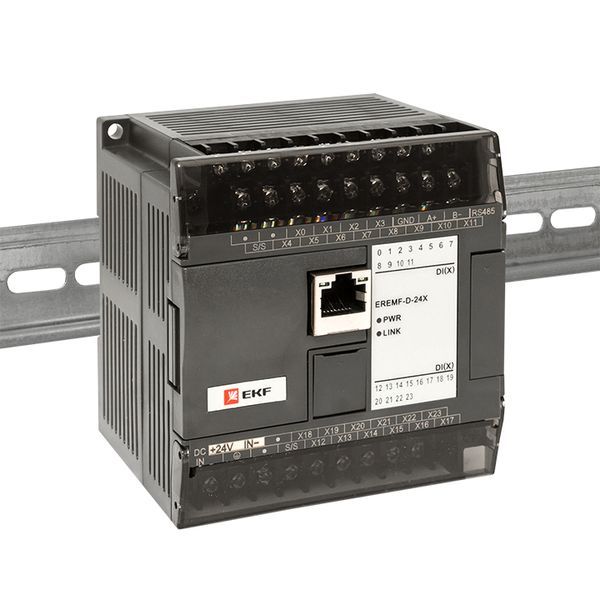

- Монтаж: DIN-рейка;
- скорость обмена по RS-485: 1200-115200 бит/с;
Технические характеристики модуля EREMF-D-24X:
- Количество входов: 24 шт.
- Типы поддерживаемых сигналов: Датчики PNP/NPN.
- Типы входов: Дискретный вход (DI).
- Тип напряжения: Постоянное.
- Гальваническая развязка выходов (аналоговых входов (AI)): Есть.
- Напряжение: 24 В.
- Мощность: 1,4 Вт.
- Степень защиты: IP20.
- Монтаж: DIN-рейка.
- Рабочая температура: От 0 до +55 C.
- Рабочая влажность: 5-95%.
- Климатическое исполнение: УХЛ4.
- Высота: 95 мм.
- Ширина: 93 мм.
- Глубина: 84 мм.
- Вес: 0,43 кг.
- Страна производства: Россия.
- Электрическая прочность изоляции: 2500 В.
- Максимальный входной ток: 10 мА.
- Скорость обмена по RS-485: 1200-115200 бит/с.
- Гальваническая развязка входов (быстрых аналоговых входов (AI)): Есть.
- Гальваническая развязка входов (дискретных входов (DI)): Есть.
- Тип сигнала (дискретных входов (DI)): Транзисторный ключ n-p-n типа;Транзисторный ключ p-n-p типа.
- Режимы работы (дискретных входов (DI)): Определение логического уровня;Фильтрация.
- Частота входного сигнала, max (определение логического уровня): 625 Гц.
- Длительность импульса, min (дискретных входов (DI)): 0,8 мс.
- Напряжение питания входов (дискретных входов (DI)): 24 В.
- Ток "логической единицы", max (дискретных входов (DI)): 10 мА.
- Напряжение "логической единицы", max (дискретных входов (DI)): 28,8 В.
- Частота опроса для измеренных значений: 1250 Гц.
- Время обновления измеренных значений: 0,8 мс.
- Количество каналов измерения: 24.
- Время опроса входа: 0,0008 сек.
- Поддерживаемые протоколы: Modbus TCP, Modbus ASCII, Modbus RTU.
- Поддержка протокола TCP/IP: есть.
- Поддержка протокола NTP: нет.
- Поддержка протокола MQTT: нет.
- Поддержка протокола SNMP: нет.
Комплект поставки:

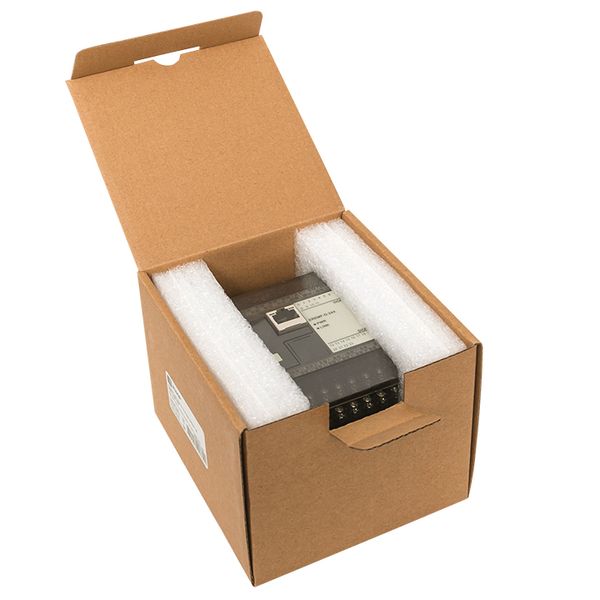

В комплект поставки входят Модуль дискретного ввода EKF EREMF-D-24X, паспорт с гарантийным талоном и краткое руководство по эксплуатации.
Технические характеристики
Производитель
EKF
Количество входов
24 шт.
Количество выходов
0 шт.
Тип напряжения
Постоянное
Характеристики аналоговых входов (AI)
Гальваническая развязка выходов (аналоговых входов (AI)) ЕстьХарактеристики быстрых аналоговых входов (AI)
Гальваническая развязка входов (быстрых аналоговых входов (AI)) ЕстьХарактеристики дискретных входов (DI)
Гальваническая развязка входов (дискретных входов (DI)) Есть Тип сигнала (дискретных входов (DI))- Транзисторный ключ n-p-n типа
- Транзисторный ключ p-n-p типа
- Определение логического уровня
- Фильтрация
Питание
Напряжение 24 В Мощность 1,4 ВтИнтерфейсы
Интерфейсы связи- Ethernet
- RS-485
- Modbus ASCII
- Modbus RTU
- Modbus TCP
Измерение параметров электросети
Частота опроса для измеренных значений 1250 Гц Время обновления измеренных значений 0,8 мсОбщие параметры
Степень защиты IP20 Монтаж DIN-рейка Средний срок службы 10 лет Рабочая температура От 0 до +55 C Рабочая влажность 5-95% Климатическое исполнение УХЛ4 Высота 95 мм Ширина 93 мм Глубина 84 мм Вес 0,43 кг Страна производства Россия Электрическая прочность изоляции 2500 В Максимальный входной ток 10 мА Скорость обмена (интерфейс RS-485) 1200-115200 бит/сХарактеристики аналоговых входов (FAI)
Количество каналов измерения 24 Время опроса входа 0,0008 сек.Отзывы
