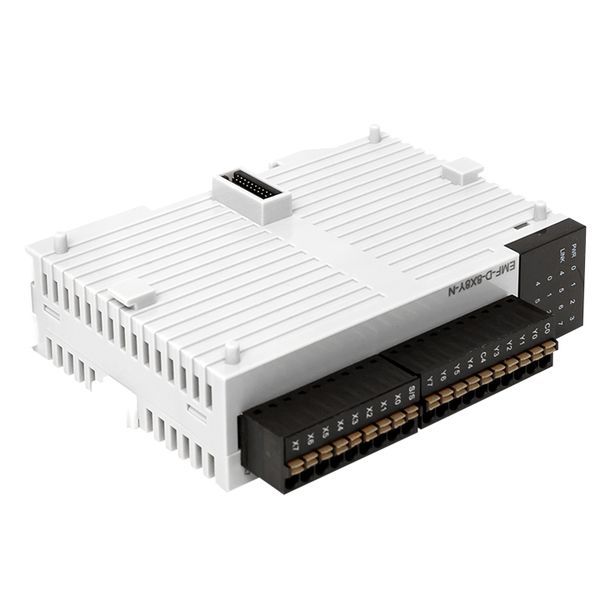

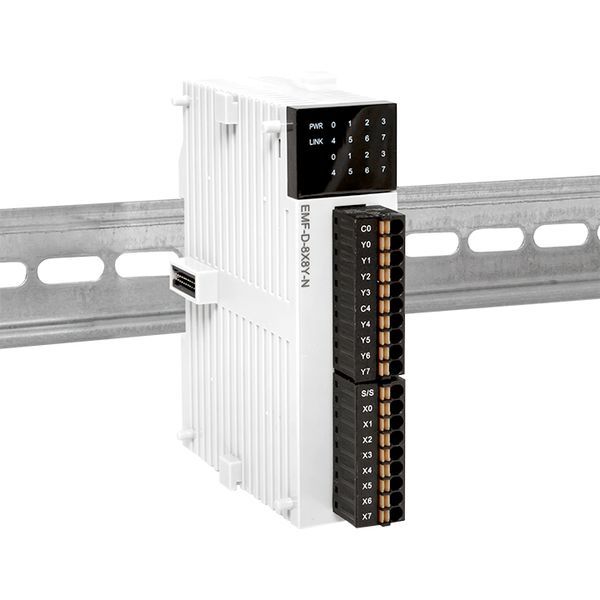

Модуль дискретного ввода-вывода EMF EMF-D-8X8Y-N

EKF EMF-D-8X8Y-N — модуль дискретного ввода-вывода (8 входов, 8 выходов, питание 20,4-28,8 В), предназначенный для сбора данных со встроенных дискретных входов и управления встроенными дискретными выходами.

Назначение:

Модуль применяется в системах промышленной автоматизации для сбора дискретных сигналов и управления исполнительными устройствами.

Преимущества модуля EMF-D-8X8Y-N:

• 8 входов с индивидуальной конфигурацией;
• 8 выходов с индивидуальной конфигурацией;
• подключение проводников пружинным зажимом ускоряет монтаж;
• степень защиты IP20;
• Монтаж: Шкафный;DIN-рейка;

Технические характеристики модуля EMF-D-8X8Y-N:

• Количество входов: 8 шт.
• Количество выходов: 8 шт.
• Типы поддерживаемых сигналов: Транзисторный ключ n-p-n типа;Транзисторный ключ p-n-p типа.
• Типы входов: Дискретный вход (DI).
• Типы выходов: Дискретный выход (DO).
• Тип напряжения: Постоянное.
• Напряжение: 20,4-28,8 В.
• Мощность: 4,8 Вт.
• Расширяемость: Есть.
• Степень защиты: IP20.
• Монтаж: Шкафный;DIN-рейка.
• Рабочая температура: От 0 до +55 C.
• Рабочая влажность: 5-95 %.
• Климатическое исполнение: УХЛ4.
• Высота: 95 мм.
• Ширина: 25 мм.
• Глубина: 79 мм.
• Вес: 0,2 кг.
• Страна производства: Россия.
• Максимальный входной ток: 10 мА.
• Гальваническая развязка входов (дискретных входов (DI)): Есть.
• Тип сигнала (дискретных входов (DI)): Транзисторный ключ n-p-n типа;Транзисторный ключ p-n-p типа.
• Режимы работы (дискретных входов (DI)): Определение логического уровня.
• Длительность импульса, min (дискретных входов (DI)): 0,8 мс.
• Напряжение питания входов (дискретных входов (DI)): 24 ± 3 В.
• Ток "логической единицы", max (дискретных входов (DI)): 10 мА.
• Напряжение "логической единицы", max (дискретных входов (DI)): 28,8 В.
• Гальваническая развязка выходов (дискретных выходов (DO)): Есть.
• Тип выхода (дискретных выходов (DO)): Транзисторный ключ n-p-n типа.
• Тип контакта (дискретных выходов (DO)): Открытый коллектор.
• Режимы работы (дискретных выходов (DO)): Переключение логического сигнала;Конфигурируемые цифровые выходы.
• Ток коммутации, max (дискретных выходов (DO)): 0,5 А.
• Напряжение (дискретных выходов (DO)): 30 В.
• Время включения (дискретных выходов (DO)): 0,01 мс.
• Время выключения (дискретных выходов (DO)): 0,12 мс.
• Поддержка протокола TCP/IP: нет.
• Поддержка протокола NTP: нет.
• Поддержка протокола MQTT: нет.
• Поддержка протокола SNMP: нет.

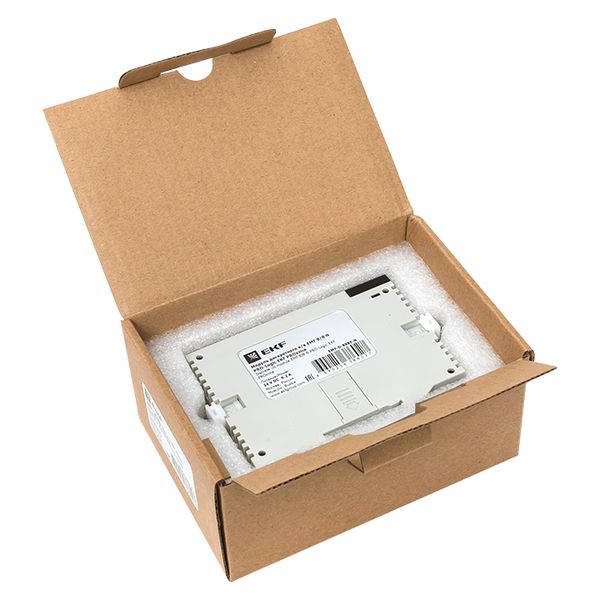

Комплект поставки:

В комплект поставки входят Модуль дискретного ввода-вывода EMF EMF-D-8X8Y-N, паспорт с гарантийным талоном и краткое руководство по эксплуатации.
