Модуль аналогового вывода EKF REMF-A-4AO-V
Артикул:
Код производителя
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
**Модули ввода/вывода PRO-Logic с интерфейсом RS-485** предназначены для увеличения доступного количества входных и выходных сигналов для устройств любых производителей, в том числе для головных модулей **PRO-Relay**, **PRO-Logic** и панелей оператора **PRO-Screen**. Подключаются по интерфейсу **RS-485** (Протокол - **Modbus RTU**). Настраиваются в среде разработке – **PRO-Logic master** (Программное обеспечение доступно для скачивания в разделе **«Документация и ПО»** любого артикула).
* Напряжение питания: 24 В DC
* Входы: 40 DI (24 В DC); 20 DI (24 В DC); 16 DI (24 В DC); 8 DI (24 В DC); 4 AI (В, мА, термопары, термосопротивления)
* Выходы: 36 DO (э/м-реле / NPN-транзисторы); 20 DO (э/м-реле / NPN-транзисторы); 16 DO (э/м-реле / NPN-транзисторы); 8 DO (э/м-реле / NPN-транзисторы); 4 AO (В, мА)
* Встроенные интерфейсы: 1 х RS-485
Устройства PRO-Relay находят широкое применение в следующих областях:
* Энергоснабжение и распределение энергии (АВР)
* Отопление, вентиляция и кондиционирование
* Водоснабжение, водоподготовка и водоотведение
* Освещение
* Конвейеры, фасовочные и упаковочные аппараты
* Автоматические системы дозирования веществ
* Станки, печи, котлы
* Прочие технологические и производственные процессы

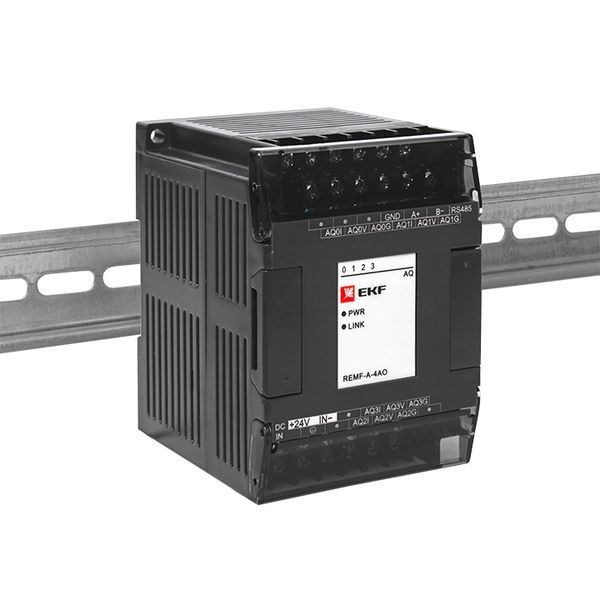

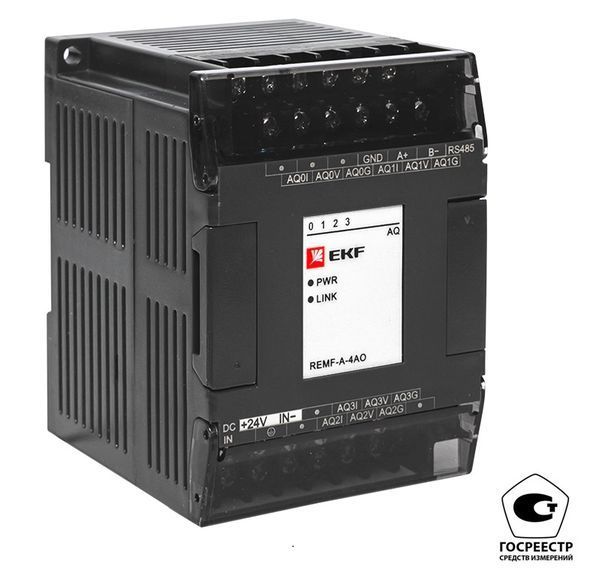

EKF REMF-A-4AO-V — модуль аналогового вывода (4 выхода, интерфейсы: RS-485, питание 24 В), предназначенный для управления исполнительными устройствами по сигналам из сети.
Назначение:
Модуль применяется в системах промышленной автоматизации для управления исполнительными устройствами с аналоговым заданием.
Преимущества модуля REMF-A-4AO-V:
- 4 выхода с индивидуальной конфигурацией;
- подключение проводников пружинным зажимом ускоряет монтаж;
- степень защиты IP20;
- Монтаж: DIN-рейка;
- скорость обмена по RS-485: 1200-115200 бит/с;
Технические характеристики модуля REMF-A-4AO-V:
- Количество выходов: 4 шт.
- Типы поддерживаемых сигналов: Унифицированные сигналы.
- Типы выходов: Аналоговый выход (AO).
- Тип напряжения: Постоянное.
- Гальваническая развязка выходов (аналоговых входов (AI)): Есть.
- Напряжение: 24 В.
- Мощность: 3,6 Вт.
- Степень защиты: IP20.
- Монтаж: DIN-рейка.
- Рабочая температура: От 0 до +55 C.
- Рабочая влажность: 5-95%.
- Климатическое исполнение: УХЛ4.
- Высота: 95 мм.
- Ширина: 70 мм.
- Глубина: 84 мм.
- Вес: 0,32 кг.
- Страна производства: Россия.
- Электрическая прочность изоляции: 2500 В.
- Скорость обмена по RS-485: 1200-115200 бит/с.
- Гальваническая развязка входов (быстрых аналоговых входов (AI)): Есть.
- Предел основной приведенной погрешности ЦАП (быстрых аналоговых входов (AI)): ± 0,2 %.
- Время обновления измеренных значений: 3 мс.
- Предел основной приведенной погрешности(0-10 В (фильтры 1-5)): 0,2 %.
- Количество каналов измерения: 0.
- Поддерживаемые протоколы: Modbus ASCII, Modbus RTU.
- Поддержка протокола TCP/IP: нет.
- Поддержка протокола NTP: нет.
- Поддержка протокола MQTT: нет.
- Поддержка протокола SNMP: нет.
Комплект поставки:
В комплект поставки входят Модуль аналогового вывода EKF REMF-A-4AO-V, паспорт с гарантийным талоном и краткое руководство по эксплуатации.
Технические характеристики
Производитель
EKF
Количество входов
0 шт.
Количество выходов
4 шт.
Типы выходов
Аналоговый выход (AO)
Тип напряжения
Постоянное
Характеристики аналоговых входов (AI)
Гальваническая развязка выходов (аналоговых входов (AI)) ЕстьХарактеристики быстрых аналоговых входов (AI)
Гальваническая развязка входов (быстрых аналоговых входов (AI)) Есть Предел основной приведенной погрешности ЦАП (быстрых аналоговых входов (AI)) ± 0,2 %Питание
Напряжение 24 В Мощность 3,6 ВтИнтерфейсы
Интерфейсы связи RS-485 Поддержка протоколов Modbus- Modbus ASCII
- Modbus RTU
Измерение параметров электросети
Время обновления измеренных значений 3 мсОбщие параметры
Степень защиты IP20 Монтаж DIN-рейка Средний срок службы 10 лет Рабочая температура От 0 до +55 C Рабочая влажность 5-95% Климатическое исполнение УХЛ4 Высота 95 мм Ширина 70 мм Глубина 84 мм Вес 0,32 кг Страна производства Россия Электрическая прочность изоляции 2500 В Скорость обмена (интерфейс RS-485) 1200-115200 бит/сХарактеристики аналоговых входов (FAI)
Предел основной приведенной погрешности(0-10 В (фильтры 1-5)) 0,2 % Количество каналов измерения 0Отзывы
