Модуль аналогового вывода Овен МУ110-224.8И [М01]

Модуль аналогового вывода Овен МУ110-224.8И [М01] — это 8-канальное сетевое устройство, предназначенное для преобразования цифровых команд из сети RS-485 в аналоговые токовые сигналы 4…20 мА. Прибор построен на базе 10-битного ЦАП и поддерживает протоколы ОВЕН, Modbus-RTU и Modbus-ASCII. Универсальное питание, высокая точность преобразования и расширенный диапазон допустимого сопротивления нагрузки делают модуль оптимальным решением для управления исполнительными механизмами с токовым входом и передачи сигналов на удаленные приборы регистрации.

Назначение модуля аналогового вывода Овен МУ110-224.8И [М01]:

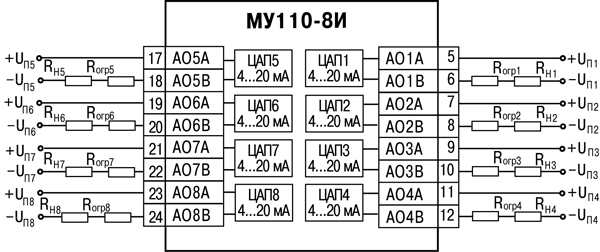

Модуль МУ110-224.8И [М01] применяется для формирования аналоговых управляющих сигналов по токовой петле 4…20 мА в распределенных системах автоматизации. Прибор получает цифровые команды от Мастера сети (ПК, ПЛК, панели оператора) по интерфейсу RS-485 и преобразует их в стабилизированный ток на восьми независимых каналах. Токовый выходной сигнал устойчив к помехам и падению напряжения в длинных линиях связи, что позволяет использовать прибор для управления частотными преобразователями, позиционерами клапанов, регуляторами мощности и другими исполнительными механизмами, расположенными на значительном удалении от шкафа автоматики. Для работы каждого выхода требуется внешний источник питания постоянного тока напряжением 10…36 В.

Особенности и преимущества модуля аналогового вывода Овен МУ110-224.8И [М01]:

• 8 независимых токовых каналов 4…20 мА: прибор оснащен восемью аналоговыми выходами с разрешающей способностью 10 бит, что позволяет одновременно управлять несколькими исполнительными механизмами с одного сетевого адреса;
• Высокая помехоустойчивость токового сигнала: выходной сигнал 4…20 мА менее подвержен влиянию электромагнитных помех и падению напряжения в длинных линиях по сравнению с сигналами напряжения, что обеспечивает стабильное управление удаленными нагрузками;
• Широкий диапазон сопротивления нагрузки: выходы стабильно работают на нагрузку от 0 до 1300 Ом, что позволяет подключать различные типы исполнительных устройств без дополнительных согласующих элементов;
• Высокая точность преобразования: предел допускаемой основной приведенной погрешности не превышает ±0,5 % от диапазона, что обеспечивает прецизионное управление нагрузкой и точную передачу сигналов;
• Универсальное питание: встроенный блок питания поддерживает работу как от сети переменного тока 90…264 В (номинал 230 В), так и от источника постоянного тока 18…30 В (номинал 24 В), что позволяет использовать прибор в различных системах электропитания;
• Усиленная гальваническая изоляция интерфейса: электрическая прочность изоляции между питанием прибора и интерфейсом RS-485 составляет не менее 2300 В, что обеспечивает надежную защиту от помех и повышает безопасность системы;
• Поддержка нескольких протоколов: прибор автоматически определяет тип протокола — ОВЕН, Modbus-RTU или Modbus-ASCII, что обеспечивает совместимость с различными Мастерами сети и упрощает интеграцию в существующие системы;
• Задание значений в физических величинах: по протоколу Modbus значение выхода может задаваться как в процентах (от 0 до 1000, что соответствует 0…100 % с точностью 0,1 %), так и в микроамперах (от 4000 до 20000 мкА), что упрощает настройку и визуализацию;
• Быстрое обновление выходов: минимальный период обновления выходных сигналов составляет 90 мс, что позволяет использовать прибор в системах с динамическим управлением;
• Встроенная защита от потери связи: при пропадании связи с Мастером сети на время, превышающее заданный тайм-аут (заводская настройка — 30 секунд), все выходы автоматически переводятся в безопасное состояние, задаваемое пользователем индивидуально для каждого канала;
• «Быстрая» замена без демонтажа линий связи: конструкция съемных клеммных колодок позволяет оперативно заменить прибор, не отсоединяя проводники от клемм, что минимизирует время простоя оборудования;
• Защита сетевых параметров от изменения: встроенный аппаратный переключатель DIP1 позволяет заблокировать запись сетевых параметров, предотвращая их случайное изменение в процессе эксплуатации;
• Обновление встроенного ПО по RS-485: прибор поддерживает обновление прошивки по интерфейсу RS-485 без необходимости демонтажа и использования дополнительных программаторов;
• Надежность и долговечность: средний срок службы модуля составляет 10 лет, средняя наработка на отказ — 60 000 часов, что обеспечивает стабильную работу без частого обслуживания.

Технические характеристики модуля аналогового вывода Овен МУ110-224.8И [М01]:

• Количество аналоговых выходов: 8;
• Тип выходного сигнала: 4…20 мА;
• Разрядность ЦАП: 10 бит;
• Минимальный период обновления выходов: 90 мс;
• Предел допускаемой основной приведенной погрешности, не более: ±0,5 %;
• Сопротивление нагрузки: 0…1300 Ом;
• Диапазон напряжений питания выхода: 10…36 В;
• Интерфейс связи: RS-485, двухпроводная схема;
• Максимальная длина линии связи: 1200 м;
• Скорость обмена по RS-485: до 115 200 бит/с;
• Поддерживаемые протоколы: ОВЕН, Modbus-RTU, Modbus-ASCII (определяется автоматически);
• Гальваническая изоляция питания и интерфейса: не менее 2300 В;
• Допустимое число перезаписей flash-памяти: не более 10 000;
• Базовый адрес прибора по умолчанию: 16;
• Напряжение питания: ~90…264 В (ном. 230 В, 47-63 Гц) или ⎓18…30 В (ном. 24 В);
• Потребляемая мощность: не более 6 ВА (от сети AC) / не более 4 Вт (от источника DC);
• Максимальный сетевой тайм-аут: от 0 до 600 с (заводская настройка — 30 с);
• Задержка ответа по сети: от 0 до 45 мс (заводская настройка — 2 мс);
• Конфигурирование: ПО OWEN Configurator;
• Степень защиты корпуса: IP20 со стороны передней панели, IP00 со стороны клеммной колодки;
• Монтаж: на DIN-рейку 35 мм или настенный (винтами);
• Температура окружающего воздуха при эксплуатации: от –10 до +55 °С;
• Относительная влажность воздуха: от 10 до 95 % (без образования конденсата);
• Габаритные размеры: 63 × 110 × 75 мм (±1 мм);
• Масса: не более 0,5 кг;
• Средний срок службы: 10 лет;
• Средняя наработка на отказ: 60 000 ч.

Комплект поставки модуля аналогового вывода Овен МУ110-224.8И [М01]:

В комплект поставки модуля аналогового вывода Овен МУ110-224.8И [М01] входят: модуль МУ110-224.8И [М01], паспорт и гарантийный талон, руководство по эксплуатации.
