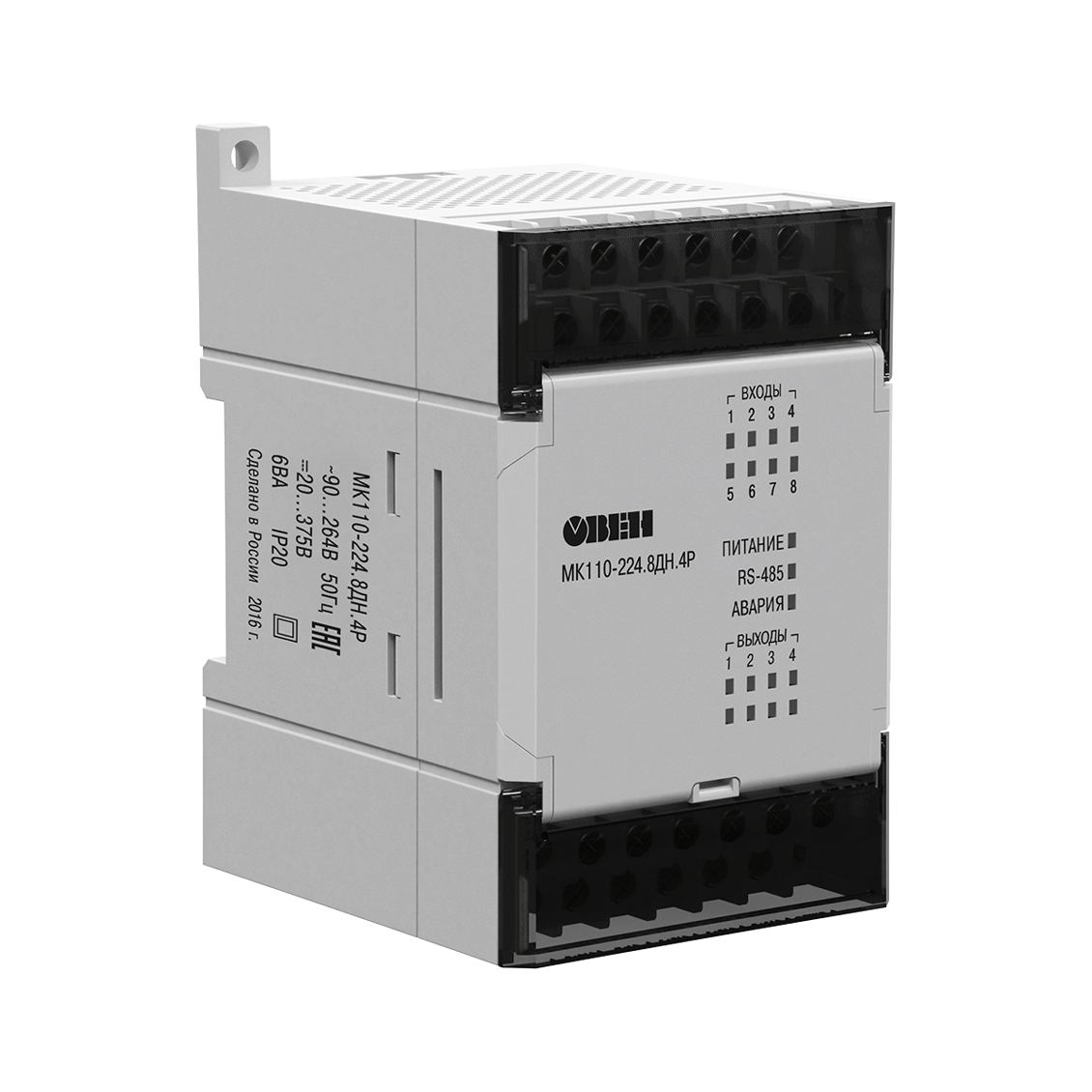

Модуль дискретного ввода-вывода Овен МК110-224.8ДН.4Р
Артикул:
Код производителя
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Овен МК110-224.8ДН.4Р — модуль дискретного ввода-вывода (8 входов, 4 выхода, интерфейсы: RS-485, питание 90-264 В;18-30 В), предназначенный для сбора данных со встроенных дискретных входов и управления встроенными дискретными выходами.
Назначение:
Модуль применяется в системах промышленной автоматизации для сбора дискретных сигналов и управления исполнительными устройствами.
Преимущества модуля МК110-224.8ДН.4Р:
- 8 входов с индивидуальной конфигурацией;
- 4 выхода с индивидуальной конфигурацией;
- встроенные входы работают в режиме счётчика импульсов частотой до 1 кГц;
- встроенные выходы работают в режиме генерации ШИМ-сигналов;
- диагностика обрыва интерфейсной линии с переводом выходов в безопасное состояние;
- обновление встроенного ПО по RS-485 и конфигурирование в OWEN Configurator;
- удалённое управление через OwenCloud;
- степень защиты IP20;
- Монтаж: DIN-рейка;На стену;
- скорость обмена по RS-485: 2400-115200 бит/с;
Технические характеристики модуля МК110-224.8ДН.4Р:
- Количество входов: 8 шт.
- Количество выходов: 4 шт.
- Типы поддерживаемых сигналов: Контактный датчик;Транзисторный ключ n-p-n типа;Транзисторный ключ p-n-p типа.
- Типы входов: Дискретный вход (DI).
- Типы выходов: Дискретный выход (DO).
- Тип напряжения: Универсальное.
- Напряжение: 90-264 В;18-30 В.
- Мощность: 12 ВА.
- Расширяемость: Нет.
- Степень защиты: IP20.
- Монтаж: DIN-рейка;На стену.
- Рабочая температура: От -10 до +55 C.
- Рабочая влажность: 80%.
- Климатическое исполнение: В4 (ГОСТ Р 52931).
- Высота: 110 мм.
- Ширина: 63 мм.
- Глубина: 75 мм.
- Вес: 0,5 кг.
- Страна производства: Россия.
- Электрическая прочность изоляции: 1500 В.
- Максимальный входной ток: 8,5 мА.
- Скорость обмена по RS-485: 2400-115200 бит/с.
- Гальваническая развязка входов (дискретных входов (DI)): Есть.
- Тип сигнала (дискретных входов (DI)): Контактный датчик;Транзисторный ключ n-p-n типа;Транзисторный ключ p-n-p типа.
- Режимы работы (дискретных входов (DI)): Определение логического уровня;Подсчет числа импульсов.
- Частота входного сигнала, max (определение логического уровня): 1 кГц.
- Длительность импульса, min (дискретных входов (DI)): 0,5 мс.
- Напряжение питания входов (дискретных входов (DI)): 24 ± 3 В.
- Ток "логической единицы", max (дискретных входов (DI)): 8,5 мА.
- Ток "логического нуля", max (дискретных входов (DI)): 1,5 мА.
- Напряжение "логической единицы", max (дискретных входов (DI)): 15-30 В.
- Гальваническая развязка выходов (дискретных выходов (DO)): Есть.
- Тип выхода (дискретных выходов (DO)): Электромагнитное реле.
- Тип контакта (дискретных выходов (DO)): Нормально разомкнутый.
- Режимы работы (дискретных выходов (DO)): Переключение логического сигнала;Генерация ШИМ сигнала.
- Ток коммутации, max (дискретных выходов (DO)): 4 А.
- Напряжение (дискретных выходов (DO)): 264 В;30 В.
- Время включения (дискретных выходов (DO)): 15 мс.
- Время выключения (дискретных выходов (DO)): 10 мс.
- Частота ШИМ, max (дискретных выходов (DO)): 0,5 Гц.
- Длительность импульса ШИМ, min (дискретных выходов (DO)): 1 мс.
- Поддерживаемые протоколы: Modbus ASCII, Modbus RTU.
- Поддержка протокола TCP/IP: нет.
- Поддержка протокола NTP: нет.
- Поддержка протокола MQTT: нет.
- Поддержка протокола SNMP: нет.
- Поддержка протокола ОВЕН: есть.
Комплект поставки:
В комплект поставки входят Модуль дискретного ввода-вывода Овен МК110-224.8ДН.4Р, паспорт с гарантийным талоном и краткое руководство по эксплуатации.
Технические характеристики
Производитель
ОВЕН
Количество входов
8 шт.
Количество выходов
4 шт.
Типы выходов
Дискретный выход (DO)
Тип напряжения
Универсальное
Характеристики дискретных входов (DI)
Гальваническая развязка входов (дискретных входов (DI)) Есть Тип сигнала (дискретных входов (DI))- Контактный датчик
- Транзисторный ключ n-p-n типа
- Транзисторный ключ p-n-p типа
- Определение логического уровня
- Подсчет числа импульсов
Характеристики дискретных выходов (DO)
Гальваническая развязка выходов (дискретных выходов (DO)) Есть Тип выхода (дискретных выходов (DO)) Электромагнитное реле Тип контакта (дискретных выходов (DO)) Нормально разомкнутый Режимы работы (дискретных выходов (DO))- Генерация ШИМ сигнала
- Переключение логического сигнала
- 264 В
- 30 В
Питание
Напряжение- 18-30 В
- 90-264 В
Интерфейсы
Интерфейсы связи RS-485 Поддержка протоколов Modbus- Modbus ASCII
- Modbus RTU
Общие параметры
Расширяемость Нет Степень защиты IP20 Монтаж- DIN-рейка
- На стену
