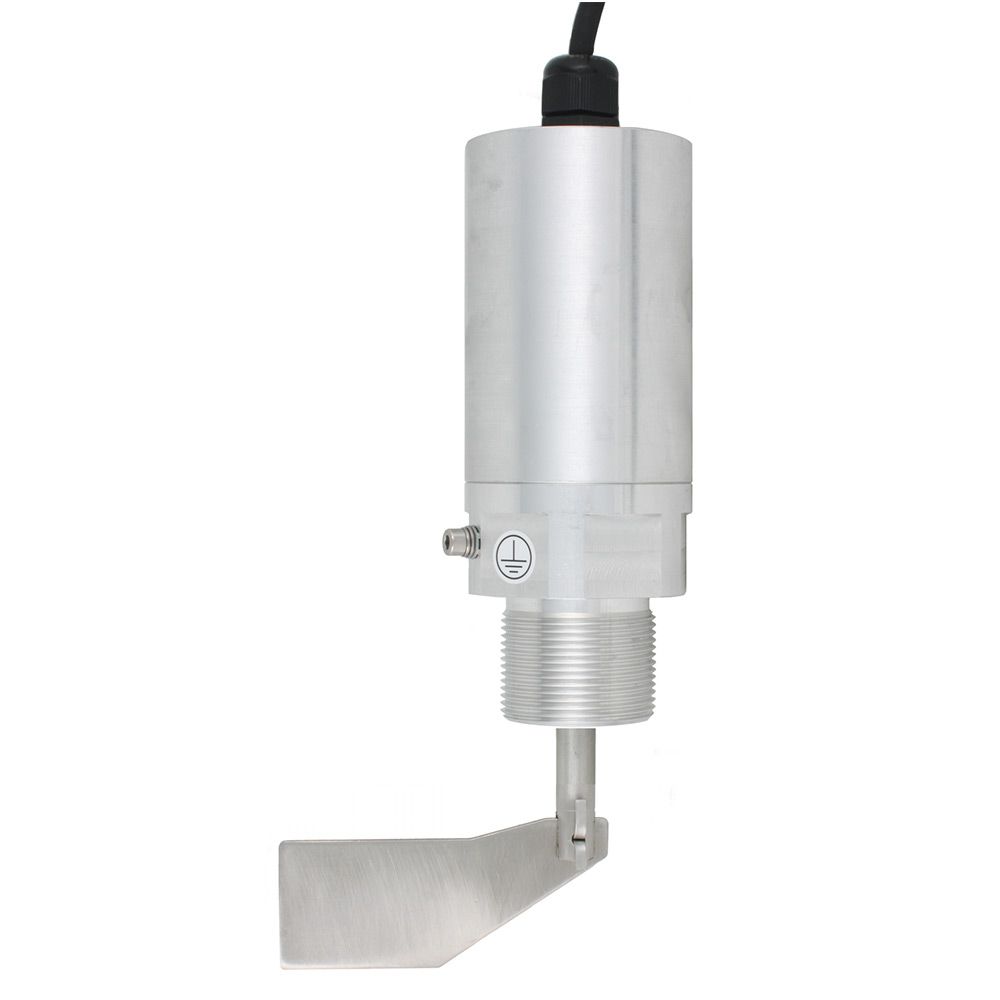

Ротационный датчик предельного уровня сыпучих материалов Innolevel IL-PS-AACA 220 VAC

Механический ротационный датчик предельного уровня сыпучих материалов Innolevel серии PS IL-PS-AACA в алюминиевом корпусе общепромышленного исполнения предназначен для мониторинга уровня сыпучих продуктов. Прибор применяется в качестве датчика заполнения, опустошения или промежуточного уровня. Устройство востребовано на бункерах с вибраторами, в системах пневмотранспорта и пневмокамерных насосах. Модель IL-PS-AACA оснащена муфтовой лопастью 40x98 мм из нержавеющей стали и удлинением 100 мм. Датчик размещается на емкости сверху или сбоку на требуемой для измерений высоте. Питание осуществляется от сети 115-230 В перем. тока. Высокая вибростойкость до 29 g расширяет область применения.

Назначение:

Контроль уровня сыпучих материалов. Сигнализация заполнения, опустошения или промежуточного уровня. Применение в емкостях с пластиковыми порошками и гранулами, строительными материалами, пищевыми продуктами, древесными сыпучими материалами. Эксплуатация в системах пневмотранспорта и пневмокамерных насосах. Работа при сверхнизких температурах.

Принцип работы:

Измерительная лопасть приводится в действие шаговым двигателем. При контакте лопасти с материалом крутящий момент возрастает до полного останова двигателя, выходной сигнал переключается. При снижении уровня материала лопасть освобождается, двигатель возобновляет вращение, выходной сигнал возвращается в исходное состояние.

Особенности и преимущества Innolevel серии PS IL-PS-AACA:

• Высокая вибростойкость до 29 g позволяет применять датчик на бункерах с вибраторами.
• Рабочее давление до 10 бар обеспечивает контроль уровня в системах пневмотранспорта и пневмокамерных насосах.
• Высокая скорость вращения лопасти 15 об/мин обеспечивает быстрое срабатывание.
• Работа в условиях сверхнизких температур до -40 °С.
• Алюминиевый корпус.
• Муфтовая лопасть 40x98 мм из нержавеющей стали.
• Два подшипника скольжения из iglidur® обеспечивают износостойкость.
• Два радиальных уплотнения вала из вайтона и тефлона.
• Кабельное соединение с кабелем 2 метра.

Технические характеристики Innolevel серии PS IL-PS-AACA:

• Назначение: контроль уровня сыпучих материалов.
• Тип датчика: ротационный.
• Тип лопасти: муфтовая 40x98 мм.
• Материал рабочей части: нержавеющая сталь 1.4305.
• Скорость вращения лопасти: 15 об/мин.
• Максимальный размер частиц: 50 мм.
• Минимальная плотность продукта: 100 г/л.
• Исполнение: общепромышленное с шаговым двигателем.
• Напряжение питания: 115-230 В перем. тока, 50/60 Гц, макс. 26 мА (4 ВА).
• Диапазон рабочих температур: от -40 до +80 °С.
• Класс защиты: IP66.
• Электрическое соединение: кабельный ввод М20х1,5 с кабелем 2 метра.
• Материал корпуса: алюминий.
• Максимальное рабочее давление: 10 бар.
• Выходной сигнал: реле без потенциала (SPDT), макс. 230 В перем. тока, 6 А.
• Процессное соединение: резьба G 1 1/2", опционально фланцевое соединение.
• Удлинение: 100 мм.
• Подшипник: 2 подшипника скольжения, материал iglidur®.
• Уплотнение: 2 радиальных уплотнения вала, материал вайтон и тефлон.
• Вибростойкость: до 29 g.
• Задержка сигнала: свободная лопасть, покрытие примерно 1 сек.; покрытая лопасть, освобождение примерно 1 сек.
• Вес: прибл. 1,5 кг для версии с алюминиевым корпусом.
• Допустимые предохранители: макс. 5 А.
• Класс защиты: I.
• Категория установки: II.
• Степень загрязнения: 2.
• Допустимая механическая нагрузка: макс. 300 Н при L=150 мм на конце вала; макс. 100 Н при L=365 мм на конце вала.
• Бренд: Innolevel.

Условия функционирования:

• Температура окружающей среды: от -40 до +60 °С.
• Температура процесса: от -40 до +80 °С.
• Рабочее давление: от -0,5 до 10 бар.
• Минимальная плотность продукта: 100 г/л.
• Свойства сыпучего материала: размер частиц менее 50 мм.
• Допустимая механическая нагрузка: макс. 300 Н при L=150 мм; макс. 100 Н при L=365 мм.

Монтаж:

• Установка на емкости сверху или сбоку на требуемой высоте.
• Соблюдение максимально допустимой механической нагрузки.
• Рекомендуется устанавливать защитный козырек при высоких механических нагрузках.
• Резьбовое исполнение уплотняется тефлоновой лентой.
• Кабельный ввод направлен вниз для сохранения степени защиты IP66.
• Фланцевое исполнение уплотняется прокладкой klingersil C-4400, входящей в комплект.
• Стандартная муфтовая лопасть 40x98 мм позволяет производить установку датчика в штуцерный ввод длиной до 40 мм без ее демонтажа.
• При наличии штуцерного ввода большей длины, а также в условиях ограниченного пространства, необходимо применять датчик со складной лопастью 28x200 мм.
• Клемма выравнивания потенциала соединяется с уравнителем потенциала всей установки.

Опции:

• Фланец IL-F155 для фланцевого соединения, поставляется отдельной позицией.
• Гайка шестигранная 1 1/2" ДУ40С из стали.
• Гайка шестигранная 1 1/2" ДУ40СО из оцинкованной стали.
• Гайка шестигранная 1 1/2" ДУ40 S304 из нержавеющей стали SUS304.
• Разъем М12х4pin с гермовводом PG7, прямое исполнение IL-ES18, материал полибутилентерефталат.
• Разъем М12х4pin с гермовводом PG7, угловое исполнение IL-ES14, материал полибутилентерефталат.
• Жесткое удлинение вала +50 мм, артикул IL-002.
• Жесткое удлинение вала +215 мм, артикул IL-001.
• Маятниковое удлинение 500 мм, артикул IL-006.
• Маятниковое удлинение 1000 мм, артикул IL-007.
• Тросовое удлинение 1000 мм, артикул IL-013.
• Тросовое удлинение 1500 мм, артикул IL-011.
• Тросовое удлинение 2000 мм, артикул IL-008.
• Тросовое удлинение 3000 мм, артикул IL-009.
• Тросовое удлинение 4000 мм, артикул IL-010.

Комплект поставки:

Механический ротационный датчик уровня Innolevel серии PS IL-PS-AACA, кабель 2 метра, прокладка klingersil C-4400, руководство по эксплуатации, паспорт изделия.

Срок службы и гарантия:

• Назначенный срок службы: 3 года.
• Ресурс изделия: 8 лет.
• Гарантийный срок: 24 месяца с момента передачи товара Покупателю либо транспортной компании.
• Срок хранения: 5 лет в помещениях, защищенных от паров агрессивных сред, при температуре от -25 до +40 °С и влажности не более 85%.
• Транспортировка: всеми видами крытого транспорта на любые расстояния.

Утилизация:

После принятия решения о нецелесообразности или невозможности ремонта, или недопустимости дальнейшей эксплуатации. Способом, исключающим восстановление изделия.
